1.2 Маршрутизаторы серии 1600

Cisco 1600 - новая серия маршрутизаторов, спроектированных специально для малого бизнеса и обеспечивающих доступ в Internet и возможность эффективной работы в Вашей офисной интрасети.

Предлагаемое корпорацией оборудование Cisco 1600 обеспечивает надежную связь в пределах корпоративной сети посредством каналов ISDN, либо обычных синхронных или асинхронных каналов связи. В семейство продуктов Cisco 1600 входят (доступны на территории Украине):

Cisco 1601, имеющий следующие слоты: для Ethernet, последовательный и для связи с глобальной сетью WIC (WAN interface card);

Cisco 1603, имеющий следующие слоты: для Ethernet, один базовый интерфейс (BRI) ISDN и для связи с глобальной сетью;

Последовательный порт WAN на маршрутизаторе Cisco 1601 поддерживает асинхронную связь до 115.2 Кбит/с и синхронные соединения до 2 Мб/с, а также технологии Frame Relay и X.25.

Как уже отмечалось, все продукты данной серии имеют специальный слот для установки дополнительного WAN интерфейса, что позволяет пользователю легко добавлять WAN порт по мере роста глобальной сети или необходимости повышения производительности работы. Благодаря этому, маршрутизаторы данной серии обеспечивают большую гибкость в выборе конфигурации сети и защиту вложений по сравнению с другими аналогичными продуктами. Вы можете подключать к слоту WIC следующие сетевые карты:

последовательные, асинхронные и синхронные;

ISDN BRI;

Маршрутизаторы данной серии отличают достаточно простые функции установки. С помощью специального программного пакета может быть проведен upgrade встроенного программного обеспечения (IOS). Все это позволяет минимизировать суммарные расходы, связанные с содержанием сети, ее администрированием и дальнейшим развитием и совершенствованием, что особенно важно для сектора малого бизнеса.

Кроме всех перечисленных достоинств, разработанные маршрутизаторы серии 1600 представляют собой очень компактные устройства, имеющие размеры всего 28х22х5 см и вес около 800 грамм, а также имеют весьма привлекательный дизайн, что позволяет устанавливать их даже на рабочем столе.

Глоссарий

§ Мосты (bridges) позволяют компьютерам, подключенным к разным физическим сегментам, логически взаимодействовать так, как если бы они были подключены к общему кабелю. Рассматривая все сегменты как единую сеть передачи сообщений, мосты обеспечивают прозрачное, независимое от используемых протоколов межсетевое взаимодействие.

§ Маршрутизатор (router) предназначен для соединения отдельных локальных сетей в единую структурированную сеть с управляемым трафиком и высокими возможностями защиты данных.

§ Программный маршрутизатор (например, NetWare MultiprotocolRouter корпорации Novell) позволяет, сохранив имеющуюся аппаратную базу, работать с различными сетевыми топологиями и при этом допускает расширение. Добавление нового сегмента локальной или глобальной сети сводится к простому подключению еще одного адаптера. По сравнению с аппаратным, программный маршрутизатор проще и лучше масштабируется, но стоит дороже аналогичного аппаратного устройства. Экономически целесообразно использовать в том случае, если трафик между сетями небольшой и для работы маршрутизатора не требуется выделять специального сервера.

§ Аппаратный маршрутизатор предоставляет пользователю следующие выгоды и преимущества. Во-первых, при объединении большого числа LAN он обойдется пользователю значительно дешевле его программного аналога, для установки которого требуется выделенный мощный сервер. При небольшом числе объединяемых LAN использование аппаратного маршрутизатора позволяет в значительной степени разгрузить сервер для решения других задач. Во-вторых, аппаратный вариант обладает более широким набором поддерживаемых интерфейсов.

§ Коммутируемая телефонная линия представляет собой обычную телефонную линию, которая резервируется за пользователем на время соединения. Данная линия часто бывает занята и не обеспечивает быстрого соединения с абонентом. Преимуществом таких линий является их относительно невысокая стоимость. Производительность аналогового канала обычной телефонной линии определяется характеристиками модема и линии связи и не превышает сегодня 33.6 Кб/с.

§ Выделенная цифровая линия гарантирует быстрое соединение с абонентом и обеспечивает достаточно высокую пропускную способность. Недостатком является высокая стоимость установки и арендной платы.

§ ISDN (цифровая сеть с интеграцией услуг) является наиболее современной цифровой линией связи. Позволяет использовать одну и ту же линию связи для передачи данных и для телефонных разговоров. Чаще всего используется линия основного доступа (Basic Rate Interface - BRI), позволяющая по обычной медной паре кабельной сети обеспечить скорость передачи до 128 Кб/с. Корпорация Cisco разработала специальную функцию для своих маршрутизаторов (dial-to-demand routing), позволяющую автоматически отключаться от линии при отсутствии передачи и мгновенно дозваниваться при поступлении передаваемой информации. Такое ПО позволяет эксплуатировать арендованные цифровые линии с минимальными непроизводительными потерями.

1.3 Маршрутизаторы серии 3600

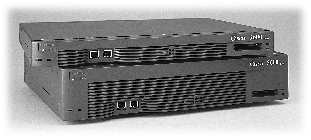

Следующая серия машрутизаторов - 3600 предназначена для использования в центрах маршрутизации средних и малых компаний. Эти маршрутизаторы ( 3620 и 3640 ) имеют модульную конструкцию и позволяют устанавливать в основное шасси 2 или 4 контроллера соответственно. Модель 3620 построена на базе RISC процессора IDT R4700 с тактовой частотой 80 МГц и имеет максимальный объем ОЗУ 64 Мбайта. Модель 3640 построена на базе RISC процессора IDT R4700 с тактовой частотой 100 МГц и имеет максимальный объем ОЗУ 128 Мбайт. Такие параметры позволяют маршрутизаторам данной серии успешно функционировать даже в максимальной конфигурации. Максимальный объем памяти для хранения образа IOS составляет 32 Мбайта, что позволяет хранить несколько версий программного обеспечения.

Cisco IOS + Cisco 3600 = возможности, о которых можно только мечтать

Серия Cisco 3600 разработана для удовлетворения потребностей растущего количества пользователей из удаленных офисов, которым требуется доступ к корпоративной Intranet или выход в Internet посредством обычной телефонной линии. Маршрутизаторы данной серии позволяют удаленным пользователям эффективно использовать любые сетевые приложения и работу с файлами в другой LAN. В дополнение к этому, модульность серии Cisco 3600 обеспечивает инвестиционную защищенность, так как позволяет покупателю в дальнейшем легко расширить пропускную способность канала и нарастить сетевые интерфейсы посредством дополнительных модулей.

Если Нам требуется обеспечить работу большого количества удаленных пользователей -Cisco 3600 Ваш лучший выбор.

Многие предприятия ищут возможность существенно увеличить производительность сети, включающей множество удаленных ISDN пользователей. Cisco 3600 обеспечивает масштабируемое и эффективное по стоимости решение для оборудования уровня предприятия. Добавляемые модули интерфейсных карт позволят Нам начать с малого и постепенно добавлять модули для увеличения возможностей сети без потери начальных финансовых вложений. Кроме этого, Вы сможете намного эффективнее использовать существующие линии, т.к. маршрутизатор автоматически задействует только часть полосы пропускания, необходимую для передачи информации. Это существенно снижает затраты на оплату арендованных линий связи.
