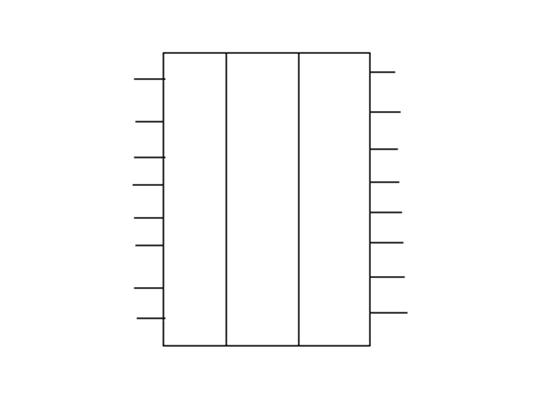

Рисунок 5.3.1
В данной схеме АЦП будет работать в режиме статической памяти. На рисунке 5.3.2 изображена временная диаграмма работы АЦП в этом режиме, а в таблице 5.3 указаны состояния выходов АЦП и текущее функциональное состояние АЦП в зависимости от комбинации сигналов на входе.
Рисунок 5.3.2
Таблица 5.3
|
CS |
RD |
BUSY |
DB7—DB0 |
Функциональное состояние АЦП |
|
L |
H |
H |
Z |
Начало преобразования |
|
L |
? |
H |
Z –данные |
Считывание данных |
|
L |
? |
H |
Данные -- Z |
Сброс |
|
H |
X |
X |
Z |
Отсутствие выборки |
|
L |
H |
L |
Z |
Преобразование |
|
L |
? |
L |
Z |
Преобразование |
|
L |
? |
L |
Z |
Запрещено |
Основные параметры АЦП:
|
Входное напряжение(максимальное) |
10В |
|
Номинальное напряжение питания (вывод 1) |
5В |
|
Ток потребления по входу (по выводу 1) |
4мА |
|
Опорное напряжение (вывод 2) |
- 10B |
|
Выходное напряжение низкого уровня |
<0,8B |
|
Выходное напряжение высокого уровня |
>4B |
|
Частота внутреннего тактового генератора |
0,4 1,5Мгц |
|
Время преобразования |
<7,5мкс |
|
Входное сопротивление по выводам 3, 4 |
6 30кОм |
5.4 Расчёт делителя напряжения
Блок делителя напряжения предназначен для согласования уровня входного сигнала с входом АЦП. Так как разрядность АЦП равна 8 и максимальное значение входного напряжения равно 10В, а измеряемое напряжение не превышает 15В, то входной блок должен обеспечивать деление напряжения на 6. Этот узел можно реализовать при помощи простого делителя напряжения на резисторах (см. рис. 5.4).
 | ||||||
|
| |||||
 |
| |||||
 | ||||||
