Celeron

Celeron – семейство процессоров, ориентированных на массовый рынок недорогих компьютеров. В это семейство входят модели, созданные на основе архитектур Covington, Mendocino, Dixon, Coppermine. Впервые появились в апреле 1998 года. Выпускались вначале для Slot 1, в дальнейшем – для Socket 370.

Coppermine

Coppermine – наименование ядра процессоров Pentium III и Celeron. Технология – 0,18 мкм. Характеризуется наличием интегрированных на чипах процессоров 256 Кбайт кэш-памяти L2 для Pentium III и 128 Кбайт – для Celeron. Частота – от 533 МГц и выше. Наряду с FSB100 МГц версиями Pentium III выпущены и варианты FSB133 МГц. Последние процессоры, рассчитанные на Slot 1, постепенно были вытеснены изделиями в конструктиве FC-PGA 370, рассчитанными на разъем Socket 370. Частота шины для процессоров Celeron – 66 МГц, а начиная с модели Celeron 800 – 100 МГц. Напряжение питания ядра – от 1,5 В до 1,7 В.

Coppermine T – наименование ядра процессоров Pentium III и Celeron. Является переходной ступенью от ядра архитектуры Coppermine к ядру архитектуры Tualatin. Создан по технологии 0,18 мкм. Ориентирован на работу с чипсетами, поддерживающими процессоры с ядром Tualatin.

Tualatin

Tualatin-256K – кодовое наименование ядра и процессоров Socket 370 Pentium III, сделанных по 0,13 мкм техпроцессу. Это последние Pentium III. Отличаются от Coppermine более совершенными архитектурой и технологией производства. Характеризуются пониженным напряжением питания и меньшим энергопотреблением. Рабочая частота моделей для Desktop с FSB 100 МГц – 1,0, 1,1 ГГц, а с FSB 133 МГц – 1,13 ГГц и выше.

Tualatin-512K – кодовое наименование ядра и процессоров. Содержит ядро Tualatin, но имеет 512 Кбайт кэш-памяти L2. Процессоры предназначены исключительно для мобильных устройств, соответствующие версии для Desktop не запланированы, чтобы не конкурировать с Pentium 4. В архитектуре процессоров, созданных на основе ядра Tualatin-512K, осуществлена поддержка технологий энергосбережения. Стандартное напряжение ядра – 1,4 В и ниже. На конец 2001 г. запланирован выпуск нового поколения на ядре Tualatin с FSB 100/133 МГц для экономичных моделей мини- и субноутбуков.

Tualatin-512K DP – кодовое наименование ядра и процессоров для серверов и рабочих станций. Выпуск первых моделей с рабочей частотой 1,13 ГГц и 1,26 ГГц запланирован на вторую половину 2001 г.

Xeon

Xeon – официальное наименование линейки процессоров, ориентированных на использование в составе мощных серверов и рабочих станций.

· Частота ядра процессора до 500 или 550 МГц

· Системная шина с полосой пропускания 100 МГц

· Кэш-память L2 емкостью 512 Kб, 1 Mб или 2 Mб, работающая на частоте процессора

· Технология SSE

· Архитектура двойной независимой шины

· Расширенная архитектура памяти сервера

· Датчик температуры

· Контроль и исправление ошибок (ECC)

· Контроль функциональной избыточности (FRC)

· Шина системного управления - Обеспечивает эффективное взаимодействие компонентов процессора с другими аппаратными и программными средствами управления

· Корпус процессора стандарта S.E.C.C.

Pentium IV

Будучи выпущенным в 1995 году, процессор Intel Pentium Pro стал первым CPU с архитектурой P6. С тех пор прошло уже достаточно много времени, сменилось несколько поколений процессоров, однако, по сути архитектура не менялась. Семейства Pentium II, Pentium III и Celeron имеют все то же строение ядра, отличаясь по сути только размером и организацией кэша второго уровня и наличием набора команд SSE, появившегося в Pentium III. Естественно, рано или поздно архитектура P6 должна была устареть. И дело тут вовсе не в невозможности дальнейшего наращивания тактовых частот и даже не в обострившейся в последнее время конкуренцией с AMD. Конечно, нельзя отрицать тот факт, что достигнув частоты в 1 ГГц Intel столкнулся с проблемами в дальнейшем наращивании частоты своих процессоров: Pentium III 1.13 ГГц даже пришлось отзывать в связи с его нестабильностью. Однако, эту проблему легко можно решить переходом на 0.13 мкм процесс – тем более, что его повсеместное внедрение не за горами.

Настоящая причина необходимости новой архитектуры кроется глубже. К сожалению, дальнейшее наращивание частоты существующих процессоров приводит все к меньшему росту их производительности. Проблема в том, что латентности, то есть задержки, возникающие при обращении к тем или иным узлам процессора, по нынешним меркам в P6 уже слишком велики. Именно это явилось основной причиной, по которой Intel затеял разработку Pentium 4, которая выполнена с чистого листа. Таким образом, Pentium 4 - совершенно новый процессор, ничего общего не имеющий со своими предшественниками.

Pentium 4 - следующие после Coppermine принципиально новые IA-32 процессоры Intel для обычных PC. Вместо традиционных GTL+ и AGTL+ используется новая системная шина Quad Pumped 100 МГц, обеспечивающая передачу данных с частотой 400 МГц и передачу адресов с частотой 200 МГц. Кэш-память L1 – 8 Кбайт, L2 – 256 Кбайт. В архитектуру введен ряд усовершенствований, направленных на увеличение тактовой частоты и производительности. Введен новый набор инструкций SSE2. Первые модели на основе ядра Willamette с тактовой частотой 1,4-1,5 ГГц выпущены 20 октября 2000 года. Разъем – Socket 423. Последняя модель рассчитана на частоту 2 ГГц, после чего ядро Willamette сменяет Northwood.

В основе лежит архитектура, названная Intel NetBurst architecture. Этим названием Intel хотел подчеркнуть, что основная цель нового процессора – ускорить выполнение задач потоковой обработки данных.

NetBurst architecture

Микроархитектура NetBurst имеет в своей основе несколько инноваций, в комплексе и позволяющих добиться конечной цели – гарантировать запас быстродействия и будущую наращиваемость для процессоров семейства Pentium 4. В число основных технологий входят:

· Конвейер PentiumIV

· Advanced Dynamic Execution.

· Кеширование памяти

· L1 кэш

· L2 Advanced Transfer Cache

· Арифметико-логическое устройство

· SSE2. Расширенный набор инструкций для обработки потоковых данных.

· Cистемная шина.400 MHz System Bus.

Названием Hyper Pipelined Technology конвейер Pentium 4 обязан своей длине – 20 стадий.

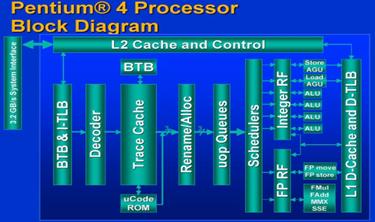

Рис. 6. Блок схема микроархитектуры NetBurst

Для сравнения – длина конвейера Pentium III составляет 10 стадий. Чего же достиг Intel, так удлинив конвейер? Благодаря декомпозиции выполнения каждой команды на более мелкие этапы, каждый из этих этапов теперь может выполняться быстрее, что позволяет беспрепятственно увеличивать частоту процессора. Так, если при используемом сегодня технологическом процессе 0.18 мкм предельная частота для Pentium III составляет 1 ГГц (ну или, по более оптимистичным оценкам, 1.13 ГГц), Pentium 4 сможет достигнуть частоты 2 ГГц.

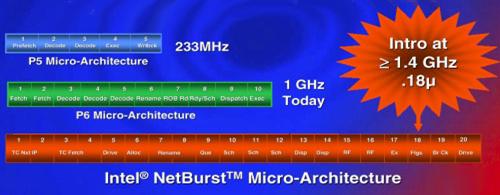

Рис. 7.Схема конвейера PentiumIV
