Топология «звезда»

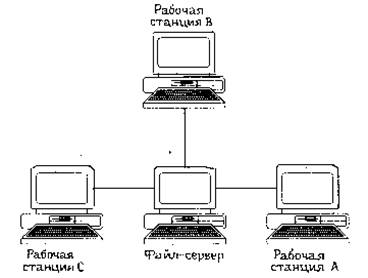

Рис.2 Топология звезда

Сеть звездообразной топологии имеет активный центр (АЦ) – компьютер (или иное сетевое устройство), объединяющий все компьютеры в сети. Активный центр полностью управляет компьютерами, подключенными к нему через концентратор, которой выполняет функции распределения и усиления сигналов. В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. От надежности активного центра полностью зависит работоспособность сети.

В качестве примера метода доступа с АЦ можно привести Arcnet. Этот метод доступа также использует маркер для передачи данных. Маркер предается от узла к узлу (как бы по кольцу), обходя узлы в порядке возрастания их адресов. Как и в кольцевой топологии, каждый узел регенерирует маркер. Этот метод доступа обеспечивает скорость передачи данных 2 Мбит/сек.

Главное преимущество этой топологии перед общей шиной - существенно большая надежность. Любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность концентратора может вывести из строя всю сеть. Кроме того, концентратор может играть роль интеллектуального фильтра информации, поступающей от узлов в сеть, и при необходимости блокировать запрещенные администратором передачи.

К недостаткам топологии типа звезда относится более высокая стоимость сетевого оборудования из-за необходимости приобретения концентратора. Кроме того, возможности по наращивания количества узлов сети ограничиваются количеством портов концентратора. Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда.

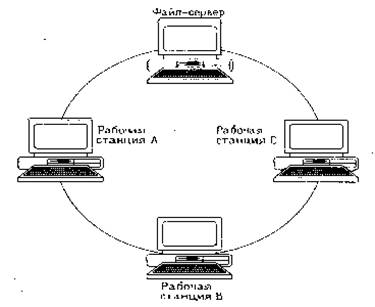

Топология «кольцо»

Сеть кольцевой топологии использует в качестве каналов связи замкнутое кольцо из приема-передатчиков, соединенных коаксиальным или оптическим кабелем.

В сетях с кольцевой конфигурацией данные передаются от одного компьютера к другому, как правило, в одном направлении. Если компьютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями. Кольцо представляет собой очень удобную конфигурацию для организации обратной связи – данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому этот узел может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тестирования связности сети и поиска узла, работающего некорректно. Для этого в сеть посылаются специальные тестовые сообщения.

Самым распространенным методом доступа в сетях этой топологии является Token-Ring – метод доступа с передачей маркера.

Маркер – это пакет снабженный специальной последовательностью бит. Он последовательно передается по кольцу от узла к узлу в одном направлении. Каждый узел ретранслирует передаваемый маркер. Узел может передать свои данные, если он получил пустой маркер. Маркер с пакетом передается пока не обнаружится узел, которому предназначен пакет. В этом узле данные принимаются, но маркер не освобождается, а передается по кольцу дальше. Только вернувшись к отправителю, который может убедиться, что переданные им данные благополучно получены, маркер освобождается. Пустой маркер передается следующему узлу, который при наличии у него данных, готовых к передаче заполняет его и передает по кольцу. В сетях Token-Ring обеспечивается скорость передачи данных, равная 4-м Мбит/сек.

Ретрансляция данных узлами приводит к снижению надежности сети, так как неисправность в одном из узлов сети разрывает всю сеть.

Смешанные типы топологии

В то время как небольшие сети, как правило, имеют типовую топологию звезда, кольцо, или общая шина, для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией.

По мере все белее широкого распространения локальных сетей, возникают проблемы, связанные с обменом информацией между сетями. Так, в рамках университета в нескольких учебных классах могут использоваться локальные сети, причем это могут быть сети разных типов. Для обеспечения связи между этими сетями используются средства межсетевого взаимодействия, называемые мостами и маршрутизаторами. В качестве моста и маршрутизатора могут использоваться компьютеры, в которых установлено по 2 или более сетевых адаптера. Каждый из адаптеров обеспечивает связь с одной из связываемых сетей. Мост или маршрутизатор получает пакеты, посылаемые компьютером одной сети компьютеру другой сети, переадресует их и отправляет по указанному адресу. Мосты, как правило используются для связи сетей с одинаковыми коммуникационными системами, например, для связи 2-х сетей Ethernet или 2-х сетей Arcnet. Маршрутизаторы связывают сети с разными коммуникационными системами, так как имеют средства преобразования пакетов одного формата в другой. Существуют мосты-маршрутизаторы, объединяющие функции обоих средств. Для обеспечения связи тетей с различными компьютерными системами предназначены шлюзы. Например, через шлюз локальная сеть может быть связана с большой ЭВМ.

Локальная сеть с несколькими файловыми серверами

В том случае, если локальная сеть имеет большую протяженность или большое количество абонентов (пользователей), целесообразно такую сеть разбить на более мелкие сети, каждая из которых должна содержать свой файловый сервер. Это приводит к тому, что повышается производительность сети, улучшается ее надежность и, если происходят повреждения в одной из сетей, остальная сеть не теряет свою работоспособность. В компьютер, выполняющий роль моста или маршрутизатора, устанавливается по одному сетевому адаптеру. Как правило, мост используется для объединения нескольких сетей с одинаковыми коммуникационными системами. Пакеты, поступающие на мост переадресовываются и посылаются в другую сеть по указанному адресу. Маршрутизаторы в случае надобности, преобразуют пакеты из одного формата в другой.

Сети типа Ethernet 10Base2

Самый простой и дешевый способ построения локальной сети, пригодный для объединения в сеть 10-20 компьютеров – это соединение их с помощью тонкого кабеля. Ethernet (Ethernet 10Base2). Для этого вдоль всех соединяемых в сеть компьютеров прокладывают специальный тонкий коаксиальный кабель толщиной с карандаш. Затем этот кабель разрезают у каждого компьютера и в каждый разрез вставляют Т-образный соединитель. Третий конец соединителя (ножку буквы “Т”) вставляют в разъем сетевого контроллера на задней стенке компьютера. В результате компьютеры оказываются как бы навешанными на сетевой кабель, как лампочки в гирлянде на новогодней елке. На концах этой «гирлянды» вставляют специальные заглушки-терминаторы. длина этой гирлянды может быть до 200 м – отсюда цифра 2 в названии 10Base-2.Номинальная пропускная способность сети-10 Мбит/с (отсюда число 10 в названии).Реальная пропускная способность- около 4-5 Мбит/с.
