следующих условиях:

- изъятии нагружающих индукционных катушек (как правило, они применяются на линиях протяженностью порядка 4-5 км и более);

- установке цифровых эхоподавителей на обоих концах линии;

- прокладке высококачественного телефонного кабеля;

- применении усилителей ISDN-сигнала.

В результате абонентская линия сможет передавать, например, два телефонных

разговора вместо одного.

КАНАЛЫ ISDN

Базовый интерфейс обмена (Basic Rate Interface, BRI) состоит из трех отдельных каналов - двух опорных каналов (bearer channel, или B-channel) и одного канала данных. Каждый канал B имеет скорость 64 кбит/с, а канал D - 16 кбит/с. Канал D используется для сигнализации, например передачи вызова и разрыва связи. Каналы B предназначаются для передачи данных, таких

как оцифрованный голос или двоичные данные. Именно BRI имелся в виду, когда мы говорили о возможности использования обычной абонентской телефонной линии для ISDN.

Первичный интерфейс обмена (Primary Rate Interface, PRI) состоит из 30 каналов B на 64 кбит/с и одного канала D, также на 64 кбит/с. Как и в предыдущем случае, каналы B предназначены для передачи данных, а канал D - для служебной информации. Для PRI вы должны арендовать

линию E-1 в 2,048 Мбит/с от вашего офиса до центральной АТС. В США PRI образуют 23 канала B и один канал D.

Время установления связи составляет всего от 1 до 3 секунд, благодаря тому что цифровая сигнализация по каналу D исключает медленный процесс генерации и декодирования тональных сигналов, а также необходимость согласования параметров связи модемами (сравните это с минутным ожиданием установления связи между модемами). Кроме того, канал D может использоваться не только для передачи сигнальной информации, но и для передачи данных телеметрии, электронной почты и т. п.

Многоскоростной ISDN предполагает возможность объединения нескольких

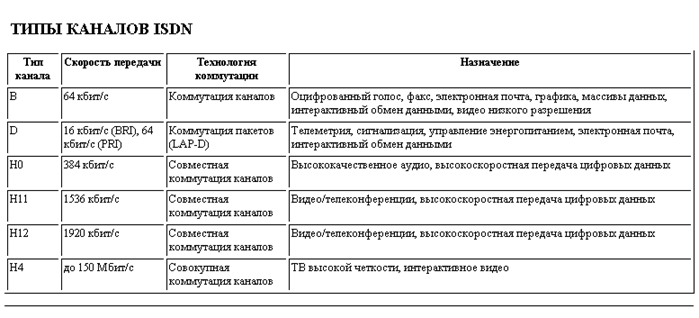

каналов B, причем эти каналы коммутируются как один (см. таблицу ).

ОБОРУДОВАНИЕ ISDN В ПОМЕЩЕНИИ ЗАКАЗЧИКА

Сегмент ISDN в помещении заказчика описывается в соответствии с рекомендациями CCITT в терминах функциональных групп устройств (functional groping) и стандартных опорных точек (reference point) (см. Рисунок 1). Основными видами устройств в помещении заказчика являются оконечное оборудование сети 1 и 2 (Network Termination 1 и 2, NT1 и NT2), терминальный адаптер

(Terminal Adapter, TA) и терминальное оборудование типа 1 и 2 (Terminal Equipment Type 1 и 2, TE1 и ТЕ2).

Оконечное оборудование сети типа 1 (NT-1) располагается между сетью оператора связи и терминальным оборудованием (в левой части рисунка). TE-1 - это ISDN-совместимое, а ТЕ-2 - это любое другое терминальное обрудование. Некоторые офисы могут иметь также УАТС или NT-2.

Терминалы ISDN делятся на две основные категории: специализированные

терминалы ISDN (TE1) и все остальные терминалы (TE2). TE1 подключаются

по четырехпроводному цифровому каналу на основе витой пары, а TE2 - с помощью

терминального адаптера. Примерами TE2 могут служить обычные аналоговые телефоны, ASCII-терминалы и компьютеры с последовательным портом RS-232.

Терминальный адаптер представляет собой автономное устройство или съемную плату внутри TE2.

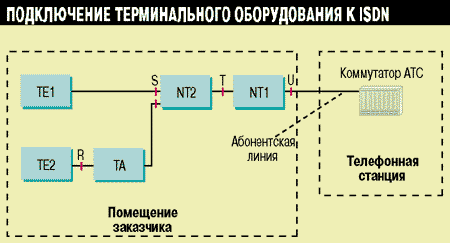

Рисунок 1.

Фактически терминальные адаптеры заменяют собой модем. Оконечное оборудование сети служит для подключения четырехпроводной проводки в помещении заказчика к обычной двухпроводной абонентской линии. NT1 устанавливается оператором связи в помещении заказчика (в отличие

от США, в Европе NT1 является, как правило, собственностью оператора связи) и связывает его с коммутатором ISDN на центральной АТС по витой паре, по которой ранее подключался обычный телефон. NT1 имеет разъем для пассивной шины. К этой шине заказчик может подсоединить до

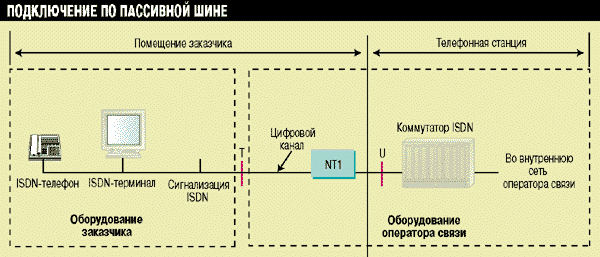

Рисунок 2.

восьми ISDN-телефонов, терминалов и других устройств аналогично тому, как подобные

устройства подключаются к локальной сети (см. Рисунок 2). С точки зрения пользователя, сеть ISDN начинается с NT1.

Вообще говоря, возможности подключения восьми устройств по шине может оказаться недостаточно, так как шина способна обслуживать только ограниченное число телефонных разговоров одновременно. В этом случае применение локального коммутатора NT2 - фактически УАТС - позволяет обеспечить реальный интерфейс для телефонов, терминалов и другого оборудования. Как правило, NT2 используется с PRI, а не с BRI.

NT2 выполняет функции протоколов второго и третьего уровня, а также функции концентрации. Однако NT2 может выполнять лишь часть или вообще не выполнять протокольные функции; в последнем случае он является "прозрачным".

Кроме того, комбинированное устройство NT1/2 осуществляет функции и NT1 и NT2.

ОПОРНЫЕ ТОЧКИ ISDN

Опорные точки или точки доступа представляют собой интерфейсы между различными функциональными устройствами ISDN. Основными опорными точками являются R, S, T, U.

Опорная точка R обеспечивает интерфейс между терминалом и терминальным адаптером.

Стандарт на точку R отсутствует, и разрабатывать его не предполагается, так как в принципе терминальный адаптер должен быть частью терминала ISDN.

Опорная точка S реализует интерфейс между терминалом ISDN (или терминальным

адаптером в случае не ISDN терминала) и оконечным оборудованием сети NT2. Терминальное оборудование со встроенным NT2 может подключаться к прозрачному NT2 или напрямую к NT1.

Опорная точка T служит для интерфейса между оконечным оборудованием

сети NT2 и NT1. Последнее реализует функции физического уровня.

Опорная точка U обеспечивает интерфейс между NT1 в помещении заказчика

(абонентском пункте) и NT1 на центральной АТС (узле коммутации) по абонентской линии. Стандарт на интерфейс U полностью не определен, общие рекомендации имеются только относительно скорости передачи.

ОКОНЕЧНОЕ ОБОРУДОВАНИЕ СЕТИ NT1

Как уже говорилось выше, оконечное оборудование сети NT1 обеспечивает интерфейс между двумя проводами витой пары со стороны телефонной компании и четырьмя проводами витой пары со стороны терминального оборудования конечного пользователя, т. е. он осуществляет подключение внутренней шины S к внешнему интерфейсу U. Внутренняя шина S представляет собой четырехпарный кабель (с 8-контактными модульными разъемами). Она используется для подключения, а также в некоторых ситуациях для электрического питания (у шины S нет ничего общего с Sbus).

NT1 получает питание от общей сети переменного тока, однако некоторые устройства имеют встроенные аккумуляторы, чтобы телефонная связь не прерывалась во время сбоев питания (в отличие от обычных телефонов, ISDN-телефоны имеют активные электронные устройства и нуждаются в электропитании). Из четырех пар кабеля шины S две предназначены для передачи данных, а еще две – для подачи питания на ISDN-телефоны и другие подключенные устройства.
