Введение

Провайдеры услуг и крупные предприятия стараются предоставлять заказчикам широкий спектр услуг (АТМ, Frame Relay, Интернет, IP, электронная торговля, передача голосовых и видеоданных, SNA и т.д.) с высоким качеством и максимальной доступностью. Решения по глобальной коммутации должны быть гибкими и масштабируемыми. Они должны предоставлять услуги по требованию и включать в себя новые услуги по мере их появления на рынке. Кроме того услуги корпоративных глобальных сетей должны быть максимально эффективными и экономными, поскольку острая конкуренция заставляет компании постоянно снижать цены и повышать производительность. Коммутаторы Cisco, отвечающие промышленным стандартам, в сочетании с периферийными концентраторами представляют собой самую гибкую в отрасли платформу коммутации с интеллектуальными функциями управления качеством услуг (Intelligent QoS Management Features). Вступая в партнерские отношения с Cisco, провайдеры услуг и предприятия могут создавать глобальные сети, которые способны эффективно и экономно создавать и предоставлять услуги, связанные с цифровыми данными, сетью Интернет, протоколом IP, передачей голосовых и видеоданных, с самой высокой доступностью и качеством.

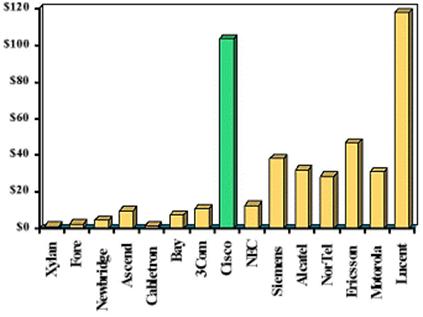

Решения компании Cisco Systems подкреплены солидной репутацией, стабильным финансовым положением, взаимоотношениями с респектабельными заказчиками и доверием акционеров. Более 80% трафика крупнейшей в мире сети Интернет обрабатывается оборудованием Cisco Systems. Список Fortune 100 содержит имя Cisco Systems. Наша компания является третьей по величине компанией, после Microsoft и Intel, акции, которых продаются на фондовой бирже NASDAQ. Cisco Systems входит в число 10 крупнейших компаний, поставляющих решения для телекоммуникационных компаний. 80% крупнейших корпоративных сетей в мире построены на оборудовании компании Cisco Systems. Капитализация компании в августе 1998 года превысила отметку в 100 миллиардов долларов США.

1 Быстрый старт

1.1 Подключение свитча

Присоединение консольного кабеля

1. Подключите поставляемый плоский провод в разъем на задней панели коммутатора с маркой console.

2. Подключите другой конец кабеля к com-порту компьютера через соответствующий переходник и запустите программу-эмулятор терминала(например HyperTerminal или ZOC).

Порт консоли имеет следующие характеристики:

­ 9600 бод

­ Нет четности

­ 8 бит данных

­ 1 бит остановки

1.2 Присвоение IP коммутатору

В первый раз, когда вы запускаете свитч, то он запрашивает IP адрес. Если вы назначаете ему оный, что весьма желательно, то он может конфигурироваться через веб-интерфейс Cisco Visual Switch Manager (CVSM) и Telnet.

Необходимые требования к IP

Перед установкой, узнайте следующую информацию о сети (у администратора):

· IP адрес свитча

• Маска подсети
• Шлюз по умолчанию (router) - его может и не быть.
• Ну и пароль для свитча (хотя скорее всего лучше это придумать самому)

Первый запуск

Выполняйте следующие действия для присвоения коммутатору IP адреса:

Шаг 1 Нажмите Y при первой подсказке системы: Continue with configuration dialog? [yes/no]: y

Шаг 2 Введите IP адрес и нажмите клавишу Enter: Enter IP address:

Шаг 3 Введите маску подсети и нажмите Enter: Enter IP netmask:

Шаг 4 Введите есть ли у вас шлюз по умолчанию N/Yесли есть, то введите его адрес после нажатия Y: Would you like to enter a default gateway address? [yes]: y

Шаг 5 Введите IP адрес шлюза и нажмите Enter.

IP address of the default gateway:3

Шаг 6 Введите имя хоста коммутатора и нажмите Enter:

Enter a host name:

Шаг 7 Введите пароль(желательно подлиней 8-10 символов и посложней) и нажмите Enter(главное потом этот пароль не забыть). Кроме этого, затем на вопрос о пароле для Telnet ответьте Y и введите пароль для доступа через Telnet

Enter enable secret:

Initial configuration:

Создался следующий файл конфигурации: interface VLAN1 ip address 172.20.153.36 255.255.255.0 ip default-gateway 172.20.153.01

enable secret 5 $1$M3pS$cXtAlkyR3/6Cn8/ snmp community private rw snmp community public ro end Use this configuration? [yes/no]:

Шаг 8 Если все нормально - давите Y; нет - давите N(только учтите, что пароль зашифровывается) для рестарта процедуры установки.

1.3 Открытие Cisco Visual Switch Manager Software

После того, как вы присвоили IP коммутатору, то вы можете конфигурировать его через веб-интерфейс с помощью Cisco Visual Switch или через консоль (или через Telnet)

CVSM поддерживает следующие платформы и броузеры:

Для отображения CVSM сделайте следующее:

Шаг 1 Запустите Netscape Communicator или Internet Explorer.

Шаг 2 Включите опции для соединения с коммутатором.

Для Internet Explorer:

1. Выберите в меню View (Вид) или Tools (Инструменты)>Internet Options (Свойства обозревателя)>закладка Advanced (Дополнительно).

2. Найдите в списке опций JavaVM и отметьте флажки (если до сих пор не отмечены) Java JIT compiler enabled (включить компилятор Java) and the Java logging enabled (Включить консоль Java).

3. Кликните Apply (Применить).

Для Netscape Communicator:

1. Выберите в меню Edit>Preferences>Advanced.

2. Отметьте флажки Enable Java(Включить Java), Enable JavaScript(Включить JavaScript), и Enable style-sheets(Включить поддержку касадных стилей).

3. Кликните OK.

4. Выберите меню Edit>Preferences>Advanced, и выберите Cache чтобы изменить параметры кеширования документов.
