Рис. 7. Реализация распределенного каталога

Несмотря на массу достоинств, реальных систем, полностью отвечающих рекомендациям X.500, не так много, и все они, как правило, функционируют либо на уровне региональных административных доменов, либо в государственных учреждениях и силовом секторе. Высокая сложность реализации и громоздкость интерфейсов взаимодействия подсистем привели к появлению параллельных служб каталогов, опирающихся на идею X.500, но по-другому реализующих протоколы доступа и форматы передачи данных.

2.Каталоги частных систем

В терминах X.500 в частных системах реализуется схема с репликацией отдельных фрагментов каталога между системными агентами почтовых отделений. Сам каталог ограничен малым числом уровней иерархии (тремя для MS Mail и двумя для cc:Mail). База объектов содержит небольшое число классов, такие как почтовый ящик, список рассылки, общая папка, шаблон, таблица маршрутов, внешний адресат и почтовый шлюз. Шаблоны позволяют модифицировать набор атрибутов почтового ящика и списков рассылки, однако создание новых классов объектов не предусмотрено. В качестве информационной базы глобального каталога выступает глобальная адресная книга, содержащая данные об иерархии организации и пользователях в ее составе. Фрагментом в данном случае является локальное почтовое отделение. Поскольку данные системы используют файловый доступ для выполнения всех операций, пользовательский агент каталога интегрирован с почтовым агентом и выполняет роли как DUA, так и DSA при поиске информации в глобальной адресной книге. По той же причине при сборе изменений о подотчетном фрагменте каталога в роли DSA выступает внешняя программа, которая запускается на отдельном компьютере и формирует файл изменений для локального почтового отделения. Собственно репликация выполняется путем пересылки изменений каталога в виде письма выделенному серверу каталога, имеющего специальный почтовый адрес. В задачи упомянутого сервера входят слияние изменений ото всех почтовых отделений, обновление адресной книги и рассылка модификаций к текущей адресной книги системному агенту каждого отделения. На основе полученного файла модификаций при следующем запуске локальный DSA вносит изменения в глобальную адресную книгу, затем снова контролирует изменения в структуре локального отделения и при необходимости создает новый файл изменений, направляемый опять же серверу каталога. После чего процесс повторяется. Несмотря на кажущуюся громоздкость, такая схема обеспечивает достаточно высокую эффективность ведения общего адресного списка и способна обслуживать организации с числом отрудников до полумиллиона.

3.Каталог Exchange, связь с каталогом X.500

Будучи основанным на спецификациях X.500, каталог сервера Exchange не следует им в области использования протоколов передачи данных и двоичного формата потоков данных. Однако с точки зрения реализации объектного хранилища и разделения функций между DSA и DUA, Exchange может вполне считаться воплощением канонической модели каталога X.500. На рисунке 8 приведена схема информационного дерева каталога Exchange Server, содержащего все необходимые компоненты классического каталога, включая корень, контейнеры, листья и схему данных. Каждый объект каталога имеет уникальное имя в каталоге, полное и относительное характерное имена. Формат характерного имени поясняет рисунок 9. Характерные имена объектов, таких как пользовательские ящики, списки рассылки и т.д., могут использоваться в качестве их почтового адреса во внутреннем формате Exchange. Следует, однако, помнить, что внутренние адреса имеют силу только в том случае, если адресуемый объект находится в пределах той же организации, что и отправитель.

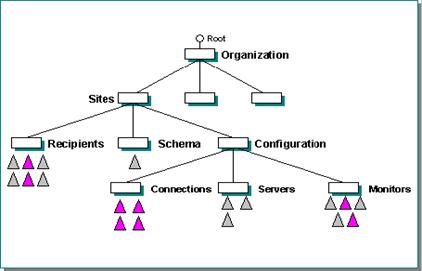

Рис. 8. Схема каталога Exchange Server

Рис. 9. Формат характерного имени Exchange

Exchange использует метод репликации фрагментов каталога, т.е. каждый сервер хранит локальную копию каталога организации. Запросы от пользовательских агентов каталога обрабатываются локально во всех случаях, кроме обращений к общим папкам. Если сервер не имеет на себе запрошенной копии, он на основании данных каталога, переадресует клиента к DSA сервера, на котором копия папки присутствует. Каждый сервер обслуживает фрагмент, состоящий из четырех неперекрывающихся пространств именований: организации (Organization), площадки (Site), настроек (Configuration) и схемы каталога.

4.Облегченный протокол доступа к каталогу(LDAP)

Облегченный протокол доступа к каталогу (Lightweight Directory Access Protocol или LDAP) был создан для обеспечения работы "легких" пользовательских агентов, таких как Internet-броузеры, с каталогами, использующими архитектуру X.500. Данный протокол рассчитан исключительно на использование поверх TCP/IP и использует упрощенный набор команд для общения клиента с сервером. Согласно спецификации на протокол, с его помощью можно выполнять операции чтения, поиска, сравнения и обновления данных в каталоге, что в идеале должно было позволить использовать для управления самим каталогом. Однако принятая в LDAP схема проверки полномочий на основе единственной текстовой строки в открытом виде и отсутствие какой бы то ни было поддержки назначения прав доступа на отдельные элементы каталога ограничивают реальную сферу применения данного протокола областью справочников общего доступа, допускающих работу исключительно анонимных пользователей. Конкретные реализации протокола могут отличаться, например, поддержкой шифрования трафика по SSL 3.0 или проверкой права на установление соединения на основе имени и пароля в операционной системе. Однако до появления третьей версии этого протокола, поддерживающей репликацию каталогов и улучшенные средства защиты, ситуация с LDAP едва ли кардинально изменится.

5.Адресация в системах X.400

Адресация.

В системах на базе рекомендаций X.400 используется одна из самых мощных схем адресации, известная как автор/получатель (Originator/Recipient или O/R). Структура адреса и терминология, используемая при определении адресов, опирается на предположение (не лишенное оснований), что глобальная телекоммуникационная сеть управляется и поддерживается официально зарегистрированными в CCITT/ITU коммерческими компаниями, предоставляющими свои услуги прочим организациям. В терминах рекомендаций X.400 телекоммуникационные компании называются администрацией (Administration). Управляющим доменом (Management Domain или MD) называется объединение по крайне мере одного MTA и произвольного (в том числе нулевого) количества пользовательских агентов (UA), информационных хранилищ (MS) и/или шлюзов (AU), принадлежащих и управляемых одной компанией. Управляющий домен, поддерживаемый администрацией, называется административным управляющим доменом (Administration management domain или ADMD). Остальные домены, обслуживаемые неадминистрациями, называются частными управляющими доменами (Private management domain или PRMD). В обязанности ADMD входит контроль за уникальностью имен PRMD, пользующихся его услугами, обеспечение корректной работы телекоммуникационного оборудования, начисление платы за услуги и взаимные расчеты с другими ADMD. В ведении PRMD находится назначение имен внутри собственного управляющего домена. Согласно рекомендациям CCITT, частные управляющие домены должны направлять весь нелокальный трафик только через свой административный домен, прямая же передача данных между PRMD не категорически приветствуется. На территории каждого государства может существовать несколько ADMD, однако, в целях обеспечения "максимальной" совместимости с национальной политикой сфера деятельности ADMD не распространяется за пределы государственных границ. По этой же причине существование международных PRMD неявно запрещается. Пользовательский адрес X.400 представляет собой набор атрибутов. Для разделения атрибутов используется либо прямой слеш, либо двоеточие. Каждый атрибут записывается в виде КЛЮЧЕВОЕ_СЛОВО=ЗНАЧЕНИЕ, для ключевых слов могут использоваться аббревиатуры и метки. Часть атрибутов, не оказывающих влияния на уникальность адреса, может быть опущена. Сведения об адресате могут иметь произвольный порядок следования. Существуют четыре типа адресов X.400:
