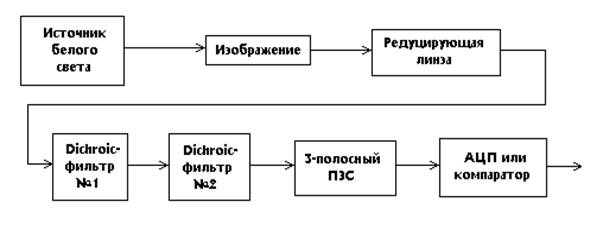

Рис.3. Блок-схема сканера с dichroic-фильтрами.

Аппаратные интерфейсы сканеров.

Для связи с компьютером сканеры могут использовать специальную 8- или 16-разрядную интерфейсную плату, вставляемую в соответствующий слот расширения. Для портативных компьютеров подходит устройство PC Card. Кроме того, в настоящее время достаточно широкое распространение получили стандартные интерфейсы, применяемые в IBM PC-совместимых компьютерах (последовательный и параллельный порты, а также интерфейс SCSI). Стоит отметить, что в случае стандартного интерфейса у пользователя не возникает проблем с разделением системных ресурсов: портов ввода-вывода, прерываний IRQ и каналов прямого доступа DMA.

По понятным причинам наиболее медленно передача данных осуществляется через последовательный порт (RS-232C). Именно поэтому в ряде последних ручных или комбинированных моделей сканеров для связи с компьютером применяется стандартный параллельный порт. Это очень удобно, например, при работе с портативным компьютером.

Программные интерфейсы и TWAIN.

Для управления работой сканера (впрочем, как и иного устройства) необходима соответствующая программа — драйвер. В этом случае управление идет не на уровне "железа" (портов ввода-вывода), а через функции или точки входа драйвера. До недавнего времени каждый драйвер для сканера имел свой собственный интерфейс. Это было достаточно неудобно, поскольку для каждой модели сканера требовалась своя прикладная программа. Логичнее было бы наоборот, если бы с одной прикладной программой могли работать несколько моделей сканеров. Это стало возможным благодаря TWAIN.

TWAIN — это стандарт, согласно которому осуществляется обмен данными между прикладной программой и внешним устройством (читай — его драйвером). Напомним, что консорциум TWAIN был организован с участием представителей компаний Aldus, Caere, Eastman Kodak, Hewlett Packard & Logitech. Основной целью создания TWAIN-спецификации было решение проблемы совместимости, то есть легкого объединения различных устройств ввода с любым программным обеспечением. Конкретизируя, можно выделить несколько основных вопросов: во-первых, поддержку различных платформ компьютеров; во-вторых, поддержку различных устройств, включая разнообразные сканеры и устройства ввода видео; в-третьих, возможность работы с различными формата данных. Благодаря использованию TWAIN-интерфейса можно вводить изображение одновременно с работой в прикладной программе, поддерживающей TWAIN, например CorelDraw, Picture Publisher, PhotoFinish. Таким образом, любая TWAIN -совместимая программа будет работать с TWAIN-совместимым сканером.

В заключение стоит отметить, что образы изображений в компьютере могут храниться в графических файлах различных форматов, например TIFF, РСХ, ВМР, GIF и других. Надо иметь в ввиду, что при сканировании изображений файлы получаются достаточно громоздкими и могут достигать десятков и сотен мегабайт. Для уменьшения объема хранимой информации используется обычно процесс компрессии (сжатия) таких файлов.

Выбор сканера.

В офисе сканер может эффективно использоваться для работы как с текстами (OCR), так и с изображениями. В первом случае можно ориентироваться на недорогую черно-белую модель с разрешением 200—300 dpi. Для ввода коротких документов может пригодиться даже ручной сканер. При больших объемах следует остановиться на сканере с автоматической подачей оригиналов. В зависимости от сложности вводимых в компьютер изображений может потребоваться сканер с разрешением 300—600 dpi (с интерполяцией до 1200 dpi), с возможностью восприятия до 16,7 миллиона оттенков цветов (24-разрядное кодирование) и производительным интерфейсом (SCSI-2). Во всех случаях надо удостовериться, что в комплект со сканером входит соответствующее программное обеспечение, будь то OCR-программы или графический пакет. Не стоит забывать также и о TWAIN-совместимости.

Список использованной литературы.

1. А.Борзенко «IBM PC: устройство, ремонт, модернизация»

2. Документация из сети Internet.
