Протокол SNMP (Simple Network Management Protocol) работает на базе UDP и предназначен для использования сетевыми управляющими станциями. Он позволяет управляющим станциям собирать информацию о положении дел в сети internet. Протокол определяет формат данных, их обработка и интерпретация остаются на усмотрение управляющих станций или менеджера сети.

TCP и UDP идентифицируют приложения по 16-битным номерам портов. Серверы приложений обычно имеют заранее известные номера портов. Например, в каждой реализации TCP/IP, которая поддерживает сервер FTP, этот протокол передачи файлов получает для своего сервера номер TCP-порта 21. Каждый Telnet-сервер имеет TCP-порт 23, а сервер протокола TFTP (Trivial File Transfer Protocol) - UDP-порт 69. Службам, которые могут поддерживаться любой реализацией TCP/IP, назначаются номера портов в диапазоне от 1 до 1023. Назначение номеров портов находится в ведении организации Internet Assigned Numbers Authority (IANA). Клиент приложения обычно "не интересуется" номером своего порта для транспортного уровня, который он использует. Ему лишь необходимо гарантировать, что этот номер уникален для данного хоста. Номера портов клиентов приложений принято называть краткосрочными (т.е. недолговечными), поскольку в общем случае клиенты существуют ровно столько времени, сколько работающий с ним пользователь нуждается в соответствующем сервере. (Серверы, напротив, находятся в рабочем состоянии все время, пока включен хост, на котором они работают.) В большинстве реализаций TCP/IP краткосрочным номерам портов выделен диапазон от 1024 до 5000.

Internet Protocol (IP) - основной протокол сетевого уровня, позволяющий реализовывать межсетевые соединения. Он используется обоими протоколами транспортного уровня. IP определяет базовую единицу передачи данных в internet, IP-дейтаграмму, указывая точный формат всей информации, проходящей по сети TCP/IP. Программное обеспечение IP выполняет функции маршрутизации, выбирая путь данных по паутине физических сетей. Для определения маршрута поддерживаются специальные таблицы; выбор осуществляется на основе адреса сети, к которой подключен компьютер-адресат. Протокол IP определяет маршрут отдельно для каждого пакета данных, не гарантируя надежной доставки в нужном порядке. Он задает непосредственное отображение данных на нижележащий физический уровень передачи и реализует тем самым высокоэффективную доставку пакетов.

Кроме IP, на сетевом уровне используются также протоколы ICMP и IGMP. ICMP (Internet Control Message Protocol) отвечает за обмен сообщениями об ошибках и другой важной информацией с сетевым уровнем на другом хосте или маршрутизаторе. IGMP (Internet Group Management Protocol) используется для отправки IP-дейтаграмм множеству хостов в сети.

На самом нижнем уровне - сетевого интерфейса - используются специальные протоколы разрешения адресов ARP (Address Resolution Protocol) и RARP (Reverse Address Resolution Protocol). Эти протоколы применяются только в определенных типах физических сетей (Ethernet и Token Ring) для преобразования адресов сетевого уровня в адреса физической сети и обратно.

Адресация в сети.

Коммуникационная система считается универсальной, если она предоставляет возможность любому хосту взаимодействовать с любым другим хостом. Для того чтобы добиться такой универсальности, необходимо определить глобальный метод идентификации компьютеров в распределенной системе для доступа к ним. В TCP/IP выбрана схема идентификации, аналогичная адресации в физических сетях. Каждому сетевому интерфейсу присваивается уникальный 32-битный адрес (IP-адрес), который используется для всех коммуникаций с этим интерфейсом по internet. IP-адрес компьютера имеет определенную структуру. Она задает идентификатор сети, к которой подсоединен компьютер, и уникальный идентификатор самого компьютера. На рисунке 4 показаны различные классы internet-адресов.

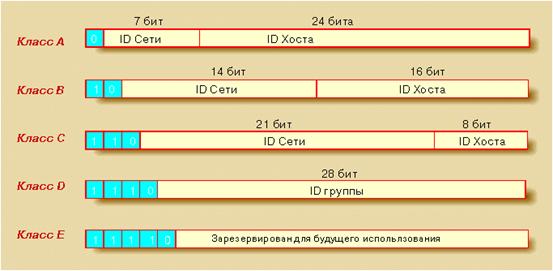

Рис. 4.

Классы IP-адресов.

Для 32-битных IP-адресов принята десятичная нотация, в которой каждый из четырех байтов адреса записывается десятичным числом. Адреса класса С, например, охватывают диапазон от 192.0.0.0 до 223.255.255.255. Структура адресов различных классов делает достаточно очевидным их применение. Адреса класса С, в которых 21 бит отводится для идентификатора сети и только 8 бит - для идентификатора хоста, присваиваются компьютерам локальных сетей небольших организаций, которые объединяют до 255 машин. Более крупные организации могут получить адреса класса В, которые способны обслужить до 256 сетей, в состав которых входит до 64 тыс. рабочих станций. И наконец, адреса класса А присваиваются компьютерам, подключенным к ограниченному числу глобальных сетей очень большого масштаба, например, в Arpanet.

Помимо адресов, предназначенных для одного хоста (unicast), существуют также широковещательные (broadcast) и групповые (multicast) адреса. Широковещательные адреса позволяют обращаться ко всем хостам сети. В них поле идентификатора хоста состоит только из единиц. Механизм IP-адресации предоставляет возможность широковещательной передачи, но не гарантирует ее, поскольку она зависит от характеристик конкретной физической сети. В Ethernet, например, широковещательная передача может выполняться с той же эффективностью, что и обычная передача данных, но есть сети, которые вообще не поддерживают такой тип передачи или имеют для этого ограниченные возможности.

Групповые адреса (адреса класса D) используются для отправки сообщений определенному множеству адресатов (multicasting). Такая возможность необходима для многих приложений, например для реализации интерактивных конференций, отправки почты или новостей группе получателей. Для поддержки групповой передачи хосты и маршрутизаторы используют протокол IGMP, который предоставляет всем системам в физической сети информацию о том, какие хосты принадлежат к какой группе в настоящее время.

Уникальный IP-адрес назначается каждому сетевому интерфейсу специальной организацией, Internet Network Information Center (InterNIC), которая отвечает за выделение адресов сетям, объединенным в мировую сеть Internet. Назначение идентификаторов хостов не входит в компетенцию InterNIC и находится в ведении системного администратора. До 1 апреля 1993 г. (дата создания InterNIC) регистрационное обслуживание для Internet (назначение IP-адресов и имен доменов DNS) выполнялось организацией Network Information Center (NIC). В настоящее время NIC выполняет запросы только для сети DDN (Defense Data Network). Всех остальных пользователей Internet обслуживает регистрационный сервис InterNIC.

В связи с бурным ростом Internet 32-битная схема адресации нынешней версии Internet Protocol, IPv4, уже не удовлетворяет потребности Мировой сети. Новая версия, IPv6, проект которой был обнародован в 1991 г., призвана решить эти проблемы. IPv6 обеспечит 128-битный формат IP-адреса и будет поддерживать автоматическое назначение адресов.
