Дешевизна.

Большой опыт использования.

Продолжающиеся нововведения.

3. Богатство выбора. Многие изготовители предлагают аппаратуру построения сетей, базирующуюся на Ethernet.

Недостатки Ethernet:

1. Возможность столкновений сообщений (коллизии, помехи).

2. В случае большой загрузки сети время передачи сообщений непредсказуемо.

Более молодой, по сравнению с Ethernet, является технология Token Ring (ðèñ. 2.8). Она была разработана фирмой IBM. Технология ориентирована на кольцо, по которому постоянно движется маркер.

Каждая АбС работает в Token Ring согласно принципу «Ждать маркера, если необходимо послать сообщение, присоединить его к маркеру, когда он будет проходить мимо. Если проходит маркер, снять с него сообщение и послать маркер дальше».

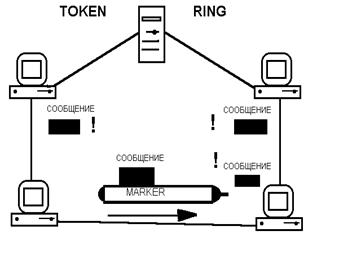

Рис.2.8. Принцип технологии TOKEN RING.

Преимущества:

· гарантированная доставка сообщений;

· высокая скорость (160% Ethernet).

Недостатки:

1. Необходимы дорогостоящие устройства доступа к среде.

2. Технология более сложная в реализации.

3. Необходимы 2 кабеля (для повышения надежности): один входящий, другой исходящий от компьютера к концентратору (2-я модификация кольца, коммутатор).

4. Высокая стоимость (160-200% от Ethernet).

Технология ARCNET была разработана фирмой Datapoint Corporation (ðèñ.2.9). Принцип работы сети ARCNET аналогичен Token Ring, т.е. используется маркер для разрешения АбС передать информацию в соответствующий момент времени.

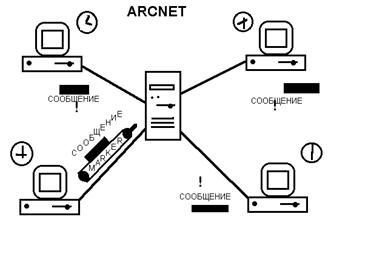

Рис.2.9. Принцип технологии ARCNET.

Однако «способ» реализации маркера здесь отличен от Token Ring. Кроме того, технология ARCNET ориентирована на шину (в случае коаксиального кабеля) или звезду (при наличии витой пары проводов).

Достоинства ARCNET:

· невысокая стоимость(самая дешевая);

· простота использования;

· гибкость.

Недостатки:

· низкое быстродействие (1/4 Ethernet, 1/2 - 1/7 Token Ring);

· плохо работает в условиях мультимедиа, режиме реального времени;

· отсутствуют перспективы развития.

Технологи FDDI появилась в середине 80-х годов и ориентирована на волоконную оптику. FDDI поддерживает сеть с передачей маркера. FDDI опирается на 1-ю модификацию циклического кольца (2 кольца: в первом сообщения передаются по часовой стрелке; во втором - против).

Достоинства:

· очень высокая скорость передачи;

· кольцо может быть окружностью до 200 км. и включать до 1000 устройств.

Недостатки:

· высокая стоимость.

Л и т е р а т у р а

1. Лоу Д.Компьютерные сети для “чайников”. - К.: “Диалектика”, 1995. - 256 с.

2. Титтел Э., Коннор Д. Netware для “чайников”. - К.: “Диалектика”, 1995.

Вопросы для самоконтроля

1. Определите основные преимущества ЛВС перед автономной обработкой данных.

2. Что такое сеть на “нуль-слоте” и в каких случаях ее целесообразно использовать?

3. Попытайтесь определить в каких случаях какую архитектуру (топологию) ЛВС целесообразно использовать.

4. Что такое технология ЛВС? Какие технологии в настоящее время наиболее перспективные, а какие наиболее популярные?

Тема 3. Технические средства реализации физического

и канального уровней локальной сети

Вопросы:

1. Особенности структуры канального и физического уровней ЛВС.

2. Характеристика физических сред.

3. Принципы передачи физических сигналов.

4. Сетевой адаптер.

5. Активный и пассивный концентраторы.

1 вопрос.

Комитет по стандартизации ЛВС IEEE (Institute of Electrical and Electronic Engineers) уточнил структуру уровней 1 и 2 взаимодействия открытых систем, утвержденную Международной организацией стандартов (рис.3.1).

Канальный уровень делится на два подуровня:

1. Управление логическим каналом LLC (Logical Link Control). На этом уровне осуществляется передача кадров между станциями, включая исправление ошибок.

2. Управление доступом к передающей среде MAC ( Medium Access Control). Этот уровень определяет технологию работы сети, которая была описана в разделе 2.

Физический уровень делится на три подуровня:

1. Передача физических сигналов PS (Physical Signaling).

2. Интерфейс с устройством доступа AUI (Access-Unit Interface). Интерфейс представляет собой кабель, позволяющий размещать устройства PS на некотором расстоянии от носителя информации.

3. Подключение к физической среде PMA (Physical Medium Attachment).

Рис.3.1. Эталонная модель IEEE.

2 вопрос.

В качестве физической среды передачи наиболее часто используются: витая пара проводов (рис.3.2), коаксиальный кабель (рис.3.3), оптоволоконные линии (рис.3.4).

Рис.3.2 Двухпроводная линия (витая пара проводов).

Рис.3.3 Коаксиальный кабель.

Рис.3.4 Оптоволоконный проводник

с преобразователем (дешифратором).

Двухпроводная линия TP ( Twisted Pair) является наиболее дешевым носителем данных, ранее применяемых для обеспечения телефонных коммуникаций.

Основные достоинства:

1. Низкая стоимость.

2. Простота монтажных работ по подключению абонента к ЛВС.

Недостатки:

1. Обязательно требуется hub (концентратор) при построении сети.

2. Плохая защищенность от электрических помех (без экранирования). Возможно экранирование (экранирование - металлическая оплетка вокруг отдельно скрученных проводов), но от этого увеличивается стоимость.

3. Простота несанкционированного подключения.

4. Жесткие ограничения на дальность (до 100 м между хабом и ПК, реально всего 23 м ) и скорость передачи (до 10 Мбит/с).

Витая пара может быть использована только в звездообразных ЛВС.

Коаксиальный кабель (Coaxial cable, обозначение: 10base2 - тонкий, 10base5-толстый) имеет среднюю цену, хорошо помехозащищен и применяется для связи на большие расстояния. В ЛВС применяются два основных вида коаксиального кабеля:

1. Широкополосный толстый (10base5 - протяженность 500 м).

2. Широкополосный тонкий (10base2 - протяженность 200 м).

В любом случае коаксиальный кабель состоит из четырех частей (рис.3.3):

1. Внутренний проводник.

2. Слой изолирующего покрытия.

3. Экран.

4. Наружное пластиковое покрытие.

Оптоволоконные линии передают световые сигналы или сигналы в инфракрасном диапазоне. Кабель состоит из светопроводящего наполнителя на кремниевой или пластмассовой основе, заключенного в материал с низким коэффициентом преломления. Благодаря этому световые лучи отражаются от внутренней поверхности кабеля, и потери световой энергии сокращаются до минимума.
