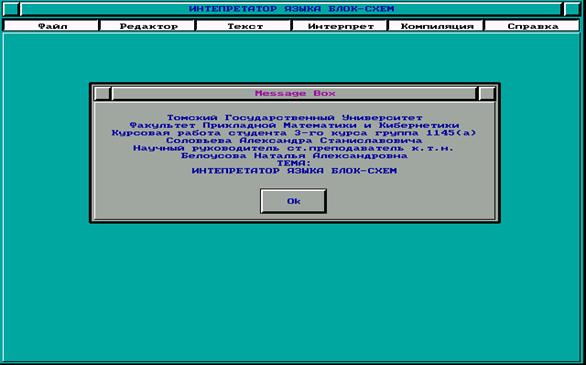

Пункты главного меню имеют следующее назначение:

Файл для того, чтобы создать блок-схему алгоритма, считать её с диска, записать на диск или выйти из системы.

Редактор подменю этого пункта предназначено для создания и редактирования блок-схем. Оно предоставляет набор блоков и стрелок для построения блок-схем, а также предоставляет возможности удалять блоки и производить разметку экрана координатной сеткой.

Текст этот пункт предназначен для набора и редактирования текста внутри блока.

Интерпретация пункты этого меню позволяют запускать пошаговый отладчик, организуют просмотр таблицы переменных, а также запускают интерпретатор.

Справка здесь можно будет получать информацию о системе или о языке блок –схем.

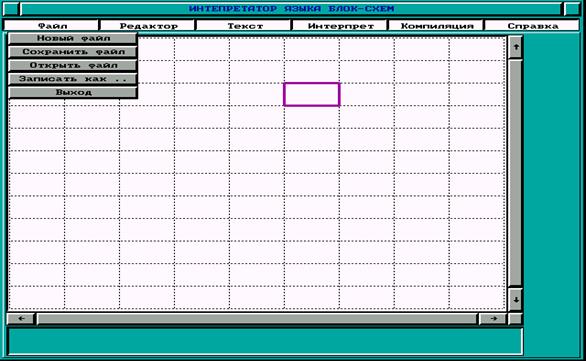

Если Вы выберете пункт “новый файл”, то получите окно графического редактора блок-схем, который будет разбит координатной сеткой, а на поле редактора будет находиться графический указатель, указывающий текущее положение блока.

После выбора пунктов “Блоки” или “Стрелки” справа от поля графического редактора появляются либо стрелки, которыми соединяются блоки, либо непосредственно сами блоки. Перед Вами появилось окно графического редактора (в нем создается и редактируется блок-схема) с набором блоков, предназначенных для рисования блок схемы алгоритма.

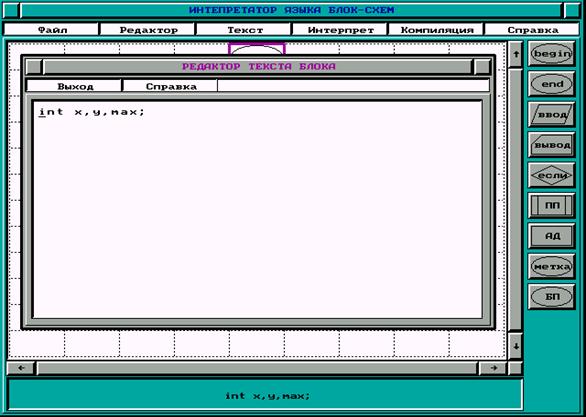

Если Вы нажмете комбинацию <ALT><T>, то перед Вами появится окно текстового редактора. В нем Вы можете производить набор и редактирование текста, который принадлежит данному блоку. Для выхода из него надо нажать клавишу <Esc> при этом текст данного блока будет автоматически сохранен.

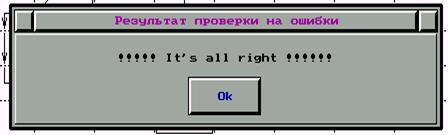

Если Вы решили запустить программу на выполнение, то Вам нужно выбрать пункт “Интерпретация” в главном меню, а в нем пункт “выполнить”. После этого, перед Вами появится окно, которое сообщит Вам, были ли допущены Вами ошибки при создании программы. Если их не было, то перед Вами появится следующее окно, которое называется окном интерпретации.

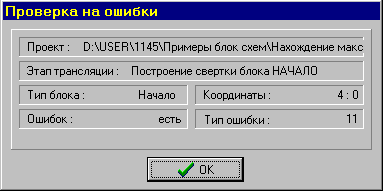

После выполнения проверки и обнаружения ошибок выдается сообщение о наличии ошибок:

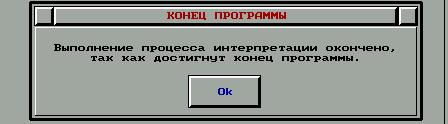

По окончании интерпретации Вам будет выдано сообщение об том, как прошел процесс интерпретации (успешно или нет). Сообщение выглядит следующим образом:

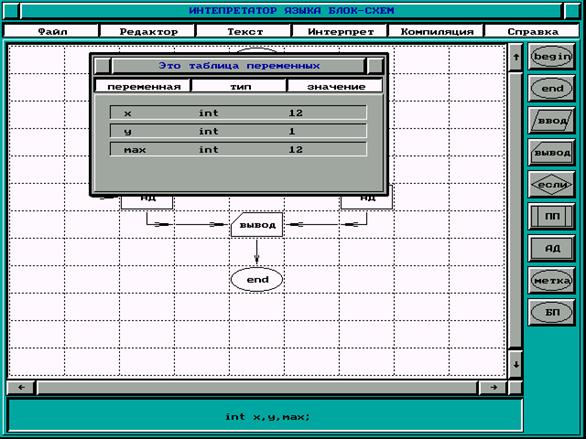

Для того чтобы посмотреть значения переменных надо в этом же подменю выбрать пункт таблица переменных. Выглядеть на мониторе компьютера это будет так:

Чтобы выйти из системы нужно выбрать команду “выход” в меню файл или нажать клавиши: <Alt><X>.

4.4.2.2. Windows версия системы

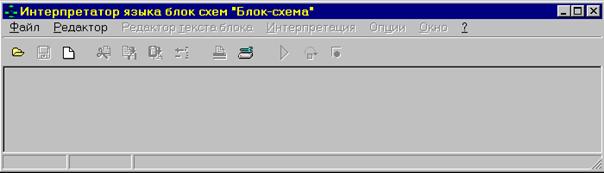

Для запуска системы под операционную систему Windows, Вы должны запустить файл “Блок-схема.exe”. На экране появится главное окно программы.

Пункты главного меню имеют следующее назначение:

Файл для того, чтобы создать блок-схему алгоритма, считать её с диска, записать на диск или выйти из системы.

Редактор подменю этого пункта предназначено для создания и редактирования блок-схем. Оно предоставляет панель инструментов - набор блоков и стрелок для построения блок-схем, а также предоставляет возможности удалять блоки и производить разметку экрана координатной сеткой, а также позволяет работать с буфером обмена.

Редактор текста блока этот пункт предназначен для набора и редактирования текста внутри блока.

Интерпретация пункты этого меню позволяют запускать пошаговый отладчик, организуют просмотр таблицы переменных, а также запускают интерпретатор.

Опции задание параметров системы и планшета.

Окно работа с окнами приложения.

Помощь здесь можно будет получать информацию о системе или о языке блок –схем.

При начальной загрузке отображается короткая панель инструментов, но после того как Вы создадите либо новую блок-схему, либо будете редактировать старую, появятся дополнительные панели инструментов. С их помощью работать с системой становится значительно проще.

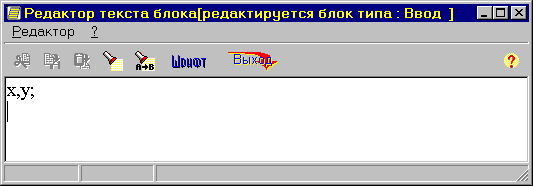

Если Вы активизируете любой нарисованный блок и выберете пункт меню “Редактор текста блока” или дважды щелкните левой клавишей мышки на соответствующем изображении блока, откроется окно текстового редактора.

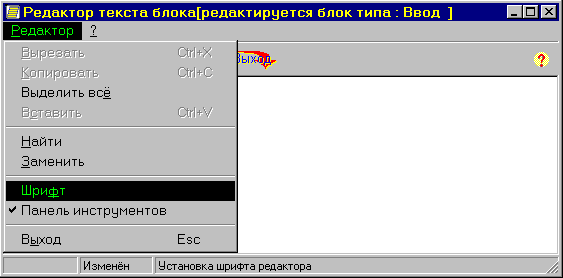

Текстовый редактор позволяет выполнять следующие действия:

· Вырезать выделенный текст из текста блока и записать его в буфер обмена;

· Вставить текст из буфера;

· Изменить шрифт текста;

· Разрешить или запретить доступ к панели инструментов;

· Найти текст по заданому образцу;

· Заменить заданный образец текста на новый текст.

Для выхода из редактора надо нажать клавишу <Esc>, либо кнопку с надписью “Выход”.

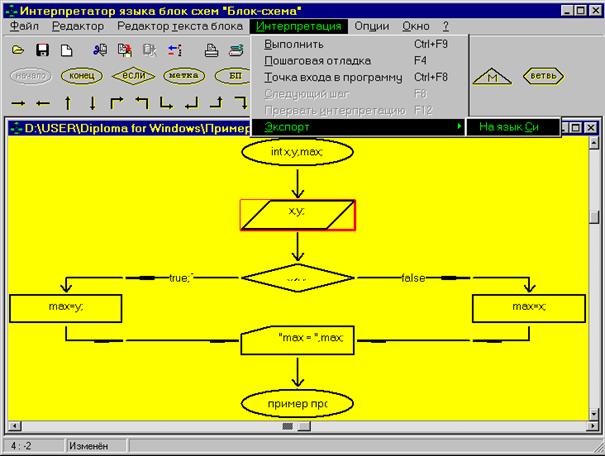

Если Вы решили запустить программу на выполнение, то Вам нужно выбрать пункт “Интерпретация” в главном меню, а в нем пункт “выполнить”. После этого, перед Вами появится окно, которое сообщит Вам, были ли допущены Вами ошибки при создании программы. Если их не было, то программа запускается на исполнение, причем процесс выполнения отображается на блок-схеме.

Кроме команды "выполнить" возможны следующие команды:

· Пошаговая отладка;

· Следующий шаг;

· Прервать интерпретацию;

· Установить точку входа в программу;

· Экспорт на язык программирования Си.

Последние две команды можно выполнять только в режиме пошаговой трансляции.

Во время работы транслятора выдается следующее окно,

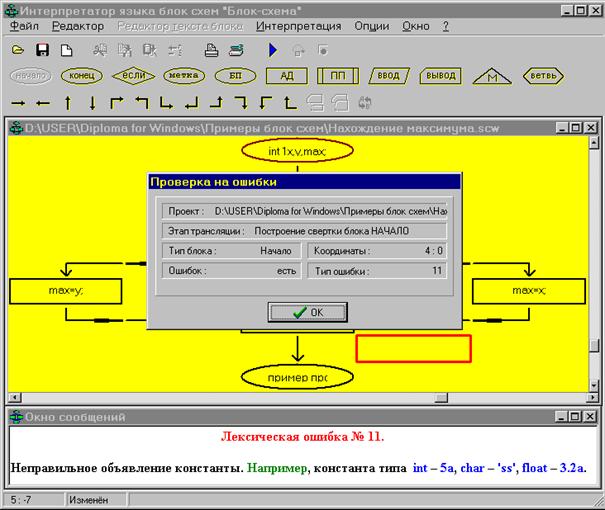

и при обнаружении ошибки выдается окно сообщений, в котором описана возможная ошибка. Например,

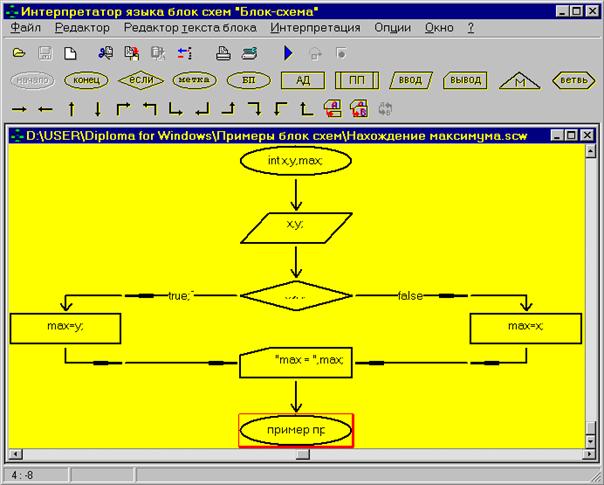

А в общем виде это будет выглядеть следующим образом:

Если вы захотите изменить параметры планшета, то Вам нужно вызвать “свойства ” системы. Для этого Вам нужно один раз нажать правую кнопку мыши. После этого перед Вами появится контекстное меню со следующими пунктами:

· Удалить блок;

· Копировать блок;

· Вставить блок;

· Вырезать;

· Свойства.
