</s:element>

</s:schema>

</wsdl:types>

- <wsdl:message name="convertRub2EuroSoapIn">

<wsdl:part name="parameters" element="tns:convertRub2Euro" />

</wsdl:message>

- <wsdl:message name="convertRub2EuroSoapOut">

<wsdl:part name="parameters" element="tns:convertRub2EuroResponse" />

</wsdl:message>

- <wsdl:portType name="Service1Soap">

- <wsdl:operation name="convertRub2Euro">

<wsdl:input message="tns:convertRub2EuroSoapIn" />

<wsdl:output message="tns:convertRub2EuroSoapOut" />

</wsdl:operation>

</wsdl:portType>

- <wsdl:binding name="Service1Soap" type="tns:Service1Soap">

<soap:binding transport="http://schemas.xmlsoap.org/soap/http" style="document" />

- <wsdl:operation name="convertRub2Euro">

<soap:operation soapAction="http://localhost/myWebServices/convertRub2Euro" style="document" />

- <wsdl:input>

<soap:body use="literal" />

</wsdl:input>

- <wsdl:output>

<soap:body use="literal" />

</wsdl:output>

</wsdl:operation>

</wsdl:binding>

- <wsdl:binding name="Service1Soap12" type="tns:Service1Soap">

<soap12:binding transport="http://schemas.xmlsoap.org/soap/http" style="document" />

- <wsdl:operation name="convertRub2Euro">

<soap12:operation soapAction="http://localhost/myWebServices/convertRub2Euro" style="document" />

- <wsdl:input>

<soap12:body use="literal" />

</wsdl:input>

- <wsdl:output>

<soap12:body use="literal" />

</wsdl:output>

</wsdl:operation>

</wsdl:binding>

- <wsdl:service name="Service1">

- <wsdl:port name="Service1Soap" binding="tns:Service1Soap">

<soap:address location="http://localhost/myWebService/Service1.asmx" />

</wsdl:port>

- <wsdl:port name="Service1Soap12" binding="tns:Service1Soap12">

<soap12:address location="http://localhost/myWebService/Service1.asmx" />

</wsdl:port>

</wsdl:service>

</wsdl:definitions>

Примитивная web – служба готова к использованию. Нажав на название функции, откроется следующая страница в которой помимо технической информации о службе присутствуют поля для ввода входных параметров созданной функции

Service1

Click here for a complete list of operations.

convertRub2Euro

Test

To test the operation using the HTTP POST protocol, click the 'Invoke' button.

SOAP

The following is a sample SOAP request and response. The placeholders shown need to be replaced with actual values. POST /myWebService/Service1.asmx HTTP/1.1Host: localhostContent-Type: text/xml; charset=utf-8Content-Length: lengthSOAPAction: "http://localhost/myWebServices/convertRub2Euro" <?xml version="1.0" encoding="utf-8"?><soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"> <soap:Body> <convertRub2Euro xmlns="http://localhost/myWebServices"> <num>double</num> <kurs>double</kurs> </convertRub2Euro> </soap:Body></soap:Envelope>HTTP/1.1 200 OKContent-Type: text/xml; charset=utf-8Content-Length: length <?xml version="1.0" encoding="utf-8"?><soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"> <soap:Body> <convertRub2EuroResponse xmlns="http://localhost/myWebServices"> <convertRub2EuroResult>string</convertRub2EuroResult> </convertRub2EuroResponse> </soap:Body></soap:Envelope>

HTTP POST

The following is a sample HTTP POST request and response. The placeholders shown need to be replaced with actual values. POST /myWebService/Service1.asmx/convertRub2Euro HTTP/1.1Host: localhostContent-Type: application/x-www-form-urlencodedContent-Length: length num=string&kurs=stringHTTP/1.1 200 OKContent-Type: text/xml; charset=utf-8Content-Length: length <?xml version="1.0" encoding="utf-8"?><string xmlns="http://localhost/myWebServices">string</string>

Введем сумму равную 12 и курс равный 12 в ресультат е после нажатия на кнопку invoke будет выдан результат в виде xml

<?xml version="1.0" encoding="utf-8" ?>

<string xmlns="http://localhost/myWebServices">144</string>

Здесь содержится посчитанный результат и тип данных которые необходимо использовать при работе с ними

3.2.2 Создание клиента для доступа к web службе.

Web – служба может быть использована приложением работающим на любой платформе. Создадим простейшее windows приложение конторе будет использовать созданную web – службу для перевода курса валют. Само приложение может находиться где угодно поэтом у этап создания windows приложения пропустим и приступим к подключению web – службы к нашему приложению.

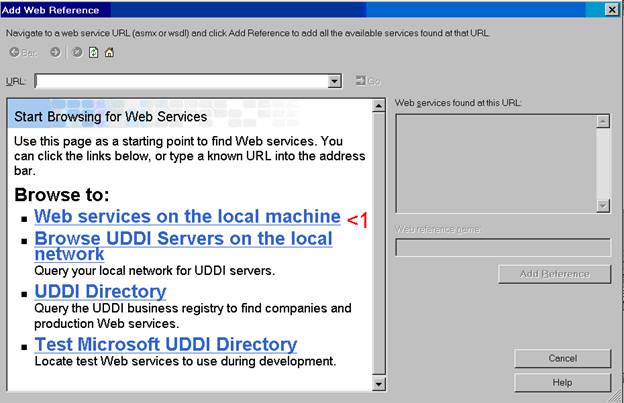

В Solution Explorer -> Add Reference нажимаем правую кнопку мыши и выбираем Add Web Reference. В появившемся окне (рис. 3-5) выбираем Web services on the local machine, так как наша созданная web служба находиться на локальном компьютере. Если есть локальная сеть и служба доступна из нее то искать её естественно нужно в Browse UDDI Servers on the local network
