После снятия изоляции, оголенные концы проводов зачищают, а многопроволочные жилы скручивают под углом 15—300 к оси провода. Последнюю операцию выполняют вручную (сечение жилы ме­нее 0,11 мм2 ), плоскогубцами или с помощью специальных приспо­соблений. Подготовленные концы проводов подвергают горячему облуживанию путем погружения в ванну с припоем.

.Маркировка проводов необходима для облегчения монтажа, контроля, нахождения неисправностей и ремонта. Применяют про­вода с цветной изоляцией и маркируют их с помощью бирок, липких лепт или путем нанесения маркировочных обозначений непосредственно на изоляцию проводов. Провода с цветной изоляцией обычно используют при внутреннем монтаже ЭВА. На электромонтажных схемах указывают цвет монтажных проводов сокращенными обозначениями или цифровыми шифрами.

Маркировка проводов липкими лентами заключается в наложе­нии на концы проводов бандажей из этой ленты. Наибольшее при­менение получила маркировка с помощью маркировочных бирок, изготовленных из полихлорвиниловых трубок. Бирку закрепляют на конце провода. При этом бирка должна перекрывать обрез его изо­лирующей оплетки на 1—3 мм. Бирки надевают на провода таким образом, чтобы было исключено сползание их при тряске и вибра­циях. Условные обозначения на поверхности маркировочных бирок оговорены в электромонтажных схемах и выполняются в соответст­вии с отраслевыми стандартами. Изготовление бирок (маркировка, сушка, отрезка) производят на специальных автоматах.

Монтажные провода свивают для исключения электрических наводок и уменьшения взаимного влияния цепей. Шаг свивания составляет 10—40 мм и увеличивается в зависимости от возраста­ния сечения провода (0,05—0,75 мм2). Эту операцию выполняют вручную с помощью дрели или на специальных станках.

РАСКЛАДКА ПРОВОДОВ

Конструктивно-технологическая отработка жгута дает возмож­ность изготовить его вне ЭВА путем раскладки монтажных прово­дов и кабелей на шаблоне. В зависимости от конфигурации жгу­тов применяют плоские или объемные шаблоны. Плоский шаблон (рис. 8) представ­ляет собой

основание 2, на ко­тором в соответствии с трасси­-

Рис. 8. Плоский шаблон для раскладки ровкой (см. рис. 2) 'и конфи­гурацией жгута

проводов расположены металлические шпильки 1.

Между шпильками произво­дят укладку монтажных про­водов. Чтобы предохранить провода от повреждения, на шпильки надеты изоляционные трубки. Для фиксации концов проводов в конструкции шаблона предусмотрены отверстия, рас­положенные рядом со шпильками, или специальные зажимы. Объ­емный шаблон имеет дополнительные элементы, позволяющие вес­ти раскладку проводов и фиксацию их в трех плоскостях.

Существуют универсальные плоские шаблоны, которые имеют отверстия, расположенные с определенным шагом и предназначен­ные для установки шпилек. Схема размещения шпилек на шаблоне может быть изменена в зависимости от трассировки и конфигура­ции жгута.

Разработаны конструкции электрифицированных шаблонов, которые повышают производительность изготовления жгутов и ис­ключают ошибки монтажа. На таком шаблоне концы монтажных проводов фиксируют специальными зажимами, электрически свя­занными с сигнальными (зеленые) и контрольными (красные) лам­пами. Лампы и зажимы-кнопки коммутированы таким образом, что при включении шаблона в сеть загораются две лампочки первой трассы. При правильной укладке и фиксации провода загораются лампочки второй трассы и т. д. Электрифицированные шаблоны дороже обычных, и их целесообразно применять в серийном произ­водстве ЭВА.

При раскладке проводов на шаблонах, определены некоторые общие правила. Из проводов различного сечения следует изготав­ливать несколько жгутов, объединяя провода, близкие по диамет­рам. изоляции (например, от 1 до 3 и от 3 до 6 мм). Экранирован­ные привода должны быть расположены внутри жгута, поэтому с них начинают раскладку. Экраны предварительно разделывают и спаивают, при наличии наружной металлической оплетки ее обма­тывают киперной лентой или изолируют трубкой. Внутрь жгута укладывают короткие провода малых сечений. Длинные провода укладывают снаружи с образованием лицевой стороны. Запасные провода должны находиться сверху с обеспечением доступа к их концам. Эти правила достаточно легко выполнить при раскладке вручную.

Последовательность раскладки проводов на шаблоне вручную устанавливается таблице» соединений с учетом перечисленных правил. Часто на шаблоне размещают чертеж-схему с обозначени­ем трасс. Конец провода, смотанного с бухты, маркируют с помо­щью бирки и фиксируют на шаблоне. Провод отрезают по месту после раскладки между шпильками и маркируют его конец. Эти переходы повторяют многократно. Разделку концов при такой по­следовательности операций осуществляют после вязки жгута. Руч­ную раскладку на шаблоне выполняет монтажник, и она весьма трудоемка. В серийном производстве она может быть механизиро­вана с помощью устройства с программным управлением.

ВЯЗКА ЖГУТОВ

Два (и более) параллельно идущих по одной трассе изолирован­ных провода длиной более 50 мм должны быть связаны в жгут. Исключением может явиться только недопустимое увеличение вза­имных наводок в электрических цепях. Для вязки применяют нитки, шнуры, тесьму, изоляционные ленты, термоусадочные трубки и др. Операцию осуществляют, как правило, на шаблоне.

Шаг вязки t зависит от сечения проводов, числа проводов n и диаметра D жгута (табл. 2). На криволинейных участках шаг должен быть уменьшен в зависимости от диаметра н радиуса изги­ба жгута. В местах разветвления проводов вязка должна иметь 2—5 витков на всех ветвях, бандажи должны быть сделаны из 2—3

рядом лежащих петель. Концы жгута должны иметь бандажи и оконечные узлы

(рис. 9).

Таблица 2. Шаг вязки жгутов

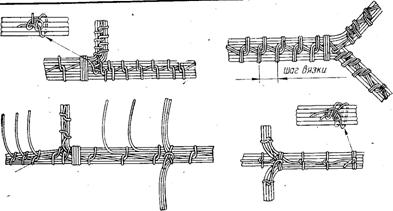

Рис. 9. Способы вязки жгута

Вязку осуществляют в одну, две нитки и более с натяжением вручную или с помощью приспособлений. Для снижения трудоемко­сти процесс вязки жгутов механизируют, используя пневматические пистолеты [4], а иногда и автоматизируют, осуществляя вязку жгу­тов на специальных полуавтоматических станках. Последователь­ность вязки жгутов показана на рис. 10, а—д.
