Конструктивно устройство для подачи бумаги выполняется различно в разных типах принтеров, однако существуют две основных схемы, те или иные варианты которых используются наиболее часто. Каждая из этих схем по-своему удобна, и, в то же время, каждая не свободна от некоторых недостатков. Схемы с верхней подачей бумаги требуют наличия достаточной зоны обслуживания сверху корпуса принтера, поэтому такие принтеры мало пригодны (или иногда даже вовсе не пригодны) для установки в нишах с ограниченной высотой. Расположенный снизу приемный лоток часто делается откидным, а иногда и вовсе отсутствует. При таком устройстве принтер занимает меньше места на рабочем столе, что иногда немаловажно. Такая конструкция используется в принтерах Epson, Canon. В схемах с нижней подачей приемный лоток располагается над подающим, что обеспечивает максимум удобств при эксплуатации. Такая схема расположения лотков характерна для большинства струйных принтеров, выпускаемых под торговой маркой HP. Ненужность верхней зоны обслуживания позволяет устанавливать этот принтер в нишах ограниченной высоты (равной высоте самого принтера). К недостаткам таких принтеров следует отнести то, что они занимают больше места на рабочем столе. Иногда это компенсируется возможностью складывать приемный и подающий лотки в нерабочем состоянии. В таких случаях, для приведения принтера в работоспособное состояние необходимы вспомогательные операции по приведению лотков в рабочее положение. В большинстве принтеров HP лотки не складываются, что обеспечивает постоянную готовность к работе.

Синхронное взаимодействие всех механизмов принтера, а также его связь с системным блоком ПК обеспечивается устройством управления. Это сложное электронное устройство, представляющее собой мини-компьютер. Именно оно осуществляет двухсторонний обмен информацией с ПК, хранение и необходимые преобразования информации, формирование управляющих сигналов на рабочие органы принтера.

Для контроля за состоянием принтера обычно предусмотрены элементы управления и индикации. Управление осуществляется при помощи кнопок, а индикация - светодиодов. Число органов управления, как правило, невелико, а иногда они вообще отсутствуют, а управление принтером и индикация его состояния производятся при помощи самого ПК.

Для подключения принтера к ПК используется параллельный порт. Первоначально принтеры подключались к ранее разработанному последовательному порту RS-232. Однако этот порт был достаточно дорогим (он не интегрировался в системную плату, как это принято сегодня, а располагался на отдельной плате расширения), что останавливало потенциальных покупателей принтеров. С целью решения этой проблемы фирма Centronics в 1976 году разработала специально для подключения принтеров параллельный 8-ми битный интерфейс. Новый интерфейс оказался не только дешевле последовательного, но и гораздо производительнее обеспечивая 500 Кбит/с (вместо 20 Кбит/с для последовательного порта). Единственным недостатком нового порта была относительно небольшая длина соединительного кабеля, которая для нормальной работы не должна превышать 1,8 м (против 15м для последовательного порта). Этот недостаток для работы с принтером был несущественен по сравнению с массой достоинств, и новый интерфейс стал повсеместно применяться для подключения принтеров. С тех пор параллельный порт неоднократно усовершенствовался.

Все элементы конструкции, входящие в принтер, собраны на металлическом шасси, которое часто выполняет роль нижней плоскости принтера. Элементы конструкции закрыты пластмассовым корпусом. Центральную часть принтера занимает тракт прохождения бумаги. Слева обычно размещаются элементы привода, а с правой стороны - место парковки головок. Здесь часто размещаются устройства управления и контроля и управляющая электроника. Обычно компоновка принтера достаточно плотная и, несмотря на кажущиеся большие габариты, свободное место внутри принтера практически отсутствует. Это обстоятельство иногда вынуждает делать выносной блок питания, который в эксплуатации менее удобен. Встроенные блоки питания обычно устанавливаются в принтерах Epson, для принтеров HP и Canon характерен выносной блок питания.

Принцип работы

Принцип работы струйных принтеров напоминает игольчатые принтеры. Вместо иголок здесь применяются тонкие сопла, которые находятся в головке принтера. В этой головке установлен резервуар с жидкими чернилами, которые через сопла как микрочастицы переносятся на материал носителя. Число сопел находится в диапазоне от 16 до 64, а иногда и до нескольких сотен.

Для хранения чернил используются два метода:

1) головка принтера объединена с резервуаром для чернил; замена резервуара с чернилами одновременно связана с заменой головки;

2) используется отдельный резервуар, который через систему капилляров обеспечивает чернилами головки принтера.

В основе принципа действия струйных принтеров лежат:

· пьезоэлектрический метод;

· метод газовых пузырей.

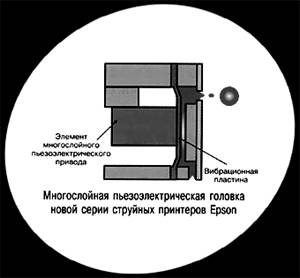

Для реализации пьезоэлектрического метода в каждое сопло установлен плоский пьезокристалл, связанный с диафрагмой. Под воздействием электрического тока происходит деформация пьезоэлемента. При печати, находящийся в трубке пьезоэлемент, сжимая и разжимая трубку, наполняет капиллярную систему чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила, которые выдавились наружу, образуют на бумаге точки. Струйные принтеры с использованием данной технологии выпускают фирмы Epson, Brother и др.

Метод газовых пузырей базируется на термической технологии. Каждое сопло оборудовано нагревательным элементом, который, при пропускании через него тока, за несколько микросекунд нагревается до температуры около 500 градусов. Возникающие при резком нагревании газовые пузыри стараются вытолкнуть через выходное отверстие сопла порцию (каплю) жидких чернил, которые переносятся на бумагу. При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается, и через входное отверстие поступает новая порция чернил. Данная технология используется в изделиях фирм Hewlett-Pаckard и Canon.

Цветные струйные принтеры имеют более высокое качество печати по сравнению с игольчатыми цветными принтерами и невысокую стоимость по сравнению с лазерными. Цветное изображение получается за счет использования (наложения друг на друга) четырех основных цветов. Уровень шума струйных принтеров значительно ниже, чем у игольчатых, поскольку его источником является только двигатель, управляющий перемещением печатающей головки. При черновой печати скорость струйного принтера значительно выше, чем у игольчатого. При печати с качеством LQ скорость составляет 3-4 (до 10) страницы в минуту. Качество печати зависит от количества сопел в печатающей головке - чем их больше, тем выше качество. Большое значение имеет качество и толщина бумаги. Выпускается специальная бумага для струйных принтеров, но можно печатать на обычной бумаге плотностью от 60 до 135 г/кв.м. В некоторых моделях для быстрого высыхания чернил применяется подогрев бумаги. Разрешение струйных принтеров при печати графики составляет от 300*300 до 720*720 dpi.
