-Адаптеры

[2]Вне зависимости от используемого кабеля для каждой рабочей станции необходимо иметь сетевой адаптер. Сетевой адаптер – это плата, которая вставляется в материнскую плату компьютера. Она имеет два разъема для подключения к сетевому кабелю.

Некоторые ПК поставляются с заранее установленным сетевым адаптером. При выборе сетевого адаптера для ПК необходимо учитывать:

скорость концентратором, коммутатора или принт-сервера, к которому ПК подключается: 10 Мбит/с (Ethernet) и 100 Мбит/с Fast Ethernet.

Тип соединения: RJ-45 - для витой пары, BNC - для коаксиального кабеля.

Тип слота ПК, предназначенный для установки сетевого адаптера: ISA или PCI.

-Серверы

Для обеспечения функционирования локальной сети часто выделяется специальный компьютер – сервер, или несколько таких компьютеров. На дисках серверов располагаются совместно используемые программы, базы данных и т.д. Остальные компьютеры локальной сети часто называются рабочими станциями. На тех рабочих станциях, где требуется обрабатывать только данные на сервере, часто для экономии, не устанавливают жестких дисков. В сетях, состоящих более чем из 20-25 компьютеров, наличие сервера обязательно – иначе, как правило, производительность сети будет неудовлетворительной. Сервер необходим и при совместной интенсивной работе с какой –либо базой данных.

Используя вышесказанное можно организовать проводную сеть в умном доме

2.2.3. Проводная сеть в умном доме(LexComHome)

[5]LexCom Home — это решение, которое делает домашнюю сеть гибкой и современной, способно удовлетворить любые будущие потребности с использованием широкополосной цифровой связи и, в то же время, работающее с более старыми системами.

Система LexCom Home имеет полосу пропускания 862 МГц, что позволяет использовать ее для передачи телевизионных, телефонных сигналов и компьютерных коммуникаций. Все виды входящих сигналов распределяются через общую кабельную систему к универсальным абонентским розеткам, к любой из которых можно подключить компьютер, телефон, факс, телевизор и т.п Таким образом, розетка может изменить свою функцию за 10 секунд и Вы больше не стеснены в перемещениях по своему дому!

Решения LexCom Home позволяют передавать данные, аудио- и видеосигналы, сигналы телефонной линии (как аналоговые, так и ISDN), да и практически любые другие виды сигналов по одному и тому же кабелю. Используя эту технологию, вы получаете поистине неограниченные возможности: можете перемещать в своем доме телефоны, компьютеры, телевизоры, тюнеры, СD- и DVD-проигрыватели, не задумываясь о том, как подключить их к источникам сигналов или соединить между собой. Более того, у вас будет возможность не только передавать данные с компьютера на компьютер, но и, например, смотреть видеоролики или слушать любимые MP3-записи с вашего компьютера при помощи ТВ или FM-тюнера, установленного в любой из комнат. Вы сможете, пользуясь одним пультом дистанционного управления для всей вашей техники (включая также системы управления освещением и микроклиматом), передавать через кабельную систему сигналы управления устройствами, расположенными в другой части вашего дома.

LexCom Home — звездообразная сеть, которая распределяет сигналы в каждую комнату, тем самым соединяя все комнаты в единую сеть. Можно создать несколько сетей для покрытия больших площадей, в домах с несколькими этажами.

Сеть LexCom Home основана на структурированной кабельной системе с применением широкополосного кабеля витой пары. С помощью этого кабеля все розетки в помещениях подключаются к распределительному центру – к патч-модулям или патч - панели.

Входными коммуникациями для распределительного центра являются кабели от поставщика услуг телефонной связи, интернета, телевизионная антенна и т.п. Используя патч-кабель, любую розетку можно подключить к любому источнику сигнала.

Распределительный центр — сердце сети:

Сюда приходят входящие кабели

Здесь подключаются кабели от настенных розеток

Связи между источниками и приемниками устанавливаются с помощью патч-кордов

Структура системы — модульная

Простое расширение

Универсальные розетки

Экранированный монтажный кабель, восемь проводников

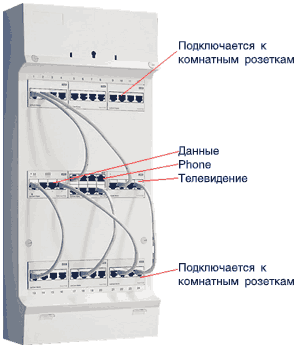

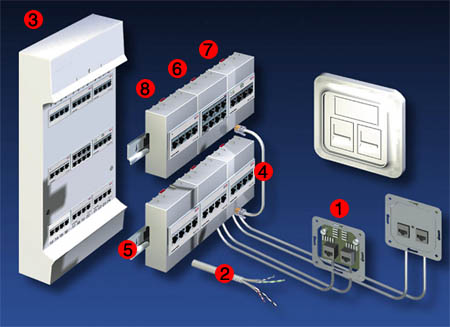

Распределительный щит, где входящие кабели от антенны, кабельное TV, телефон и широкополосная сеть подключаются к домашней сети

Соединительные кабели для простого подключения сигнала к настенной розетке

Универсальные коммутационные модули

Распределительный модуль с восемью точками подключения телефона/ISDN/факса/модема

Концентратор с четырьмя точками подключения для компьютеров

Антенный усилитель для четырех телевизионных подключений

Домашняя кабельная сеть (LexCom Home)

Требования

Предполагается, что в квартире должна быть установлена кабельная сеть общей емкостью 14 розеток для подключения ТВ, видео, DVD, телефона и компьютера в любую из них, и в любое время без перекладки кабелей и вызова специалистов. Кроме того, сеть должна распространять сигналы от DVD, видео и спутникового телевидения ко всем телевизорам установленным в квартире с возможностью дистанционного управления вышеперечисленными приборами из любой комнаты.

Выбор системы

Для реализации перечисленных требований как нельзя лучше подходит система LexCom Home производимая компанией LEXEL. LexCom Home это решение, которое делает домашнюю сеть гибкой и современной. Система LexCom Home имеет полосу пропускания 962 МГц, что позволяет использовать ее для передачи телевизионных, телефонных сигналов и компьютерных коммуникаций. Система устроена так, что все абонентские розетки универсальны. К любой из них можно подключить компьютер, телефон, телевизор и т.д.

LexCom™ Home основана на структурированной кабельной системе с применением широкополосного кабеля витой пары. С помощью этого кабеля все розетки в помещениях подключаются к распределительному центру, к патч-модулям или патч-панелям. Входными коммуникациями для распределительного центра являются кабели от поставщика услуг телефонной связи, интернета, телевизионной антенны и т.п. Используя патч-кабель, любую розетку можно подключить к любому источнику сигнала.

Выбор компонентов

Пассивные компоненты

Розетки Располагаются в комнатах в необходимых местах. Имеют 2 гнезда RJ45. Функция порта розетки устанавливается в распределительном шкафу. Она может быть показана с помощью маркировки.
