ОГЛАВЛЕНИЕ

1. СТРУКТУРНАЯ СХЕМА ЭВМ. ПОКОЛЕНИЯ ЭВМ

2. СИСТЕМЫ СЧИСЛЕНИЯ.

3. АРИФМЕТИЧЕСКИЕ ДЕЙСТВИЯ НАД ДВОИЧНЫМИ ЧИСЛАМИ

3.1 Вычитание с применением обратного кода.

3.2 Образование дополнительного кода.

4. УЗЛЫ ЭВМ.

5. СУММАТОР

6. ПОСЛЕДОВАТЕЛЬНЫЙ СУММАТОР

7. АРИФМЕТИКО - ЛОГИЧЕСКОЕ УСТРОЙСТВО (АЛУ)

8. ДЕШИФРАТОР

9. ПРЕОБРАЗОВАТЕЛИ С ЦИФРОВОЙ ИНДИКАЦИЕЙ

10. ПРЕОБРАЗОВАТЕЛЬ КОДА 8421 В 2421

11. ПРОГРАММИРУЕМАЯ ЛОГИЧЕСКАЯ МАТРИЦА (ПЛМ)

12. НАКАПЛИВАЮЩИЙ СУММАТОР

13. ОСНОВНЫЕ МИКРОПРОЦЕССОРНЫЕ КОМПЛЕКТЫ

14. ТИПОВАЯ СТРУКТУРА ОБРАБАТЫВАЮЩЕЙ ЧАСТИ МП

15. МИКРО ЭВМ НА БАЗЕ МП К580

16. ФОРМАТЫ КОМАНД И СПОСОБЫ АДРЕСАЦИИ

17. ЦЕНТРАЛЬНЫЙ ПРОЦЕССОРНЫЙ ЭЛЕМЕНТ К580

18. СИСТЕМА СБОРА ДАННЫХ НА БАЗЕ МП К580

19. ЦЕНТРАЛЬНЫЙ ПРОЦЕССОРНЫЙ ЭЛЕМЕНТ (ЦПЭ) К589

20. БЛОК МИКРОПРОГРАММНОГО УПРАВЛЕНИЯ (БМУ).

21. СТРУКТУРНАЯ СХЕМА И ПРИНЦИП ДЕЙСТВИЯ БЛОКА

МИКРОПРОГРАММНОГО УПРАВЛЕНИЯ (БМУ)

22. БЛОК ПРИОРИТЕТНОГО ПРЕРЫВАНИЯ (БПП)

23. СХЕМА УСКОРЕННОГО ПЕРЕНОСА (СУП)

24. СХЕМА ОДНОРАЗРЯДНОГО СУММАТОРА С ФОРМИРОВАНИЕМ

ЦИФРЫ ПЕРЕНОСА В СУП

25. ОРГАНИЗАЦИЯ ПАМЯТИ ЭВМ

26. ПОСТОЯННЫЕ ЗАПОМИНАЮЩИЕ УСТРОЙСТВА (ПЗУ)

27. ВНЕШНИЕ ЗАПОМИНАЮЩИЕ УСТРОЙСТВА (ВЗУ)

27.1 Метод записи без возврата к нулю

27.2 Фазовая модуляция.

27.3 Частотная модуляция.

28. УСТРОЙСТВА ВВОДА - ВЫВОДА ИНФОРМАЦИИ

29. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ

30. ВЫВОД ИНФОРМАЦИИ НА ТЕЛЕТАЙП

31. ИНТЕРФЕЙС

32. ОБМЕН ДАННЫМИ МЕЖДУ ОПЕРАТИВНОЙ ПАМЯТЬЮ И

ПЕРИФЕРИЙНЫМИ УСТРОЙСТВАМИ (ПУ)

33. ОБМЕН ДАННЫМИ ПО ПРЕРЫВАНИЯМ

34. СПЕЦИАЛИЗИРОВАННЫЕ УСТРОЙСТВА ИНТЕРФЕЙСА. АЦП

35. АЦП С ОБРАТНОЙ СВЯЗЬЮ (ОС)

36. АЦП СЛЕДЯЩЕГО ТИПА.

37. ЦАП С СУММИРОВАНИЕМ НАПРЯЖЕНИЯ НА ОПЕРАЦИОННОМ

УСИЛИТЕЛЕ (ОУ).

38. ПРИМЕНЕНИЕ МИКРО ЭВМ В СИСТЕМАХ АВТОМАТИЗИРОВАННОГО

УПРАВЛЕНИЯ (САУ)

39. СХЕМА СУММИРОВАНИЯ НАПРЯЖЕНИЯ НА АТТЕНЮАТОРЕ

СОПРОТИВЛЕНИЙ

40. ПРИМЕНЕНИЕ МИКРО ЭВМ В ПРИБОРАХ (СПЕКТРОФОТОМЕТР)

41. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО) ЭВМ.

42. ОПЕРАЦИОННАЯ СИСТЕМА ЭВМ

43. МИКРОПРОЦЕССОРНЫЙ КОМПЛЕКТ К 1804.

44. АССЕМБЛЕР К580

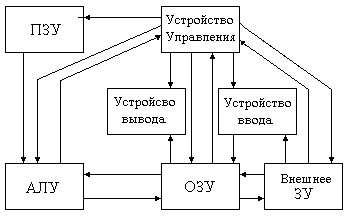

1. СТРУКТУРНАЯ СХЕМА ЭВМ. ПОКОЛЕНИЯ ЭВМ

Создано 4 поколения ЭВМ:

1. 1946 г. создание машины ЭНИАК на электронных лампах. Запоминающие устройства (ЗУ) были построены на электронных. лампах, электронно - лучевых трубках (ЭЛТ) и линиях задержки.

2. 60-е годы. ЭВМ построены на транзисторах, ЗУ на транзисторах, линиях задержки и ферритовых сердечниках.

3. 70-е годы. ЭВМ построены на интегральных микросхемах (ИМС). ЗУ на ИМС.

4. Начало создаваться с 1971 г. с изобретением микропроцессора (МП). Построены на основе больших интегральных схем (БИС) и сверх БИС (СБИС).

Пятое поколение ЭВМ строится по принципу человеческого мозга, управляется голосом, используется новая технология на основе арсенида галлия.

ЭВМ предназначены для обработки информации и отображения результатов обработки. Для решения задачи должна быть написана программа.

Во время решения задачи программа и операнды (числа, над которыми производится операции) находятся в оперативной памяти (ОЗУ). Быстродействие ОЗУ соизмеримо с быстродействием АЛУ. В процессе решения задачи АЛУ постоянно взаимодействует с ОЗУ, передавая в ОЗУ промежуточные и конечные результаты и получая из ОЗУ операнды действия всех частей ЭВМ при решении задачи осуществляется под воздействием управляющих сигналов, вырабатываемых устройством управления в соответствии с программой, записанной в ОЗУ.

ПЗУ предназначено для хранения стандартных программ, таких как sin и cos, констант , е.

Существует еще сверх ОЗУ (СОЗУ), которое обладает малым объемом и высоким быстродействием. СОЗУ применяется для кратковременного хранения операндов и промежуточных результатов.

Качество ЭВМ определяется: объемом ОЗУ (т.е. количеством одновременно хранимых в ОЗУ двоичных слов); быстродействием, определяемым количеством операций в сек. После выполнения задачи, программа и результаты через устройство вывода записываются во внешнее ЗУ. В качестве внешних ЗУ используются магнитная лента, гибкий магнитный диск, магнитный барабан, перфолента, перфокарты. Программа вводится в ОЗУ с внешних ЗУ или с клавиатуры через устройство ввода.

2. СИСТЕМЫ СЧИСЛЕНИЯ.

Основанием системы счисления называют. число, в виде степеней которого может быть записано любое число в данной системе счисления. Системы счисления, применяемые в ЭВМ, ориентированы на двоичную систему, т.к. основой ЭВМ является триггер, имеющий два устойчивых состояния.

В десятичной системе счисления основанием является. 10 и для записи чисел используют символы 0 .9.В двоичной системе основанием является. 2. Для записи чисел используются символы 0 и 1.

Для перевода числа из десятичной системы в двоичную надо последовательно делить на два и результат записывать справа налево, начиная с последнего частного, включая остатки от деления.

Таблица 1
