Некоторая сложность работы RAID 1 в программном режиме заключается в том, что часто система не может быть до конца уверена в идентичности данных двух дисков. Операция сверки двух физических дисков после серьезного сбоя может затянуться на часы и быть очень некстати, поэтому использовать программный RAID 1 следует очень осторожно. Если вы решаетесь на увеличение дисковых массивов в несколько раз только ради надежности, возможно, вам стоит приобрести аппаратный RAID контроллер, который, к тому же, обеспечит замену вышедших из строя дисков прямо на ходу, и следит за синхронностью данных самостоятельно. В любом случае, даже полный отказ одного из дисков не приводит к потере данных, так как диски полностью зеркальны.

RAID 5 (параллельные диски с четностью)

Данная стратегия является в настоящее время наиболее удачной и эффективной схемой работы RAID, состоящих из трех и более дисков. Информация дополняется так называемыми данными четности (parity), которые размещаются на другом физическом диске, нежели реальные данные, контролируемые этой информацией.

Концепцию четности можно понять, например, так: допустим, у нас есть пять бит - например, набор {0, 1, 1, 0, 1}. Мы формируем еще бит - бит четности, шестой, по такому правилу - если число единиц в предыдущих пяти битах четно, он будет равен 1, если нет - 0. В нашем случае число единиц равняется трем, т.е. нечетному числу - наш набор дополнился числом 0 и превратился в {0, 1, 1, 0, 1, <0>}.

Допустим, набору данных причинен урон - {0, X, 1, 0, 1, <0>}. С помощью правила, гласящего нам, что число единиц должно быть нечетно (последний бит), можно догадаться, что на месте X стояла единичка. Наш получившийся набор из шести бит (5 бит данных и 1 бит четности) избыточен и может грамотно скорректировать потерю любого из своих шести бит.

Операции четности могут осуществляться не только с битами, но и с любыми объемами данных, что применяется в простейших алгоритмах восстановления данных.

Возвращаемся к устройству RAID 5:

(рисунок на следующей странице)

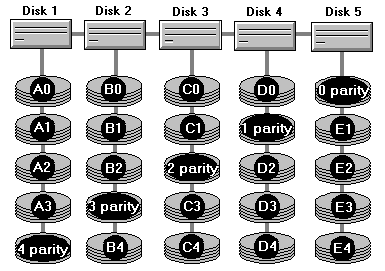

На рисунке изображен массив из пяти дисков. Видно, что каждый диск хранит четыре (условные) части реальных данных и один блок данных четности. Блок четности - скажем, 0 parity - способен восстановить потерю одного из фрагментов - любого, но одного - среди A0, B0, C0 и D0. Все вместе они, в свою очередь, способны восстановить блок 0 parity. Из изображенной структуры RAID видно, что данные, необходимые для полного восстановления всего столбика - то есть информации любого диска в случае сбоя - находятся на других дисках. В этом и заключается восстановление - при записи данных на любой из дисков обновляется также блок четности другого диска, соответствующего текущему блоку (например, при записи в A2 обновляется еще и блок 2 parity). Чтение данных с исправного диска происходит без использования блоков четности, т.е. почти в том же режиме, в каком работает RAID 0. Быстродействие RAID 5 в том виде, в каком это реализовано в NT, даже немного выше, чем у RAID 0.

Единственная накладка - в случае сбоя производительность массива снижается в огромное количество раз, так как при невозможности напрямую считать, например, D4, нужно будет восстанавливать данные этого блока с использованием всех других дисков одновременно - в нашем случае это будут блоки 4 parity, B4, C4 и E4.

Как видно, выход из строя одного из дисков RAID 5 является хоть и не фатальной, но резко аварийной ситуацией - хотя бы из соображений быстродействия чтения с массива. Нетрудно догадаться также, откуда исходит требования как минимум трех дисков - в случае двух накопителей RAID 5 просто вырождается в RAID 1, так как единственный способ создать информацию четности списка из одного элемента - это тем или иным образом дублировать этот элемент.

Допущения, обеспечивающие надежность

RAID также не является панацеей от абсолютно всех бед аппаратуры. Я должен сказать очень неожиданную для некоторых людей вещь: на ненадежном (некорректном) компьютере испортить RAID почти так же легко, как и однодисковую систему. RAID совершенно не спасет в следующих случаях:

• Корректная запись некорректных данных, а также запись данных мимо ожидаемой области. К этому приводят, как и ранее, сбойная память, процессор, шлейф, контроллер, питание привода.
• Если диск не способен сообщить об ошибке чтения.

RAID предназначен для минимизации ущерба всего в одном случае - при физическом отказе жесткого диска или, возможно, контроллера (в случае многоконтроллерного RAID). Отказы памяти, операционной системы, да и вообще всего остального RAID-ом не предусмотрены - точно так же, как и стратегией работы одиночной NTFS.

И, напоследок, аксиома работы вышеописанных уровней RAID-а - любой сбой одного из дисков системы считается аварией, которую необходимо как можно быстрее ликвидировать. Особенно это относится к RAID 0 и RAID 5, штатная работа которых в условиях аварии одного из дисков практически невозможна.

Более подробно с системой программных RAID Windows NT можно ознакомится в справке к программе (или модулю - в Windows 2000, Windows XP) Disk Administrator, где, собственно, и создаются эти типы дисков. Обращаю ваше внимание на то, что способности рабочих станций в создании и использовании RAID-ов сильно ограничены - рабочая станция NT4, к примеру, поддерживает только RAID 0 (параллельные диски), тогда как все описанные варианты работают лишь на серверных вариантах операционных систем.

Часть 6. Стратегия восстановления томов NTFS

Компьютер с NTFS не загружается. Что делать в этом случае? Как восстановить данные? Возможны два случая, действия в которых несколько отличаются друг от друга. К сожалению, простых стратегий восстановления NT и, соответственно, NTFS не существует - система достаточно сложна и не имеет простейших загрузочных средств, как, например, DOS или Windows 95/98.

Первый вариант - система находилась на том же NTFS диске. Система просто-напросто перестала загружаться. Что же, тогда нам в 90% случаев предстоит поднимать не NTFS, а саму NT. Данная операция выходит далеко за рамки данной статьи, поэтому описываю лишь способ поставить рядом (на тот же NTFS раздел) еще одну систему NT, на которой можно будет в дальнейшем работать (и которая сможет считать ваши данные).

Пользователи NT4 смогут поставить систему прямо на NTFS, каким-либо образом загрузившись в программу установки.

Вам понадобится CD диск, который представляет собой корректный дистрибутив NT4. Такими свойствами, скорее всего, обладают диски, на которых NT4 находится в каталоге под именем i386, расположенном в корневом каталоге. Команда winnt /?, запущенная в этом каталоге, поможет вам выбрать ключи для создания трех загрузочных дискет, с которых можно будет запустить установку NT4 прямо на диск NTFS. Можно выбрать другой каталог установки - например, \winnt2, чтобы затем попытаться реанимировать вашу первую установленную NT4, если вы видите подходы к этой специфической проблеме, которая под силу только специалистам. Устанавливаемая заново операционная система корректно впишет себя в загрузочную область диска и нисколько не помешает вашему старому NT4.
