Интерфейс ESDI обеспечивал три сигнала выбора устройства, что позволяло подключать к нему до 7 накопителей. Сигналы выбора головки позволяли напрямую адресовать до 16 головок, однако специальная команда Select Head Group позволяла использовать до 256 головок (16 групп по 16 головок в каждой).

SCSI

Первоначальный вариант интерфейса SCSI (Small Computer System Interface) был предложен в конце 70-х годов Shugart Associates под названием SASI (Shugart Associates System Interface) взамен разработанной компанией IBM системной шины IPI (интеллектуальный периферийный интерфейс). После неудачи в конкурентной борьбе с фирмой IBM этот интерфейс был предложен комитету ANSI X3T9.2 как интерфейс нижнего уровня под названием SCSI. В 1984 году этот комитет закончил разработку спецификации SCSI-1 и в 1986 году она была опубликована в окончательном виде. Этот интерфейс обеспечивал подключение широкого класса периферийных устройств, таких как винчестеры, принтеры, сканеры, стриммеры, приводы CD-ROM и др. SCSI является интерфейсом системного, а не приборного уровня. В отличие от ST506/412 и других приборных интерфейсов с последовательной передачей информации, SCSI передает биты данных параллельно, что обеспечивает существенное повышение скорости обмена данными между устройством и хост-адаптером.

Интерфейс SCSI используется не только в IBM-совместимых компьютерах, но и семействах Macintosh, SPARC, VAX и др. Одна из причин такого широкого распространения интерфейса SCSI заключается в том, что он не накладывает никаких ограничений на связь между контроллером и периферийным устройством. Шину SCSI можно использовать для связи компьютера с несколькими периферийными устройствами (как внешними, так и внутренними). Более того, допускается совместное использование одного периферийного устройства несколькими компьютерами, подключенными к общей шине SCSI (правда это значительно сложнее сделать, чем написать, но об этом разговор особый). Подключаемые к шине SCSI устройства могут играть роль ведущих (Initiator) или ведомых (Target), при этом одно и то же устройство может быть ведомым в одних случаях и ведущим - в других. Такое разделение функций устройств позволяет организовать передачу данных с одного периферийного устройства на другое (например, резервное копирование данных с винчестера на стриммерную кассету). Обмен между устройствами по магистрали SCSI происходит в соответствии с протоколом высокого уровня и адресация осуществляется на уровне логических, а не физических (как в ESDI) блоков. Программы для работы со SCSI-устройствами не используют физические характеристики конкретного устройства (число головок, цилиндров и т.п.), а имеют дело с логическими блоками, что дает возможность работы фактически со всеми блочными устройствами.

Для подключения устройств SCSI используется кабель (как правило плоский) с 50-контактными разъемами (Приложение 3). Возможны как синфазная, так и дифференциальная (с помощью "токовой петли") передача данных по кабелю; при синфазной передаче длина кабеля может достигать 6м, при дифференциальной - 25м. Для гарантированной передачи сигналов по магистрали SCSI линию требуется согласовывать с помощью терминаторов (набора резисторов), устанавливаемых по обоим концам шины SCSI.

Спецификация SCSI предусматривает подключение к шине до восьми устройств, однако с учетом того, что каждое устройство может содержать 8 логических блоков, а каждый блок - 256 подблоков, возможности расширения являются фактически неограниченными. Каждое подключаемое к шине SCSI устройство имеет свой идентификатор, устанавливаемый с помощью перемычек или переключателей непосредственно в устройстве. Идентификаторы позволяют адресовать устройства и задают их приоритет (чем больше значение идентификатора, тем выше приоритет устройства).

На протяжении последних лет интерфейс SCSI был существенно расширен - появились спецификации Fast-SCSI и Wide-SCSI, обеспечивающие более высокую скорость обмена данными с устройствами SCSI. В настоящее время интерфейс SCSI используется в основном в высокопроизводительных системах, предназначенных для коллективного использования (диски файловых серверов, сканеры и т.д.).

ATA

Спецификация IDE/ATA была предложена в качестве недорогой альтернативы интерфейсам ESDI и SCSI для персональных компьютеров семейств IBM PC XT/AT. В результате сотрудничества компании Western Digital с Compaq Computer Corporation был разработан интерфейс IDE (Integrated Drive Electronics), называемый также АТА (AT attachment). Первые промышленные устройства на базе IDE/ATA были выпущены в 1986 году. Интерфейс был стандартизован (ANSI X3T9.2/90-143) в 1990г. как ATA (AT Attachment). Основным отличием нового интерфейса была реализация большинства функций контроллера непосредственно на плате дискового накопителя. Такой подход упростил и удешевил хост-адаптеры, используемые для подключения винчестеров к компьютеру, и позволил обеспечить высокий уровень совместимости устройств разных фирм.

Используемые устройствами IDE адреса ввода/вывода совпадают с адресами ST506/412, но функции контроллера перенесены на плату управления приводом диска и головок винчестера. Информация о геометрии диска (число головок, цилиндров и секторов) хранится в самом устройстве. Зачастую в BIOS передаются логические параметры диска, не совпадающие с его физическими параметрами, т.е. используется трансляция, что позволяет устанавливать винчестеры в компьютеры со старыми BIOS, не обеспечивающими возможность произвольной установки параметров устройства (в большинстве современных реализаций BIOS такая возможность поддерживается как тип 47 - User Defined).

Базовый набор команд интерфейса IDE полностью соответствовал набору команд контроллера WD1002/1003 компании Western Digital, который был использован в компьютере IBM PC AT. При стандартизации интерфейса IDE к 12 базовым командам было добавлено еще столько же. Перенос большинства функций контроллера на плату управления позволяет несколько повысить скорость обмена данными с диском. Как правило диски IDE имеют небольшую встроенную кэш-память (до 256Кб) и позволяют работать с фактором чередования 1:1 (дорожка может быть прочитана целиком за один оборот диска).

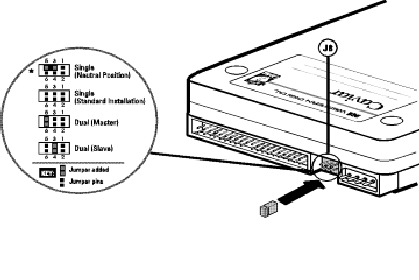

Хост-адаптер для подключения дисков IDE зачастую устанавливается на системной плате (Mother board) или совмещается с контроллером дисководов и портами ввода-вывода (последовательными и параллельным) на специальной, вставляемой в гнездо расширения, плате (мультикарте, как ее зачастую называют). Подключение устройств к хост-адаптеру осуществляется с помощью 40-проводного плоского, к которому можно присоединить два винчестера. Для корректной адресации устройств один из винчестеров должен быть установлен в режим Master (ведущий), другой - в режим Slave (ведомый). Режим работы диска задается с помощью перемычек, расположенных как правило около сигнального разъема винчестера.
