Розетка для монтажа на стену внешняя, вид со стороны разъема. |
|
|
Вид без крышки. Розетка Cat. 5 Тип KRONE. Здесь используется пластина с щелью. Заталкивая провод в щель, вы прорезаете изоляцию и жила кабеля входит в контакт с пластиной. Пластина повернута на 45 градусов. Для монтажа проводов продается специальный инструмент, который помимо заталкивания проводов в щель, обрезает лишнее. |
|
|
Разъем категории 3 (cat 3). Провода кабеля закрепляются внутри корпуса при помощи шурупов,ввинчиваемых в корпус. Это более старый тип розеток. При переходе на сети 100Мбит их придется заменять на разетки пятой категории (cat5). Для установки розетки вам потребуется расплести кабель на необходимую длину, очистить провода от изоляции и свинтить их с проводами идущими от разъема. Старайтесь расплетать кабель на как можно меньшую длину, для уменьшения количества возможных наводок. |
|
|
С формулировками наблюдается небольшая путаница. Тут фигурируют такие слова: гнездо, разъем, розетка, ответная часть вилки RJ-45. Но перефразируя - "называйте хоть горшком, только позвольте вилку воткнуть". |
7. UTP
Неэкранированная витая пара (Unshielded Twisted Pair)
|

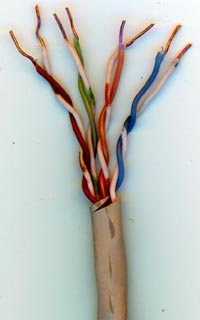

Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки. Каждая паpа состоит из пpовода, именуемого "Ring" и пpовода "Tip". ( Hазвания пpоизошли из телефонии). Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как Ring1, Tip1, Ring2, Tip2, . . Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему. Синий/Белый для 1-ой паpы, оpанжевый/белый - для 2-й, зеленый/белый - для 3-й коpичневый/белый - для 4-й и так далее 25 паp. Для каждой паpы пpоводов Ring-пpовод окpашен в основной цвет с полосками дополнительного, а Tip-пpовод - наобоpот. Hапpимеp, для паpы 1 Ring1-пpовод будет синий с белыми полосками, а Tip1-провод - белый с синими полосками. На практике, когда количество пар невелико (4 пары), часто не применяется окраска основного провода полосками цвета дополнительного. В этом случае провода имеют цвет в парах : Синий и белый с синими полосками Оранжевый и белый с оранжевыми полосками Зеленый и белый с зелеными полосками Коричневый и белый с коричневыми полосками. |
|
Для обозначения диаметра провода часто применяется американская мера - AWG (American Wire Gauge)(gauge-калибр, диаметр). Нормальный провод для использования в 10 Base-T соответствует 22 или 24 AWG. Причем чем меньше диаметр провода, тем больше эта величина. Согласно стандартам, провод делится на несколько категорий по своей "пропускной способности".
|
ANSI/EIA/TIA-568, ISO/IEC 11801 | |
|
Тип провода |
Область применения |
|
Category 1 (Cat.1) |
Используется для телефонных коммуникаций и не подходит для передачи данных |
|
Cat.2 |
Используется для передачи данных со скорость до 4 Мбит в секунду (Mbps) включительно. |
|
Cat.3 |
Используется для передачи данных со скорость до 10 Мбит в секунду (Mbps) включительно. Применяется в сетях 10Base-T |
|
Cat.4 |
Используется для передачи данных со скорость до 16 Мбит в секунду (Mbps) включительно. Применяется в сетях Token Ring |
|
Cat.5 |
Используется для передачи данных со скорость до 100 Мбит в секунду (Mbps) включительно. Применяется в сетях 100Base-TX и других, требующих такую скорость. |
|
Предварительные (draft) стандарты | |
|
Тип провода |
Область применения |
|
Cat.5+ |
Сертифицирован для частоты до 300 МГц включительно. (IEC 46 Commity draft) |
|
Cat.6 |
Сертифицирован для частоты до 600 МГц включительно. (DIN 44312-5 Draft) |
Обычно на проводе написано, к какой категории он относится. Например: " .CATEGORY 5 UTP ." Международный стандарт ISO/IEC 11801 - эквивалентен EIA/TIA-568.
|
К |
онфигурирование сетевой платы Для нормальной работы каждой сетевой платы ей необходимы адрес ввода-вывода (In/Out port) и номер прерывания (IRQ). Конфигурирование сетевой платы заключается в настройке ее на свободные адрес и прерывание, которые затем будут использоваться операционной системой. Адрес (i/o port) и прерывание(IRQ) для каждой сетевой платы должно быть свое, отличное от других устройств компьютера. Современные сетевай карты, поддерживающие технологию Plug-n-play сами выполняют эту операцию, для всех остальных необходимо самим проделать ее.
Поиск незанятых адреса и прерывания зависит от вашего знания аппаратной части компьютера или программного обеспечения на нем установленного.
1. Адреса и прерывания
Адрес ввода вывода - (In/Out Port, Address) область памяти компьютера, задаваемая в шестнадцатеричном виде (начало области), через которую производится обмен данными с устройством.
|
Стандартные адреса ввода/вывода (I/O Ports) | |
|
Адрес |
Устройство |
|
3F8 |
Последовательный порт COM1 |
|
2F8 |
Последовательный порт COM2 |
|
3E8 |
Последовательный порт COM3 |
|
2E8 |
Последовательный порт COM4 |
|
378 |
Параллельный порт LPT1 |
|
278 |
Параллельный порт LPT2 |
