Иерархические системы.

Типичным представителем (наиболее известным и распространенным) является Information Management System (IMS) фирмы IBM. Первая версия появилась в 1968 г. До сих пор поддерживается много баз данных, что создает существенные проблемы с переходом, как на новую технологию БД, так и на новую технику.

Иерархическая БД состоит из упорядоченного набора деревьев; более точно, из упорядоченного набора нескольких экземпляров одного типа дерева. Тип дерева состоит из одного "корневого" типа записи и упорядоченного набора из нуля или более типов поддеревьев (каждое из которых является некоторым типом дерева). Тип дерева в целом представляет собой иерархически организованный набор типов записи. В IMS использовалась оригинальная и нестандартная терминология: "сегмент" вместо "запись", а под "записью БД" понималось все дерево сегментов.

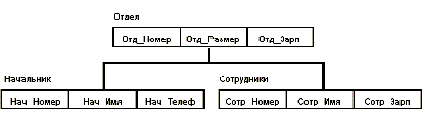

Пример типа дерева (схемы иерархической БД):

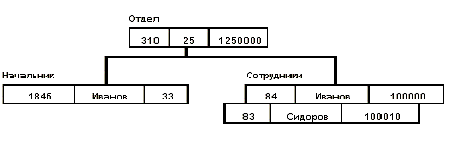

База данных с такой схемой могла бы выглядеть следующим образом (мы показываем один экземпляр дерева):

Все экземпляры данного типа потомка с общим экземпляром типа предка называются близнецами. Для БД определен полный порядок обхода - сверху вниз, слева направо.

Манипулирование данными.

1. Найти указанное дерево БД (например, отдел 310);

2. Перейти от одного дерева к другому;

3. Перейти от одной записи к другой внутри дерева (например, от отдела - к первому сотруднику);

4. Перейти от одной записи к другой в порядке обхода иерархии;

5. Вставить новую запись в указанную позицию;

6. Удалить текущую запись.

Ограничения целостности.

Автоматически поддерживается целостность ссылок между предками и потомками. Основное правило: никакой потомок не может существовать без своего родителя. Заметим, что аналогичное поддержание целостности по ссылкам между записями, не входящими в одну иерархию, не поддерживается

В иерархических системах поддерживалась некоторая форма представлений БД на основе ограничения иерархии.

Сетевые системы.

Типичным представителем является Integrated Database Management System (IDMS) компании Cullinet Software, Inc., предназначенная для использования на машинах основного класса фирмы IBM под управлением большинства операционных систем. Архитектура системы основана на предложениях Data Base Task Group (DBTG) Комитета по языкам программирования Conference on Data Systems Languages (CODASYL), организации, ответственной за определение языка программирования Кобол. Отчет DBTG был опубликован в 1971 г., а в 70-х годах появилось несколько систем, среди которых IDMS.

Сетевой подход к организации данных является расширением иерархического. В иерархических структурах запись-потомок должна иметь в точности одного предка; в сетевой структуре данных потомок может иметь любое число предков. Сетевая БД состоит из набора записей и набора связей между этими записями, а если говорить более точно, из набора экземпляров каждого типа из заданного в схеме БД набора типов записи и набора экземпляров каждого типа из заданного набора типов связи. Тип связи определяется для двух типов записи: предка и потомка. Экземпляр типа связи состоит из одного экземпляра типа записи предка и упорядоченного набора экземпляров типа записи потомка. Для данного типа связи L с типом записи предка P и типом записи потомка C должны выполняться следующие два условия:

1. Каждый экземпляр типа P является предком только в одном экземпляре L;

2. Каждый экземпляр C является потомком не более, чем в одном экземпляре L.

На формирование типов связи не накладываются особые ограничения; но возможны, например, следующие ситуации:

1. Тип записи потомка в одном типе связи L1 может быть типом записи предка в другом типе связи L2 (как в иерархии).

2. Данный тип записи P может быть типом записи предка в любом числе типов связи.

3. Данный тип записи P может быть типом записи потомка в любом числе типов связи.

4. Может существовать любое число типов связи с одним и тем же типом записи предка и одним и тем же типом записи потомка; и если L1 и L2 - два типа связи с одним и тем же типом записи предка P и одним и тем же типом записи потомка C, то правила, по которым образуется родство, в разных связях могут различаться.

5. Типы записи X и Y могут быть предком и потомком в одной связи и потомком и предком - в другой.

6. Предок и потомок могут быть одного типа записи.

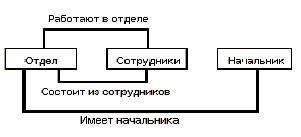

Пример:

Манипулирование данными.

1. Найти конкретную запись в наборе однотипных записей (инженера Сидорова);

2. Перейти от предка к первому потомку по некоторой связи (к первому сотруднику отдела 310);

3. Перейти к следующему потомку в некоторой связи (от Сидорова к Иванову);

4. Перейти от потомка к предку по некоторой связи (найти отдел Сидорова);

5. Создать новую запись;

6. Уничтожить запись;

7. Модифицировать запись;

8. Включить в связь;

9. Исключить из связи;

10. Переставить в другую связь и т.д.

Ограничения целостности.

В принципе их поддержание не требуется, но иногда требуют целостности по ссылкам (как в иерархической модели).

Общие понятия реляционного подхода к организации БД.

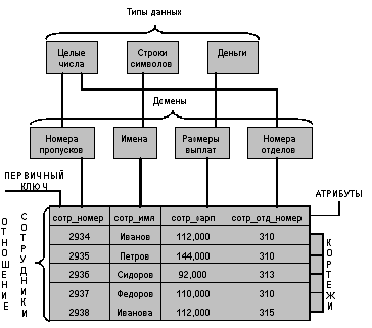

Основными понятиями реляционных баз данных являются тип данных, домен, атрибут, кортеж, первичный ключ и отношение.

Тип данных.

Понятие тип данных в реляционной модели данных полностью адекватно понятию типа данных в языках программирования. Обычно в современных реляционных БД допускается хранение символьных, числовых данных, битовых строк, специализированных числовых данных (таких как "деньги"), а также специальных "темпоральных" данных (дата, время, временной интервал). Достаточно активно развивается подход к расширению возможностей реляционных систем абстрактными типами данных.

Домен.

Понятие домена более специфично для баз данных, хотя и имеет некоторые аналогии с подтипами в некоторых языках программирования. В самом общем виде домен определяется заданием некоторого базового типа данных, к которому относятся элементы домена, и произвольного логического выражения, применяемого к элементу типа данных. Если вычисление этого логического выражения дает результат "истина", то элемент данных является элементом домена. Наиболее правильной интуитивной трактовкой понятия домена является понимание домена как допустимого потенциального множества значений данного типа.
