Рис.1.1.Организационная структура подразделения.

1.2.Информационные потоки в сети подразделения

На рис.1.2 представлена схема информационных потоков в рассматриваемом подразделении.

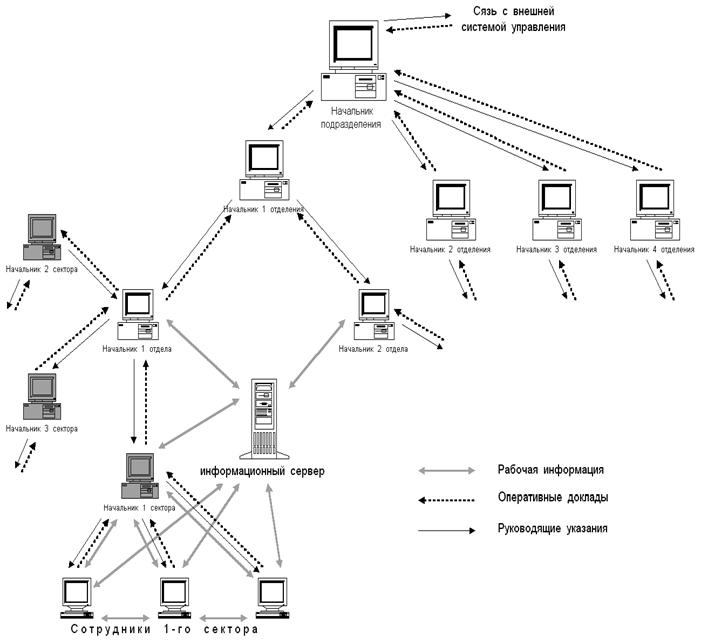

Рис.1.2. Схема информационных потоков ЛВС

Наиболее подробно показаны информационные потоки в пределах одного сектора (для примера взят 1-ый сектор). В других секторах картина потоков информации аналогична.

1.3.Логическая организация сетей Windows NT

1.3.1.Понятие домена и связи доверия

Основным элементом централизованного администрирования в Windows NT Server является домен. Домен - это группа серверов, работающих под управлением Windows NT Server, которая функционирует, как одна система. Все серверы Windows NT в домене используют один и тот же набор учетных карточек пользователя, поэтому достаточно заполнить учетную карточку пользователя только на одном сервере домена, чтобы она распознавалась всеми серверами этого домена.

Связи доверия - это связи между доменами, которые допускают сквозную идентификацию, при которой пользователь, имеющий единственную учетную карточку в домене, получает доступ к целой сети. Если домены и связи доверия хорошо спланированы, то все компьютеры Windows NT распознают каждую учетную карточку пользователя и пользователю надо будет ввести пароль для входа в систему только один раз, чтобы потом иметь доступ к любому серверу сети[1].

1.3.2.Домены: основные административные блоки

Группирование компьютеров в домены дает два важных преимущества сетевым администраторам и пользователям. Наиболее важное - серверы домена составляют (формируют) единый административный блок, совместно использующий службу безопасности и информацию учетных карточек пользователя. Каждый домен имеет одну базу данных, содержащую учетные карточки пользователя и групп, а также установочные параметры политики безопасности. Все серверы домена функционируют либо как первичный контроллер домена, либо как резервный контроллер домена, содержащий копию этой базы данных. Это означает, что администраторам нужно управлять только одной учетной карточкой для каждого пользователя, и каждый пользователь должен использовать (и помнить) пароль только одной учетной карточки. Расширяя административный блок с единственного компьютера на целый домен, Windows NT Server сохраняет усилия администраторов и время пользователей.

Второе преимущество доменов сделано для удобства пользователей: когда пользователи просматривают сеть в поисках доступных ресурсов, они видят сеть, сгруппированную в домены, а не разбросанные по всей сети серверы и принтеры[1].

1.3.3.Связи доверия

Устанавливая связь доверия между доменами сети, мы позволяем использовать учетные карточки пользователя и глобальных групп одного домена в других доменах. Домен облегчает администрирование, поскольку нужно создать учетную карточку для каждого пользователя только один раз, и она даст ему доступ к любому компьютеру сети, а не только к компьютерам одного домена.

Когда устанавливаются отношения доверия между доменами, один домен (доверяющий домен) доверяет другому домену (домен, которому доверяют или доверенный домен).

Согласно этому, доверяющий домен распознает всех пользователей и глобальные группы, учтенные в домене, которому доверяют. Эти учетные карточки могут быть по-разному использованы в доверяющем домене; они могут начать сеанс на рабочих станциях доверяющего домена, могут быть добавлены к локальной группе доверяющего домена и им могут быть даны разрешения и права доверяющего домена.

Отношение (связь) доверия может быть односторонним или двухсторонним. Двухстороннее отношение (связь) доверия - просто пара односторонних связей, где каждый домен доверяет другому.

Доверие между доменами не наследуется. Например, если А доверяет В, а В доверяет С, А автоматически не доверяет С. Чтобы А доверял С (и таким образом можно было бы использовать учетные карточки С в домене А), необходимо установить дополнительное отношение доверия непосредственно между этими доменами[1](рис.1.3).

Рис.1.3. Наследование связей доверия.

1.3.4.Требования к домену

Минимальное требование для домена - один сервер, работающий под управлением Windows NT Server, который служит в качестве первичного контроллера домена и хранит оригинал базы данных учетных карточек пользователя и групп домена. В дополнение к сказанному, домен может также иметь другие серверы, работающие под управлением Windows NT Server и служащие в качестве резервных контроллеров домена, а также компьютеры, служащие в качестве стандартных серверов, серверов LAN Manager 2.x, клиентов Windows NT Workstation и других клиентов, как например, работающих с MS-DOS(рис.1.4).

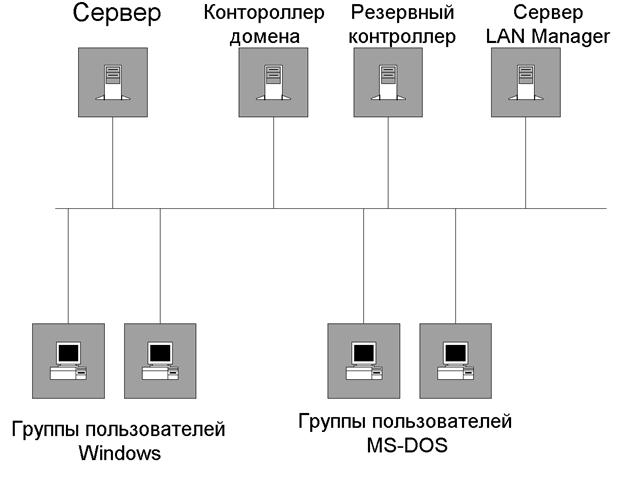

Рис.1.4. Структура домена.

Первичный контроллер домена должен быть сервером, работающим по управлением Windows NT Server. Все изменения базы данных, учетных карточек пользователя и групп домена должны выполняться в базе данных первичного контроллера домена.

Резервные контроллеры домена, работающие под управлением Windows NT Server, хранят копию базы данных учетных карточек домена. База данных учетных карточек копируется во все резервные контроллеры домена.
