К основным функциям PAD, определенным стандартом Х.З, относятся:

• сборка символов, полученных от асинхронных терминалов, в пакеты;
• разборка полей данных в пакетах и вывод данных на асинхронные терминалы;
• управление процедурами установления соединения и разъединения по сети Х.25 с нужным компьютером;
• передача символов по требованию асинхронного терминала, включая старт-стопные сигналы и биты проверки на четность;
• продвижение пакетов при наличии соответствующих условий, таких как за­полнение пакета, истечение времени ожидания и др.

Терминалы не имеют конечных адресов сети Х.25. Адрес присваивается порту PAD, который подключен к коммутатору пакетов Х.25 с помощью выделенного канала.

Несмотря на то что задача подключения «неинтеллектуальных» терминалов к удаленным компьютерам возникает сейчас достаточно редко, функции PAD все еще остаются востребованными. Устройства PAD часто используются для под­ключения к сетям Х.25 кассовых терминалов и банкоматов, имеющих асинхрон­ный интерфейс RS-232.

Стандарт Х.28 определяет параметры терминала, а также протокол взаимодейст­вия терминала с устройством PAD. При работе на терминале пользователь сна­чала проводит некоторый текстовый диалог с устройством PAD, используя стан­дартный набор символьных команд. PAD может работать с терминалом в двух режимах: управляющем и передачи данных. В управляющем режиме пользова­тель с помощью команд может указать адрес компьютера, с которым нужно устано­вить соединение по сети Х.25, а также установить некоторые параметры работы PAD, например выбрать специальный символ для обозначения команды немед­ленной отправки пакета, установить режим эхо-ответов символов, набираемых на клавиатуре, от устройства PAD (при этом дисплей не будет отображать сим­волы, набираемые на клавиатуре до тех пор, пока они не вернутся от PAD - это обычный локальный режим работы терминала с компьютером). При наборе ком­бинации клавиш Ctrl+P PAD переходит в режим передачи данных и воспринима­ет все последующие символы как данные, которые нужно передать в пакете Х.25 узлу назначения.

В сущности, протоколы Х.З и Х.28 определяют протокол эмуляции терминала, подобный протоколу telnet стека TCP/IP. Пользователь с помощью устройства PAD устанавливает соединение с нужным компьютером, а затем уже может вес­ти диалог с операционный системой этого компьютера (в режиме передачи дан­ных устройством PAD), запуская нужные программы и просматривая результа­ты их работы на своем экране, как и при локальном подключении терминала к компьютеру.

Компьютеры и локальные сети обычно подключаются к сети Х.25 непосредст­венно через адаптер Х.25 или маршрутизатор, поддерживающий на своих интер­фейсах протоколы Х.25. Для управления устройствами PAD в сети существует протокол Х.29, с помощью которого узел сети может управлять и конфигуриро­вать PAD удаленно, по сети. При необходимости передачи данных компьютеры, подключенные к сети Х.25 непосредственно, услугами PAD не пользуются, а са­мостоятельно устанавливают виртуальные каналы в сети и передают по ним дан­ные в пакетах Х.25.

1.1 Адресация в сетях Х.25

Если сеть Х.25 не связана с внешним миром, то она может использовать адрес любой длины (в пределах формата поля адреса) и давать адресам произвольные значения. Максимальная длина поля адреса в пакете Х.25 составляет 16 байт.

Рекомендация Х.121 CCITT определяет международную систему нумерации ад­ресов для сетей передачи данных общего пользования. Если сеть Х.25 хочет об­мениваться данными с другими сетями Х.25, то в ней нужно придерживаться ад­ресации стандарта Х.121.

Адреса Х.121 (называемые также International Data Numbers, IDN) имеют разную длину, которая может доходить до 14 десятичных знаков. Первые четыре циф­ры IDN называют кодом идентификации сети (Data Network Identification Code, DNIC). Код DNIC поделен на две части; первая часть (3 цифры) определяет стра­ну, в которой находится сеть, а вторая - номер сети Х.25 в данной стране. Таким образом, внутри каждой страны можно организовать только 10 сетей Х.25. Если же требуется перенумеровать больше, чем 10 сетей для одной страны, проблема решается тем, что одной стране дается несколько кодов. Например, Россия име­ла до 1995 года один код - 250, а в 1995 году ей был выделен еще один код - 251. Остальные цифры называются номером национального терминала (National Terminal Number, NTN). Эти цифры позволяют идентифицировать определенное устройство DTE в сети Х.25.

Международные сети Х.25 могут также использовать международный стандарт нумерации абонентов ISO 7498.

По стандарту ISO 7498 для нумерации сетей Х.25 к адресу в формате Х.121 до­бавляется только один байт префикса, несущий код 36 (использование в адресе только кодов десятичных цифр) или 37 (использование произвольных двоичных комбинаций). Этот код позволяет универсальным коммутаторам, например ком­мутаторам сети ISDN, поддерживающим также и коммутацию пакетов Х.25, ав­томатически распознавать тип адреса и правильно выполнять маршрутизацию запроса на установление соединения.

1.2 Стек протоколов сети Х.25

Стандарты сетей Х.25 описывают три уровня протоколов (рис. 1.2).

• На физическом уровне определены синхронные интерфейсы Х.21 и Х.21 bis к оборудованию передачи данных - либо DSU/CSU, если выделенный канал является цифровым, либо к синхронному модему, если канал аналоговый.
• Ha канальном уровне используется подмножество протокола HDLC, обеспе­чивающее возможность автоматической передачи в случае возникновения оши­бок в линии. Предусмотрен выбор из двух процедур доступа к каналу: LAP или LAP-B.
• На сетевом уровне определен протокол Х.25/3 обмена пакетами между око­нечным оборудованием и сетью передачи данных.

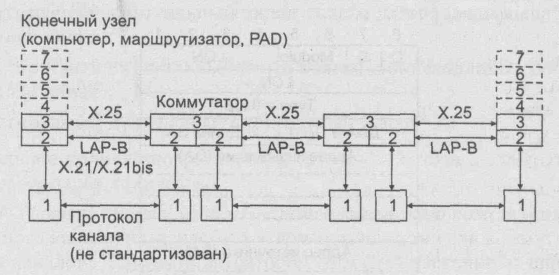

Рис. 1.2. Стек протоколов сети Х.25

Транспортный уровень может быть реализован в конечных узлах, но он стандар­том не определяется.

Протокол физического уровня канала связи не оговорен, и это дает возможность использовать каналы разных стандартов.

На канальном уровне обычно используется протокол LAP-B. Этот протокол обес­печивает сбалансированный режим работы, то есть оба узла, участвующих в со­единении, равноправны. По протоколу LAP-B устанавливается соединение меж­ду пользовательским оборудованием DTE (компьютером, IP- или IPX-маршрути­затором) и коммутатором сети. Хотя стандарт это и не оговаривает, но по прото­колу LAP-B возможно также установление соединения на канальном уровне внутри сети между непосредственно связанными коммутаторами. Протокол LAP-B почти во всех отношениях идентичен протоколу LLC2, описанному в главе 7, кро­ме адресации. Кадр LAP-B содержит одно однобайтовое адресное поле (а не два — DSAP и SSAP), в котором указывается не адрес службы верхнего уровня, а на­правление передачи кадра — 0x01 для направления команд от DTE к DCE (в сеть) или ответов от DCE к DTE (из сети) и 0x03 для направления ответов от DTE к DCE или команд от DCE к DTE. Поддерживается как нормальный режим (с мак­симальным окном в 8 кадров и однобайтовым полем управления), так и рас­ширенный режим (с максимальным окном в 128 кадров и двухбайтовым полем управления).
