Обычные солнечные телескопы предназначены в основном для наблюдения фотосферы. Чтобы наблюдать самые внешние и сильно разреженные, а потому слабо светящиеся слои солнечной атмосферы – солнечную корону, пользуются специальным инструментом. Он так и называется – коронограф. Изобрёл его французский астроном Бернар Лио в 1930 г.

В обычных условиях солнечную корону увидеть нельзя, так как свет от нее в 10 тыс. раз слабее света дневного неба вблизи Солнца. Можно воспользоваться моментами полных солнечных затмений, когда диск Солнца закрыт Луной. Но затмения бывают редко и порой в труднодоступных районах земного шара. Да погода не всегда благоприятна. А продолжительность главной фазы затмения не превышает 7 мин. Коронограф же позволяет наблюдать корону вне затмения.

Чтобы удалить свет от солнечного диска, в фокусе объектива коронографа установлена искусственная «луна». Она представляет собой маленький конус с зеркальной поверхностью. Размер его чуть больше диаметра изображения Солнца, а вершина направлена к объективу. Свет отбрасывается конусом обратно в трубу телескопа или в особую световую «ловушку». А изображение солнечной короны строит дополнительная линза, которая находится за конусом.

Кроме того, необходимо убрать рассеянный свет в телескопе. Самое важное – это хорошо отполированный линзовый объектив без дефектов внутри стекла. Его нужно тщательно защищать от пыли. Каждая пылинка, каждый дефект линзы – при сильном освещении работает как маленькое зеркальце – отражает свет в случайном направлении.

Коронографы обычно устанавливают высоко в горах, где воздух прозрачнее и небо темнее. Но и там солнечная корона все же слабее, чем ореол неба вокруг Солнца. Поэтому ее можно наблюдать только в узком диапазоне спектра, в спектральных линиях излучения короны. Для этого используют специальный фильтр или спектрограф.

Спектрограф – самый важный вспомогательный прибор для астрофизических исследований. Многие солнечные телескопы служат лишь для того, чтобы направлять пучок солнечного света в спектрограф. Основными его элементами являются: щель для ограничения поступающего света; коллиматор (линза или зеркало), который делает параллельным пучок лучей; дифракционная решетка для разложения белого света и спектр и фотокамера или иной детектор изображения.

«Сердце» спектрографа – дифракционная решетка, которая представляет собой зеркальную стеклянную пластинку с нанесенными на нее параллельными штрихами. Число штрихов у лучших решеток достигает 1200 на миллиметр.

Основная характеристика спектрографа – его спектральное разрешение. Чем выше разрешение, тем более близкие спектральные линии можно увидеть раздельно. Разрешение зависит от нескольких параметров. Один их них – порядок спектра. Дифракционная решетка дает много спектров, видимых под разными углами. Говорят, что она имеет много порядков спектра. Самый яркий порядок спектра – первый. Чем дальше порядок, тем слабее спектр, но его разрешение выше. Однако далекие порядки спектра накладываются друг на друга. Поскольку требуются и высокое разрешение, и яркий спектр, приходится идти на компромисс. Поэтому для наблюдений обычно используют второй-третий порядки спектра.

Одной из наиболее интересных систем является эшельный спектрограф. В нём кроме специальной решетки, называемой эшелью, стоит стеклянная призма. Лучи света падают на эшель под очень острым углом. При этом многие порядки спектра накладываются друг на друга. Их разделяют при помощи призмы, которая преломляет свет перпендикулярно штрихам решетки. В результате получается спектр, порезанный на кусочки. Длину щели эшельного спектрографа делают очень маленькой – несколько миллиметров, и спектры поэтому получаются узкими.

Эшельный спектр представляет собой набор полосок, расположенных одна под другой и разделенных темными промежутками. Возможность использования высоких порядков спектра в эшельном спектрографе дает преимущество в разрешающей силе, что очень важно при изучении тонкой структуры спектральных линий.

ВНУТРЕННЕЕ СТРОЕНИЕ СОЛНЦА

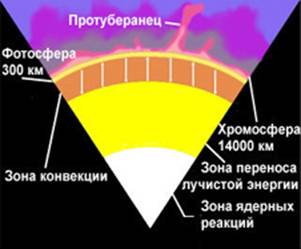

Наше солнце – это огромный светящийся газовый шар, внутри которого протекают сложные процессы и в результате непрерывно выделяется энергия. Внутренний объем Солнца можно разделить несколько областей; вещество в них отличается по своим свойствам, и энергия распространяется посредством разных физических механизмов. Познакомимся с ними, начиная с самого центра.

В центральной части Солнца находится источник его энергии, или, говоря образным языком, та «печка», которая нагревает его и не дает ему остыть. Эта область называется ядром. Под тяжестью внешних слоев вещество внутри Солнца сжато, причем чем глубже, тем сильнее. Плотность его увеличивается к центру вместе с ростом давления и температуры. В ядре, где температура достигает 15 млн кельвинов, происходит выделение энергии.

Эта энергия выделяется в результате слияния атомов легких химических элементов в атомы более тяжелых. В недрах Солнца из четырех атомов водорода образуется один атом гелия. Именно эту страшную энергию люди научились освобождать при взрыве водородной бомбы. Есть надежда, что в недалеком будущем человек сможет научиться использовать и в мирных целях.

Ядро имеет радиус не более четверти общего радиуса Солнца. Однако в его объеме сосредоточена половина солнечной массы и выделяется практически вся энергия, которая поддерживает свечение Солнца. Но энергия горячего ядра должна как-то выходить наружу, к поверхности Солнца. Существуют различные способы передачи энергии в зависимости от физических условий среды, а именно: лучистый перенос, конвекция и теплопроводность. Теплопроводность не играет большой роли в энергетических процессах на Солнце и звездах, тогда как лучистый и конвективный переносы очень важны.

Сразу вокруг ядра начинается зона лучистой передачи энергии, где она распространяется через поглощение и излучение веществом порций света – квантов.

Плотность, температура и давление уменьшаются по мере удаления от ядра, и в этом же направлении идет поток энергии. В целом процесс этот крайне медленный. Чтобы квантам добраться от центра Солнца до фотосферы, необходимы многие тысячи лет: ведь, переизлучаясь, кванты все время меняют направление, почти столь же часто двигаясь назад, как и вперед. Но когда они в конце концов выберутся наружу, это будут уже совсем другие кванты. Что же с ними произошло?

В центре Солнца рождаются гамма-кванты. Их энергия в миллионы раз больше, чем энергия квантов видимого света, а длина волны очень мала. По дороге кванты претерпевают удивительные превращения. Отдельный квант сначала поглощается каким-нибудь атомом, но тут же снова переизлучается; чаще всего при этом возникает не один прежний квант, а два или даже несколько. По закону сохранения энергии их общая энергия сохраняется, а потому энергия каждого из них уменьшается. Так возникают кванты меньших и меньших энергий. Мощные гамма-кванты как бы дробятся на менее энергичные кванты – сначала рентгеновских, потом ультрафиолетовых и наконец видимых и инфракрасных лучей. В итоге наибольшее количество энергии Солнце излучает в видимом свете, и не случайно наши глаза чувствительны именно к нему.
