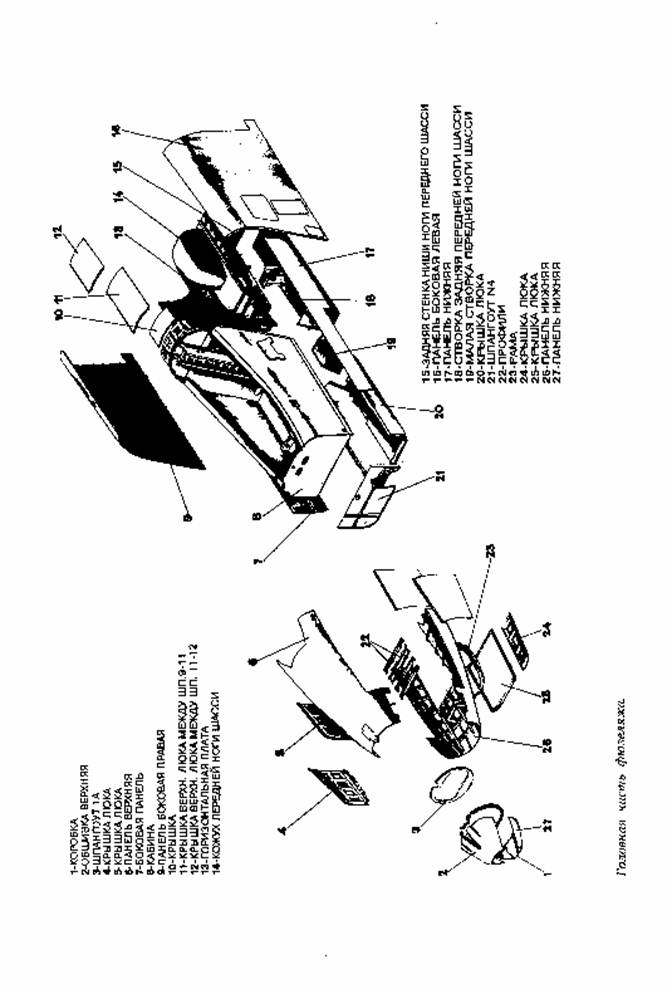

-фонарь летчика состоит из неподвижной передний и откидной частей.Откидная часть фонаря крепится на фюзеляже с помощью
замков,жестко закрепленных на подфонарной раме и на левом боковом профиле откидной части. закрытия Открытие фонаря производится в ручную.Подвижная часть откидывается при эксплуатации вправо.При аварийном сбросе фонарь откидывается назад.
- негерметичный подкабинный отсек, расположенный между 4-м и 7-м шпангоутами, в котором установлена авиационная пушка калибра 30 мм с патронным ящиком, системой сбора звеньев и выброса стрелянных гильз и размещена встроенная лебедка для подъема и опускания патронного ящика. Пушка установлена на силовой балке, прикрепленной к полу кабины и к передней консольной белке;
- нишу передней опоры шасси, расположенную частично в подкабинном отсеке и частично в закабинном. Нишу окантовывают бимсы. Снизу ниша закрывается двумя створками. Для защиты радиоэлектронного оборудования, расположенного в закабинном отсеке, в нише колеса установлен защитный кожух, выполненный съемным для облегчения доступа к оборудованию;
- закабинный отсек, расположенный между кабиной (шпангоут 7) и передним топливным баком (шпангоут 11), представляет собой
пылевлагозащищенный отсек радиоэлектронного оборудованию Для обеспечения доступа к оборудованию на верхней и боковых поверхностях головной части фюзеляжа имеются быстросъемные люки. На левом борту в нише бакабинного отсека расположена встроенная откидная трехсекционная стремянка, предназначенная для входа в кабину и подъема на центральную часть фюзеляжа и крыло без использования неземных средств.
Средняя часть фюзеляжа в конструктивно-компоновочном плане делится на следующие отсекам:
- передний топливный бак, собранный из клепанных (за исключением нижней - фрезерованной) панелей, расположен между 11-м и 18-м шпангоутами. Для доступа внутрь бака на боковой поверхности имеется люк. В верхней части топливного бака имеется дополнительная надстройка, на верхней поверхности которой расположены агрегаты топливной системы, в том числе заливная горловина;
-расходный топливный бак расположен между 18-м и 21-м шпангоутами. В нижней панели бака выполнен люк для обеспечения доступа внутрь бака. Крышка люка выполнена из бронеплиты, В задней стенке бака расположен круглый технологический люк;
- центроплан, установленный сверху, в средней части фюзеляжа, служит для крепления консолей крыла. Центроплан представляет из себя топливный бак-отсек, часть расходного бака. Состоит из верхней и нижней фрезерованных панелей, соединенных между собой нервьюрами и передней и задней стенками и технологическими люками в них. Консоли
крыла крепятся к центроплану при помощи фланцевого стыка по контуру силовых нервюр;
- ниши главных опор шасси. расположенные под передним топливным баком (между 12-м и 18-м шпангоутами) слева и справа от плоскости симметрии фюзеляжа. Верхняя часть ниши главных опор ограничена воздушными каналами. Ниша каждой главной опоры шасси закрыта тремя створками;
- негерметичный, водозащитный гаргрот, расположенный в верхней части фюзеляжа над передним топливным баком и центропланом между 11 и 20 шпангоутами. Гаргрот служит для размещения трубопроводов дренажа и наддува баков топливной системы, жесткой проводки системы управления самолетом и других коммуникаций. Гаргрот разделен двумя продольными стенками на три секции - центральную и две боковые;
- воздушные каналы, проходящие через среднюю часть фюзеляжа от воздухозаборников к мотоотсекам двигателей. Воздушные канады проложены в фюзеляже с зазором относительно топливных баков и опираются на шпангоуты фюзеляжа.
Хвостовая часть фюзеляжа конструктивно-компоновочно делится на следующие отсеки:
- хвостовую балку-платформу для установки вертикального и горизонтального оперения. Силовой каркас балки образован поперечным набором шпангоутов и продольным набором верхних, средних и нижних лонжеронов и стрингеров. Хвостовая балка состоит из отсеков, в которых размещено оборудование самолетных систем и систем двигательной установки, а также силовой привод перестановки стабилизатора и контейнер тормозных парашютов. Негерметичный, водозащищенный отсек оборудования расположен в хвостовой балке между 21-м и 35-м шпангоутами. Верхняя секция обшивки хвостовой балки перед килем выполнена в виде съемных крышек люков. На нижней поверхности балки также находятся люки с откидными крышками на замках или болтах. По бортам балки имеются съемные люки для подхода к узлам подвески двигателей. Узлы навески вертикального оперения и стабилизатора установлены на силовых шпангоутах балки. На боковых поверхностях хвостовой балки установлены обтекатели ( зализы) гондол двигателей;
- две негерметичные мотогондолы двигателей, расположенные по бортам хвостовой балки фюзеляжа. Каждая мотогондола состоит из несъемной части, состыкованной с хвостовой балкой фюзеляжа, и съемной части - хвостового кока. На силовых шпангоутах мотогондол установлены узлы крепления двигателей. Внутренними стенками мотогондол служат боковые стенки хвостовой балки фюзеляжа. нижняя поверхность несъемных частей мотогондолы состоит из переднего и заднего откидных капотов, обеспечивающих доступ к двигателю. На мотогондолах имеется ряд эксплуатационных люков. На верхней поверхности каждой мотогондолы установлено по одному воздухозаборнику охлаждения двигательного отсека.
КОМПОНОВКА И КОНСТРУКЦИЯ КРЫЛА
На штурмовике Су-25 установлено свободгнонесущее, высокомеханизированное крыло малой стреловидности и большого удлинения.
Крыло состоит их двух консолей, соединенных с центропланом, составляющим одно целое в фюзеляжем. Крыло выполнено по кессонной схеме, поэтому силовую основу каждой консоли составляет кессон, к которому крепятся носовая и хвостовая части консоли. На торцах консолей установлены гондолы с тормозными щитками.
Кессон крыла воспринимает все внешние нагрузки и передает их на центроплан. Кессон крепится к центроплану болтами посредством фланцевого стыка по контуру бортовой нервюры.
Кессон состоит из переднего и заднего лонжеронов, верхней и нижней панелей и нервюр. Внутренняя часть кессона, ограниченная лонжеронами и нервюрами, выполнена герметичной и является топливным баком-отсеком.
На каждой консоли крыла установлено по пять точек подвески вооружения. Основные передние узлы точек подвески установлены по силовым нервюрам на переднем лонжероне со стороны кессона. Из пяти держателей, установленных на каждой консоли крыла, четыре взаимозаменяемых держателя типа БДЗ-25, обеспечивающих пременение всех видов бомбардировочного, ракетного и артиллерийского вооружения, и подвесных топливных баков; один пилон-держатель, предназначенный для установки пускового устройства АПУ-60 для управляемых ракет класса “воздух-воздух” Р-60. Все держатели крепятся к крылу при помощи шкворневых соединений.
В носовой части крыла расположены тяги управления элеронами, система управления предкрылками, жгуты системы управления вооружением, идущие к держателям, электропроводка. Силовой набор носовой части состоит из носков, верхней и нижней обшивок. Часть носков выполнена силовыми, и на них установлены опорные элементы, по которым скользят рельсы предкрылков при их выдвижении и уборке.
