1. Индукционная поверхностная закалка

1.1 Общие сведения об индукционном нагреве

В основе метода лежат два физических закона: закон электромагнитной индукции Фарадея (возникновение индукционных токов в проводнике, который находится в переменном магнитном поле); и закон Джоуля-Ленца (нагрев проводников электрическом током).

Закона электромагнитной индукции: ЭДС индукции в замкнутом контуре пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром.

Закон Джоуля–Ленца: Если на участке цепи под действием электрического поля не совершается механическая работа и не происходят химические превращения веществ, то работа электрического поля приводит только к нагреванию проводника. При этом работа электрического тока равна количеству теплоты, выделяемому проводником с током: .

1.2 Исходные данные и задача расчета

Диаметр заготовки =50 мм.

Длина заготовки подвергаемой закалке =50 мм.

Материал детали: Углеродистая сталь 12Х2Н4А

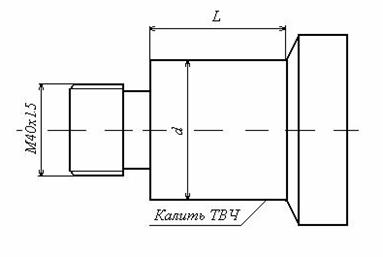

Рис.1 Эскиз детали

Характеристики материалов:

Плотность стали

Удельная теплоемкость

Теплопроводность

Температуропроводность =20

Удельное электрическое сопротивление =1.2

Характеристики индуктора:

Число витков

Покрытие Ан.Окс.100 из.

- сплав (АМГ6)

Удельное электрическое сопротивление (АМГ6)

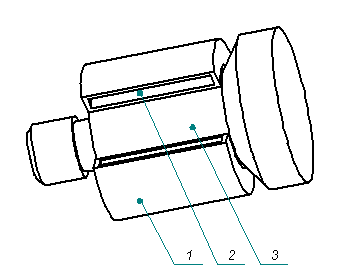

Рис.2. Индуктора с деталью

1- индуктор; 2- канал для протока воды; 3-деталь

Температурный режим:

Температура поверхности

Минимальная

Скорость нагрева

Задача расчета:

- Расчитать глубину закаленного слоя на частотах

- Необходимую плотность мощности

- Амплитуду тока в индукторе А.

- Мощность технологической установки

- Выбрать схему нагрева и охлаждения детали

- Привести эскиз индуктора

- Дать рекомендации по выбору частоты в зависимости от глубины закалки.

1.3 Расчет параметров

Толщина скин-слоя (1):

(1)

– удельное электрическое сопротивление материала заготовки

относительная магнитная проницаемость, m = 1;

магнитная постоянная, = 1,257

– частота,

Для одновиткового индуктора шаг намотки S равен длине индуктора L.

Времени нагрева находим по формуле (2):

(2)

с.

Толщина скин-слоя в зависимости от частоты тока , где - частота в :

Запишем толщину скин-слоя d в безразмерном виде :
