Описывать положение тела человека можно разными способами. Изложим один из наиболее удобных, разрабо­танный В. Т. Назаровым (1974) и опирающийся на рабо­ты Г. В. Коренева (1964) по механике управляемого тела. Положение тела человека в пространстве описыва­ется в этом случае его местом, ориентацией и по­зой.

Место тела характеризует, в какой части про­странства (где именно — например, в какой части стадио­на, комнаты) находится в данный момент человек. Чтобы определить место тела, достаточно указать три координа­ты какой-либо точки тела в неподвижной системе коорди­нат. В качестве такой точки обычно удобно выбирать общий центр масс тела (ОЦМ), связывая с ним начало другой, подвижной системы координат, оси которой ориентированы так же, как и оси неподвижной системы.

Ориентация тела характеризует его поворот относительно неподвижной системы координат (вверх головой, вниз головой, горизонтально и т. п.). Поза тела характеризует взаимное расположение звеньев тела относительно друг друга. Определение места тела обычно не связано с больши­ми трудностями. Определение ориентации тела — задача гораздо более трудная, особенно при сложных позах. Объясняется это тем, что с точки зрения механики тело человека является телом переменной конфигурации (В. Т. Назаров, 1974). Для таких тел понятие об их ори­ентации в пространстве не является строгим.

Вспомним, как определяются основные плоскости и оси человеческого тела (см., например, В. В. Бунак, 1941) (рис. 1).

Основные плоскости тела ориентируются в системе трех взаимно перпендикулярных осей: вертикальной и двух горизонтальных — поперечной и глубинной, или пе­редне-задней.

Вертикальная плоскость, проходящая через переднюю срединную и позвоночную линии, а также всякая плос­кость, параллельная ей, называются сагиттальными. Они разделяют тело на правую и левую части.

Вертикальная плоскость, проходящая перпендикулярно к сагиттальной, а также всякая плоскость, параллель­ная ей, называются фронтальными. Они разделяют тело на переднюю и заднюю части.

Горизонтальные плоскости проходят перпендикулярно по отношению к этим двум плоскостям и называются трансверсальными (поперечными). Они раз­деляют тело на верхнюю и нижнюю части.

К сожалению, основные анатомические плоскости и оси мало пригодны для описания многих движений чело­века. Проблема здесь состоит в том, что с телом человека надо каким-то образом связать систему координат так, чтобы изменение ориентации этой системы отражало из­менение ориентации тела.

М. С. Лукин (1964) предложил с этой целью опреде­лять продольную ось тела следующим образом. Тело человека (в стойке руки вверх) делится горизонтальной плоскостью на две равные по весу половины. Линия, со­единяющая центры масс верхней и нижней половины тела (и проходящая через ОЦМ), образует продольную ось тела (OY). Другие две оси (ОХ и OZ) должны быть перпендикулярны ей и начинаться в ОЦМ. Передне-зад­нюю ось направляют параллельно плоскости симметрии таза, а поперечную— перпендикулярно ей.

В качестве начала систем координат, связанных с те­лом, не всегда удобно брать центр масс тела: его положе­ние довольно трудно определить, при изменении позы ОЦМ смещается и может даже выйти за пределы тела. Поэтому в качестве фиксированных антропометрических ориентиров, с которыми удобно связывать начало систе­мы координат, разными авторами предлагались:

а) выход крестцового канала (между крестцовыми рогами), который легко пальпируется. Так как крестец является жестким образованием, система координат, начинающаяся в этой точке, хорошо ориентируется: верти­кальная ось OY направлена вверх по крестцу, фронталь­ная ОХ - влево, сагиттальная ось OZ – вперед (Panjabietal., 1974);

б) вершина остистого отростка пятого поясничного позвонка (А. Н. Лапутин, 1976)—точка, весьма близко расположенная к центру масс тела человека, стоящего в обычной стойке.

Для определения ориентации тела с ним надо связать две системы координат, имеющих начало в одной точке. Оси одной из них остаются параллельными неподвижной системе координат (по отношению к которой определяется место тела); оси второй – связаны с телом. Ориентацию тела в этом случае характеризуют три Эйлеровых угла, с помощью которой можно перейти от одной системы координат к другой.

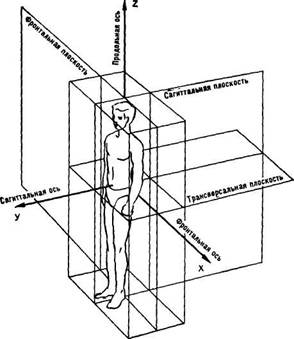

Рис I. Основные плоскости и оси человеческого тела.

Инерционные характеристики раскрывают, каковы особенности тела человека и движимых им тел в их взаимодействиях. От инер­ционных характеристик зависит сохранение и изменение скорости. Это масса, момент инерции, обычно непосредственно не регистрируются. Определяются данные, по которым рассчитывают эти характеристики.

Масса тела (т) определяется взвешиванием. Зная по весу тела его силу тяжести (G) и ускорение свободного падения тела (g),

G определяют массу:

т =G/g.

Распределение масс в теле в известной мере характеризуется положением его общего центра тяжести (ОЦТ). Применяют опыт­ное (экспериментальное) определение положения ОЦТ и рас­четное.

Один из наиболее точных опытных методов — взвешивание человека на треугольной платформе (рис.2) в заданной позе.

Рис. 2. Определение положения ОЦТ тела человека взвешиванием на платформе (по Г. Хохмуту)

Необходимую позу устанавливают двумя способами. При первом спосо­бе позу срисовывают с кинокадра, увеличивая ее до натурального размера. На этот рисунок, находящийся на платформе, ложится испытуемый, прини­мая позу, соответствующую нанесенному контуру. При втором способе на кинокадре измеряют углы в крупных суставах тела (плечевые, локтевые, та­зобедренные, коленные, голеностоп­ные) и, используя угломеры, при­дают испытуемому на платформе тре­буемую позу.

Опытное определение выполня­ют и на моделях. Модель Абалакова — фигурка человека, построен­ная с соблюдением средних про порций тела (в 0,1 размера тела и 0,001 веса) Фигурка укладывается в заданной позе на лист бумаги с контурами позы (рис. 3, а) Лист с моделью передвигают по свободно качающейся на опоре О платформе, пока ОЦТ модели не совпадет с точкой подвеса платформы Нажимом снизу на иглу в центре платформы прокалывают лист бумаги в точке расположения ОЦТ.

Можно также применить шарнирную модель О. Фишера, которая позволя­ет определить положение ОЦТ в передне-задней плоскости (рис 3, б )

Масса — это мера инертности тела при поступательном дви­жении. Она измеряется отношением приложенной силы к вызываемому ею ускорению:

m=F/a ; [m]= M

Измерение массы здесь основано на втором законе Ньютона: Изменение движения пропорционально извне действующей силе и происходит по тому направлению, по которому эта сила прило­жена.
