кПа

gsb|||=(26,7-10)(1-0,37)=10,521 Кн/м3

кПа

кПа

Ординаты эпюры природного давления откладываем влево от оси симметрии.

Дополнительное вертикальное напряжение szр для любого сечения, расположенного на глубине z от подошвы фундамента, определяется по формуле:

szр=a×P0

где a - коэффициент, принимаемый по табл.1 СниП 2.02.01-83;

P0 – Дополнительное вертикальное давление под подошвой фундамента определяется как разность между средним давлением по оси фундамента и вертикальным напряжением от собственного веса грунта на уровне подошвы фундамента:

Давление непосредственно под подошвой фундамента:

Расчет осадки отдельного фундамента на основании в виде упругого линейно деформируемого полупространства с условным ограничением величины сжимаемой зоны производится по формуле:

где S – конечная осадка отдельного фундамента, см;

hi – толщина i-го слоя грунта основания, см;

Ei – модуль деформации i-го слоя грунта, кПа;

b - безразмерный коэффициент, равный 0.8;

szpi – среднее значение дополнительного вертикального нормального напряжения в i-м слое грунта, равное полусумме напряжений на верхней Zi-1 и нижней Zi границах слоя, кПа.

Условие соблюдается, т.к. S=4,8см<Su=8см.

3. Свайные фундаменты

3.1. Основные положения по расчету и проектированию свайных фундаментов

Фундаменты из забивных свай рассчитываются в соответствии с требованиями СНиП 2.02.03-85 по двум предельным состояниям:

- по предельному состоянию первой группы ( по несущей способности): по прочности – сваи и ростверки, по устойчивости – основания свайных фундаментов;

- по предельному состоянию второй группы ( по деформациям ) – основания свайных фундаментов.

Глубина заложения подошвы свайного ростверка назначается в зависимости от:

- наличия подвалов и подземных коммуникаций;

- геологических и гидрогеологических условий площадки строительства ( виды грунтов, их состояние, положение подземных вод и т. д. );

- глубины заложения фундаментов прилегающих зданий и сооружений;

- возможности пучения грунтов при промерзании.

В скобках указана плотность грунта во взвешанном состоянии. Мощность пласта в колонне изм-ся от кровли до его подошвы.

3.2. Расчет и конструирование свайных фундаментов

Прежде всего необходимо выбрать тип сваи, назначить ее длину и размеры поперечного сечения. Длину сваи определяют как сумму L=L1+L2+L3.

L1 – глубина заделки сваи в ростверк, которая принимается для свайных фундаментов с вертикальными нагрузками не менее 5 см.

L2 – расстояние от подошвы плиты до кровли несущего слоя.

L3 – заглубление в несущий слой.

Принимаем железобетонные сваи, квадратного сечения размером 300х300 мм.

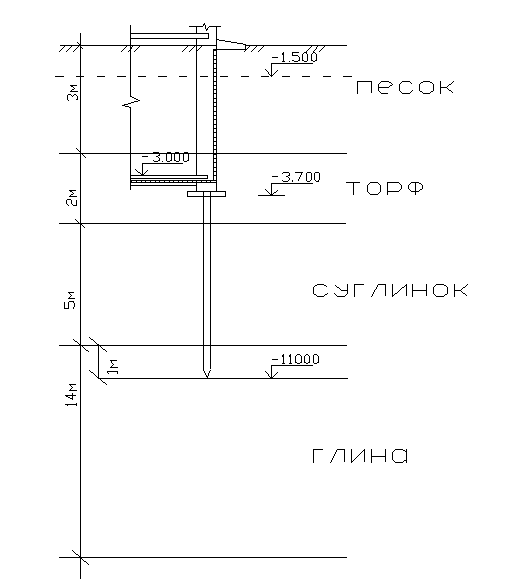

L=0.15+7.3+1=8,45=9м.

Несущая способность Fd ( в кН ) висячей сваи по грунту определяется как сумма сопротивления грунтов основания под нижним концом сваи и по боковой поверхности ее:

Fd=gc×( gcr×R×A+U×ågcf×fi×li ),

Где gc –коэффициент условий работы сваи в грунте, принимаемый gc=1.0.

gcr и gcf - коэффициенты условий работы грунта соответственно под нижним концом и по боковой поверхности сваи ( табл. 3 СНиП 2.02.03-86 ); для свай, погруженных забивкой молотами, gcr =1.0 и gcf =1.0;

А – площадь опирания на грунт сваи, в м2, принимаемый по площади поперечного сечения сваи;

R – расчетное сопротивление грунта под нижним концом сваи, кПа;

U – периметр поперечного сечения сваи, м;

fi – расчетное сопротивление i-го слоя грунта основания по боковой поверхности сваи, кПа;

li – толщина i-го слоя грунта, м.

При определении fi пласты грунтов расчленяются на слои толщиной не более 2м.

A=0.3*0.3=0.09 м.

gс=1; gCR=1; gсf=1;

R=4825кПа U=0.3*4=1.2 м.
