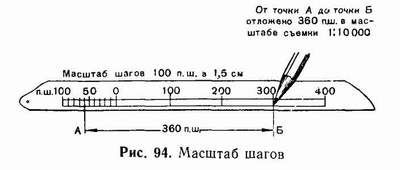

Имея такой масштаб, нет необходимости каждый раз переводить пары шагов в метры; достаточно отложить по масштабу пройденное число пар шагов, чтобы получить расстояние в масштабе съемки, которое и наносится на чертеж.

Съемка ведется обходом участка по дорогам, берегу реки, опушке леса, вдоль линии связи и т. п. Направления, по которым ведется съемка, называются ходовыми линиями, а точки, на которых определяюгся и прочерчиваются направления новых ходовых линий,—станциями. Рассмотрим порядок съемки на следующем примере. На высоте с курганом осматривают участок местности и намечают ходовые линии по маршруту: мост—развилка грунтовой и полевой дорог—высота с отдельным деревом — мост.

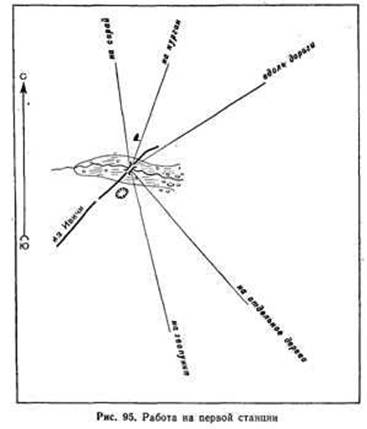

Работа на первой станции . Определив стороны горизонта и установив, что учасгок в основном расположен от первой станции (мост) на юго-восток, накалывают точку стояния в северо-западной части листа бумаги и прочерчивают на нем стрелку север— юг. Ориентируя планшет по компасу и не сбивая ориентировки, прочерчивают направление вдоль грунтовой дороги, а затем на все характерные ориентиры, видимые с точки стояния: отдельное дерево, геодезический пункт, сарай, курган. На этих линиях подписывают названия предметов. Затем способом кругового визирования наносят и вычерчивают мост (точка стояния), участок дороги от моста к юго-западу, участок реки до кустов, отдельный камень и яму, отмечают начало лощины вблизи моста и показывают заболоченный участок с луговой растительностью.

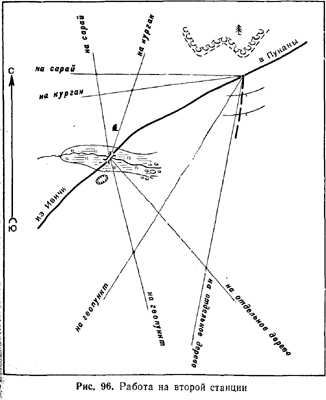

Работа на второй станции. Отложив по масштабу шагов расстояние, пройденное от моста до развилки дорог, ориентируют планшет по этому направению и проверяют его ориентировку по компасу. Затем визируют и прочерчивают направления на отдельное дерево, геодезический пункт, курган и сарай. В результате местоположение этих предметов получилось на чертеже прямой засечкой. После этого наносят и вычерчивают дорогу от моста до точки стояния и далее на северо-восток, наносят контур леса и проводят отрезки горизонталей, означающие, что от точки стояния по направлению к полевой дороге рельеф понижается.

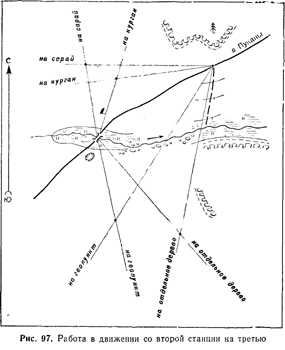

Работа в движении со второй станции на третью. Пройдя по дороге до реки, делают остановку и откладывают на ходовой линии расстояние, пройденное от развилки дорог по направлению движения. Эта точка будет точкой остановки, и в то же время она укажет положение реки. Ориентировав планшет, вычерчивают реку, продолжая ее от участка, нанесенного на первой станции, до точки стояния и далее на восток; стрелкой, поставленной у реки, показывают направление ее течения; далее зарисовывают кусты вдоль южного берега реки, заболоченный участок с луговой растительностью, опушку леса и полевую дорогу. Оценив на глаз крутизну и высоту ската, дополнительно проводят еще одну горизонталь по северному берегу реки и одну по южному, рядом с опушкой леса. Следуя дальше, отмечают место, где опушка леса отходит от полевой дороги, а затем переходят на третью станцию—высоту с отдельным деревом.

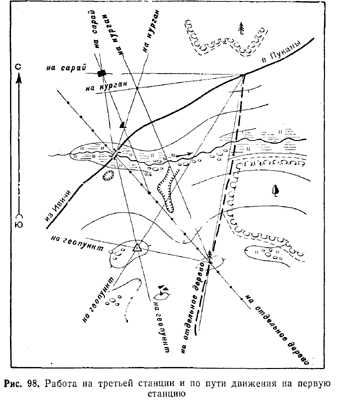

Работа на третьей станции. Положение третьей станции было определено засечкой с двух первых станций. Отложив для контроля пройденное расстояние, убеждаются, что положение отдельного дерева определено точно. Затем прочерчивают направление вдоль линии связи на мост (следующая ходовая линия) и контрольные направления на курган и геодезический пункт (сарая не видно).

После нанесения на планшет ближайших местных предметов и деталей рельефа вокруг станции, двигаясь по ходовой линии, делают остановку против высоты с геодезическим пунктом, замечают точку остановки на местности, отмечают ее на чертеже (по ходовой линии) и заходят на высоту с геодезическим пунктом. Встав около пункта (положение его уже определено засечкой), наносят на чертеж местные предметы и детали рельефа, находящиеся вблизи высоты с геодезическим пунктом. Затем снова выходят на ходовую линию и, идя по ней, наносят овраг. При подходе к мосту замечают, что сарай и отдельный камень находятся на одной линии (в створе). Определив свою точку стояния (отложив пройденное расстояние), прикладывают линейку к условному знаку сарая и к точке стояния и видят, что сарай, камень и точка стояния находятся точно на прямой, т. е. убеждаются, что камень и сарай нанесены правильно.

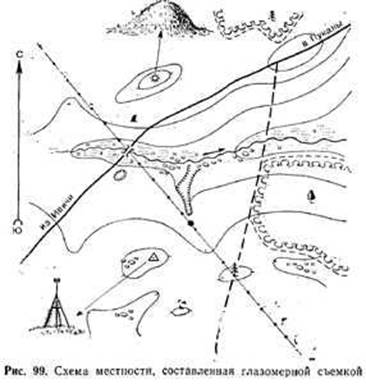

Имея на планшете почти полностью составленную схему, выбирают такое место, с которого хорошо виден весь участок. В нашем примере таким местом является курган. Здесь окончательно вычерчивают схему местности. При этом курган и геодезический пункт, являющиеся характерными ориентирами на данном участке местности, зарисовывают на полях чертежа в перспективе, т. е. так, как они видны в натуре.

Схемы местности , составленные по карте.

По карте схему местности составляют в такой последовательности:

Вначале на карте обозначают участок, на который составляется схема, и все квадраты километровой сетки, вошедшие в этот участок, нумеруют. Затем на чистом листе бумаги строят такую же сетку квадратов, но большего размера. Например, если по карте масштаба 1:50000 необходимо составить схему в масштабе 1:25000, то каждая сторона квадрата на бумаге должна быть в два раза больше, чем на карте. Занумеровав квадраты на бумаге в том же порядке, что и на карте, переносят с карты на схему все необходимые объехты таким образом, чтобы расположение местных предметов относительно квадратов сетки на карте и на схеме было сходным. При переносе на схему топографических элементов местности придерживаются следующих правил и такой последовательности. В первую очередь переносят наиболее характерные для данного участка местные предметы, которые создают как бы основу взаимного расположения наиболее значимых элементов местности (населенные пункты, дороги, реки, озера, леса, болота и т. п.). Затем, пользуясь сеткой квадратов и полученной на схеме основой, переносят остальные местные предметы и элементы рельефа.

Подписи на схеме следует располагать на свободных местах около условного знака того предмета, к которому относится данная подпись, или внутри контура, если позволяют его размеры (река, лес, озеро и т. п.).
