СХЕМА

инженерного оборудования ОП батареи буксируемых орудий

ОТКРЫТОЕ СООРУЖЕНИЕ

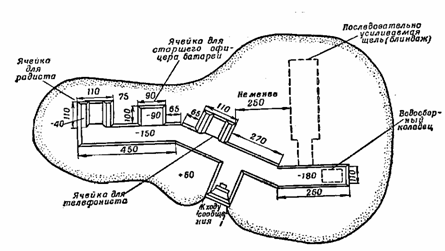

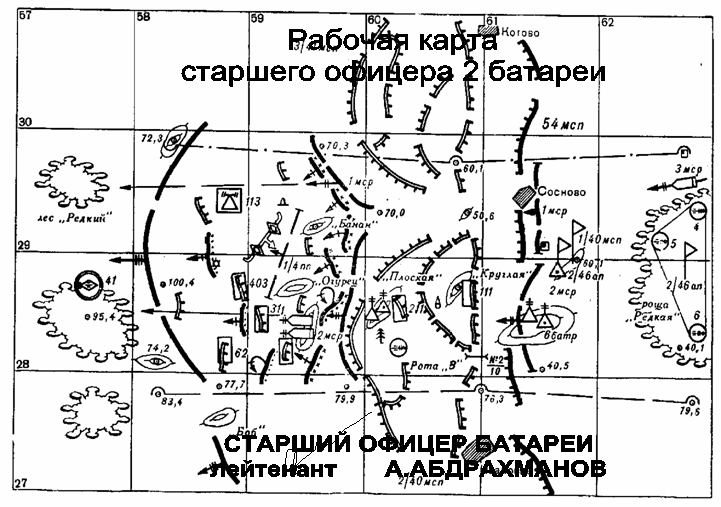

для пункта управления старшего офицера батареи

На устройство сооружения(без щели)требуется 7,5 м3

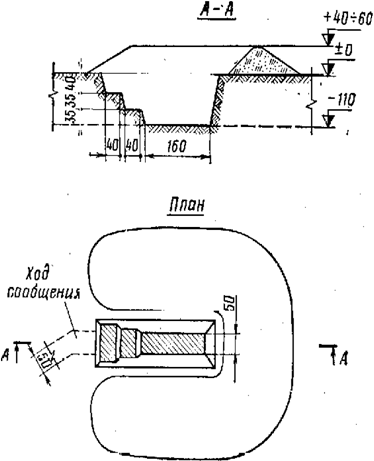

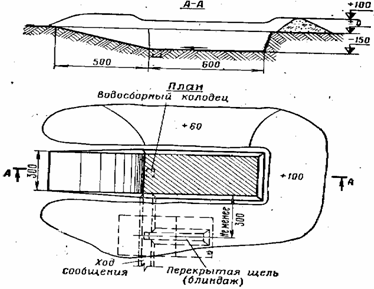

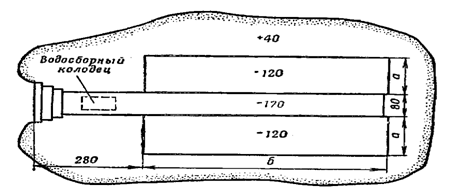

для машины старшего офицера батареи

Объем вынутого грунта 43 м3. На устройство окопа (без щели) требуется 52 чел.-часа

ОТКРЫТОЕ

сооружение для командира огневого взвода

Объем вынутого грунта 1,7 м3. На устройство сооружения требуется 1,6 чел.-час.

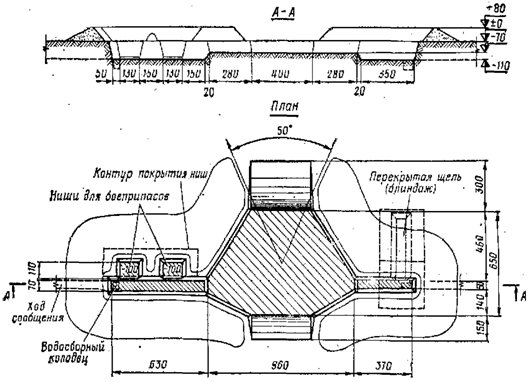

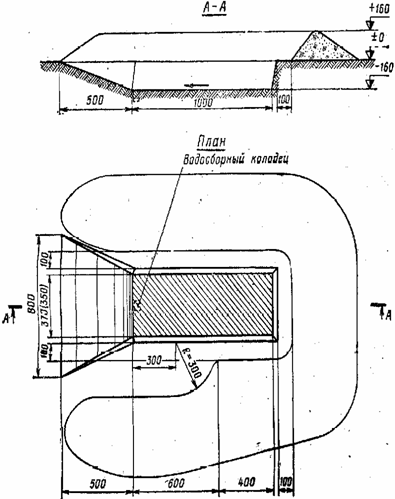

О К О П

для 152 мм пушки-гаубицы Д-20(изделия 2А36)

Объем вынутого грунта 65 (75)м3. На устройство окопа(без щели)требуется 82(95) чел.-часа

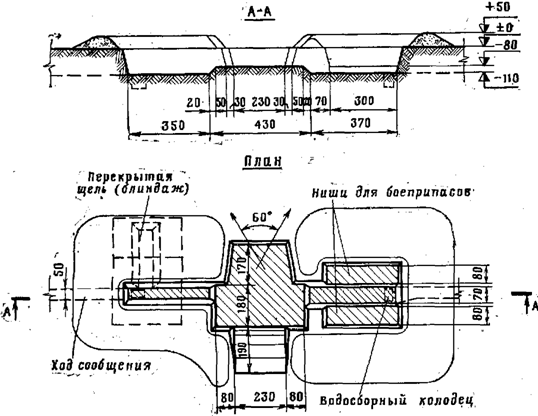

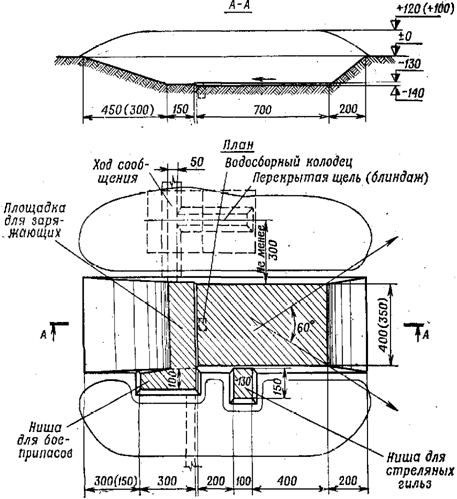

О К О П

для 122 мм гаубицы Д-30

Объем вынутого грунта 55м3. На устройство окопа(без щели)требуется 68 чел.-часа

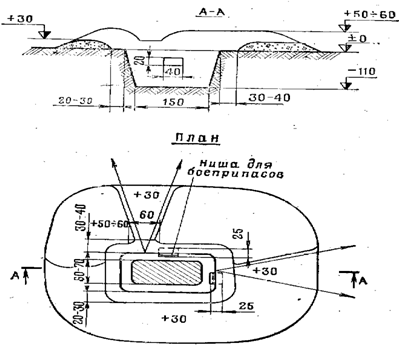

О К О П

для 120 мм (82 мм) миномета

Объем вынутого грунта 19(15)м3. На устройство окопа(без щели)требуется 24(18) чел.-часа

О К О П

для автоматического миномета

Объем вынутого грунта 23м3. На устройство окопа(без щели)требуется 30 чел.-часа

Для стрельбы с закрытой ОП окоп устраивается глубиной 90 см, а бруствер высотой 60 см.

О К О П

Объем вынутого грунта 75(62) м3. На устройство окопа (без щели) с применение встроенного оборудования для самоокапывания гаубицы 2С3 требуется 1,5 маш.-час. и 12 чел.-час.

О К О П

Объем вынутого грунта 87 м3. На устройство окопа требуется 0,3 маш.-час. МДК-3 и 13 чел.-час.

УКРЫТИЕ

для тягача МТ-ЛББ и 100 мм пушки

Объем для вынутого грунта 50 м3. На устройство укрытия требуется 65 чел.-час.

Объем для вынутого грунта 1,6 м3. На устройство окопа требуется 1,8 чел.-час.

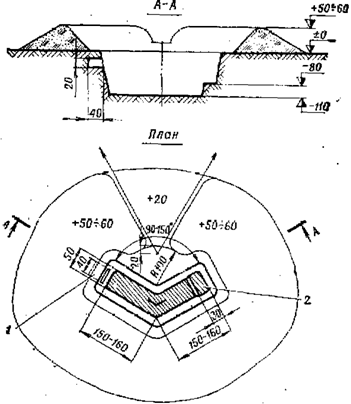

О К О П

1- ниша для боеприпасов; 2- ступень для ведения огня в дополнительном секторе.

Объем вынутого грунта 2,3 м3. На устройство окопа требуется 2,5 чел.-час.

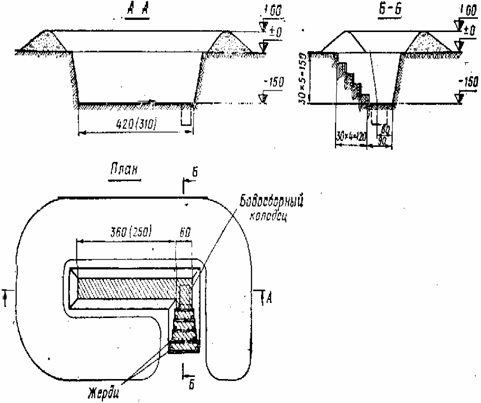

ОТКРЫТАЯ ЩЕЛЬ

на расчет из 8(4) человек

Объем вынутого грунта со входом с поверхности 7(5,5)м3, со входом из траншеи 6(4,5) м3. На устройство щели со входом с поверхности требуется 12(10)чел.-час., о входом из траншеи 8(6) чел.-час., круглого леса 0,1 м3
