3.Выносная антенна - предназначена для объединения АР на значитеьных расстояниях ( от 1 км до 30 км). Дальность связи при помощи выносных антенн определяется коэффициентом усиления.

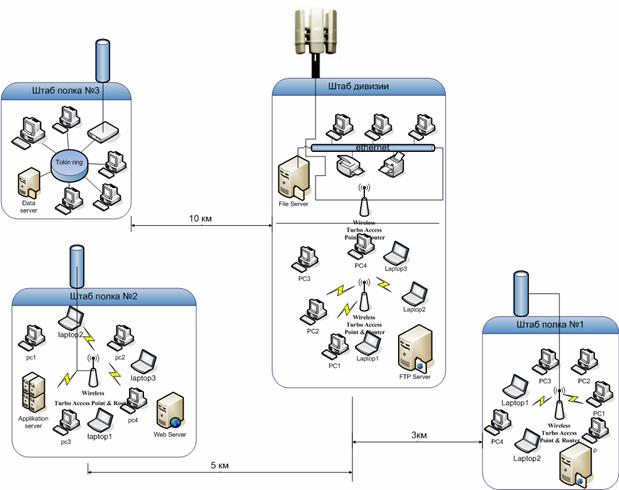

Таким образом, схема подключения штабов может быть представлена следующим образом рисунок 3.2

Рис3.2 Схема подключения

Антена, установленная на одной площадке, может обслуживать абонентов, находящихся в радиусе от 1 км до 10 км с применением выносной антены и до 30 км с использованием усилителей.

Решение подходит для обслуживания как областей с большой плотностью конечных пользователей, так и для отдельных "островков", требующих точечной доставки беспроводного сервиса.

3.1.2 Скорости работы системы.

Режим “Точка –Многоточка ”Co стороны точки доступа Одна точка доступа –21Mbps (полезная информации >15Mbps, включает в себя оба направления -uplink/downlink)Co стороны модуля абонента Один модуль абонента – 6Mbps (полезная информация на downlink >4Mbps, полезная информация на uplink >1Mbps; соотношение downlink/uplink –конфигурируемое, по умолчаниюустановлено 25% uplink, 75% downlink)

Режим “Точка –Точка ”Пролет –27,56 Мbps (полезная информация -> 21Mbps, включает в

себя оба направления - uplink/downlink; соотношение downlink/uplink –

конфигурируемое, по умолчанию установлено 50% uplink, 50%

downlink => >15Mbps downlink; 15 Mbps uplink).

Работая в режиме "Звезда" (точка - многоточка), оборудование может обслуживать рядовых абонентов, а в конфигурации "точка-точка" (Point-to-Point) возможно предоставление высокоскоростного канала. При возникновении необходимости в увеличении емкости системы предложенное решение демонстрирует свою превосходную способность к масштабированию, удовлетворяя новые требования к площади покрытия, плотности абонентов и пропускной способности. Благодаря высокой устойчивости к интерференции и использованию направленных антенн, добавление новых передатчиков увеличивает емкость системы, но не уровень интерференции.

Точки доступа (АР) могут быть подключены к существующей локальной сети или маршрутизатору через стандартное Ethernet соединение.

3.2 ПОДКЛЮЧЕНИЕ К СЕТЯМ PDH/ SDH и IP/FR.

Примеры присоединения системы широкополосного доступа к PDH/ SDH и IP/FR сетям показаны на рисунке 3.3 и рисунке 3.4.

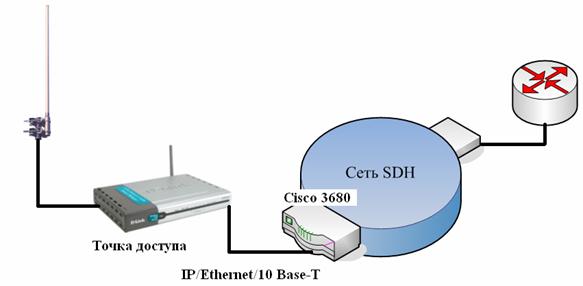

Рис.3.3. Подключение системы к SDN сети.

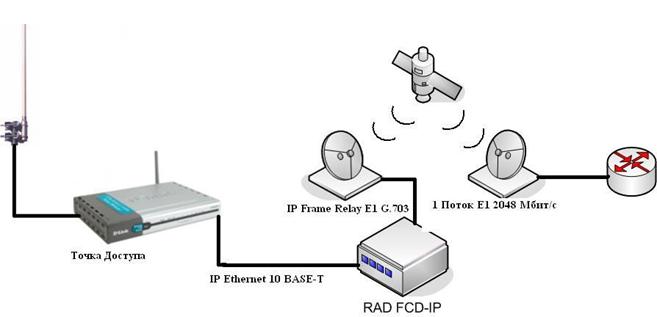

Рис.3.4. Подключение системы к IP/FR сети.

Точки доступа и абонентские модули очень компактны и могут быть смонтированы практически в любом месте. Защита от несанкционированного доступа по радиоинтерфейсу достигается благодаря использованию современных методов аутентификации и шифрования.

3.3 ВЫВОДЫ:

Беспроводная организация связи является приемлемой в данном случае

оборудовании обладает:

большим радиусом зоны действия;

большим количеством предоставляемых услуг;

минимальными потерями в АФТ;

Есть возможность подключение дополнительных терминалов и абонентов:

возможность подключения к уже существующим кабельным сетям ;

высокая скорость работы в обоих направлениях 21Mbs/15Mbs;

поддержка режимов точка-точка, точка-многоточка;

возможность интеграции дополнительного оборудования;

надежная передача сигнала на больших расстояниях (до 10);

4. ОЦЕНКА СДЕЛАННЫХ ПРЕДЛОЖЕНИЙ.

Предложенное в работе решение по организации стационарной системы беспроводной передачи данных позволяет решить задачу быстрой и простой организации каналов связи для обмена данными между абонентами, расположенными в зоне действия системы, в том числе для предоставления высокоскоростного Интернет-сервиса для любых пользователей.

Данная система представляет собой новое слово в ряду радиомодемных сетей связи, называемых на Западе сетями WiFi. Основное отличие предложенного решения заключается в возможности строить сети с гарантированной скоростью обмена для каждой терминальной станции и набором ряда других услуг (таких как управление шириной каналов к пользователю и от него), которые отвечают за качество предоставляемых услуг (параметр QoS). Обычно наличие параметра QoS приводит к существенному удорожанию оборудования.

Еще одним преимуществом является максимальная простота и удобство в установке и эксплуатации. Не требуется подключения специального программного обеспечения и интеграции с другими системами, что исключает возможные осложнения при обеспечении доступа в Интернет. Нет необходимости в прокладке дополнительных служебных линий, или установке радиорелейного оборудования в связи с тем, что данное

Оборудование поддерживает возможность обмена данных между базовыми станциями с использованием этой же технологии и на тех же частотах.

Оборудование спроектировано в соответствии с современными требованиями управлением системой, содержит встроенные механизмы установки и поддержки при внедрении, обеспечивающие простой и быстрый запуск.

Система, установленная на одной площадке, может обслуживать абонентов, находящихся в радиусе от 3 км до 10 км с применением пассивного отражателя и до 30 км с внешними усилителями.

Решение подходит для обслуживания как областей с большой плотностью конечных пользователей, так и для отдельных "островков", требующих точечной доставки беспроводного сервиса. Работая в режиме "Звезда" (точка - многоточка), оборудование может обслуживать рядовых абонентов и небольшие предприятия малого бизнеса, в то время как в конфигурации "точка-точка" (Point-to-Point) возможно предоставление высокоскоростного канала крупным предприятиям или удаленным системам. При возникновении необходимости в увеличении емкости системы предложенное решение демонстрирует свою превосходную способность к масштабированию, удовлетворяя новые требования к площади покрытия, плотности абонентов и пропускной способности. Благодаря высокой устойчивости к интерференции и использованию направленных антенн, добавление новых передатчиков увеличивает емкость системы, но не уровень интерференции.

Проведем расчет радиоканала передачи данных, который включает в себя следующие этапы:

1.Расчет затухания в антенно-фидерном тракте

2.Расчет эффективной изотропной излучаемой мощности

3.Расчет радиотрассы

4. Расчет потерь при распространении радиоволн

5.расчет энергетического запаса радиоканала.

4.1 Спецификация оборудования

В связи с различным расстоянием до отделов –3 км, 5 км и 10 км для связи с ними используются антенны с коэффициентом усиления - 16 дБи и 24 дБи.

Штаб дивизии оснащается оборудованием, представленным в табл. 1
