У всех народов технический уровень металлургического и металлообрабатывающего производства более всего отражается на видах, форме, качестве и технике произ-водства оружия. Не была исключением и древняя Русь. Оружейники при изготовлении оружия всегда одни из первых реализовывали все технические достижения своего народа. Древнерусское оружие, известное достаточно хорошо по археологическим и письменным памятникам, может служить хорошим источником для изучения истории техники русского кузнеца и металлурга.

Русское оружие IX-XIII вв. было очень разнообразно по форме и по роду применения. Среди археологических находок имеются мечи, сабли, копья, стрелы. боевые топорики, булавы, кинжалы, боевые ножи, шлемы, кольчуги, щиты. Основным оружием профессионального воина древней Руси - дружинника - был меч, массовым же оружием, которым вооружался в Бою рядовой воин, были копье и топор.

Кольчуга

В оборонительных доспехах профессионального древнерусского воина большое значение имела кольчуга - боевая одежда в виде рубашки из мелких, плотно сплетенных железных колец (Рисунок 1 Кольчуга). Термин "кольчуга" возник позднее, в Московской Руси, а в письменных источниках древней Руси кольчуга упоминается под термином "броня". Множество фрагментов, а иногда и целые кольчуги встречаются среди археологического материала. Особенно много дошло до нас кольчуг Х в. в дружинных курганах (Черная Могила, Гульбище - в дружинных курганах X века близ Чернигова, Гнездово и т. п.). От последующих веков в городских и городищенских слоях чаще всего встречаются фрагменты этого доспеха, но на Райковецком городище найдены две целые кольчуги хорошей сохранности.

Рисунок 1 Кольчуга

Кольчуга служила достаточно надежной защитой от холодного оружия. В древней Руси, а появилась на 200 лет раньше, чем в Западной Европе. Еще в XII в. во Франции кольчуга считалась дорогим импортным доспехам, который ввозили из России. В героической французской поэме "Рено де Монтобан" упоминается "кольчуга, сделанная в России".

Схема сцепления кольчужных колец ясна из Рисунка 2 «Сцепление колец в кольчуге». Сплетение состояло из целых колец и колец на заклепках или штифтах, т. е. половина колец были целые, а половина разводные, которые после сборки соединялись заклепкой или штифтом. Каждое кольцо охватывало четыре разъемных, а разъемное - четыре целых. Кольчуга делалась из железа. Металлографический анализ кольчужных колец с Княжий Горы и из Новгорода обнаружил ферритное строение с очень малым количеством шлаковых включений.

Иногда в качестве декоративного элемента в кольчугу вставляли несколько рядов медных колец. Медные проволочные кольца имеют кольчуги из Черной Могилы и из Новгорода. На поздних кольчугах тоже известны оторочки ворота, рукавов и подола медными кольцами.

Металл колец, естественно, быстро коррозировал и кольчуги необходимо было чистить. О том, что кольчуги были чищены, т.е. светлые и блестящие, сообщает летописец: «И смотреть страшно на воинов в голых доспехах, так как они блестят светлее, чем вода на солнце». В XVII в. для чистки кольчуг применялось специальное приспособление в виде закрывающейся бочки с веретеном, в которую клали кольчугу, посыпанную мелким песком, и вращали ее. Подобное, столь простое приспособление, мог применять кольчужник и древней Руси.

Кольца большинства известных археологических кольчуг были плоские. Наружный диаметр их на разных бронях колебался в пределах 13-15 мм. Ширина кольца равнялась 2-2,5 мм, толщина была около 0,8-1,0 мм. Иногда поверхность кольца орнаментировалась одним или двумя рельефными концентрическими кругами. Делались кольчуги также и из проволочных колец (например, кольчуга из Черной Могилы, Райковецкого городища или фрагменты кольчуги с Княжей Горы) такого же размера.

Рисунок 2 Сцепление колец в кольчуге

Обычная кольчуга на средний рост состояла примерно из 18-20 тыс. колец.

Технология производства кольчуги состояла из операций изготовления колец и заклепок или штифтов и из сборки и склепывания разомкнутых колец в следующей последовательности. Из железа изготовлялась круглая или квадратная проволока диаметром около 2 мм, которую навивали на круглую оправку диаметром около 10—11 мм. Образовавшуюся спираль разрубали по одной стороне, в результате чего получались круглые разомкнутые кольца одинакового диаметра. Половину колец сваривали. Если кольчугу делали из плоских колец, то после сварки круглые в сечении кольца расплющивали и фигурным пунсоном наносили удар. Таким же путем расплющивались и орнаментировались разомкнутые кольца. После этого концы колец дополнительно расплющивали на плашку и пробивали бородком отверстия под заклепки или штифты. Отдельной и довольно кропотливой операцией было изготовление заклепок или штифтов. Кольчуга с Княжей горы была склепана заклепками с головкой. Диаметр заклепки было около 0,75 мм. Каждое разомкнутое кольцо после соединения его с четырьмя целыми кольцами склепывали. Последними операциями были чистка и шлифование кольчуги.

В технологии производства древнерусских кольчуг поражает миниатюрность, тонкость и огромная трудоемкость кузнечных работ, например, операция склепывания кольца заклепкой диаметром около 0,75 мм, производившаяся не с отдельно лежащим кольцом, а уже с кольцом, вплетенным в кольчугу. Склепать нужно было около 10 тыс. колец.

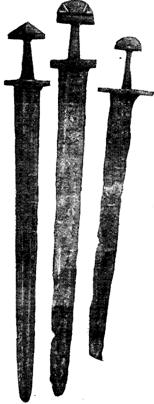

Рисунок 3 Древнерусские мечи.

Меч - основное оружие русского воина-дружинника, символ княжеской власти и военная эмблема древней Руси. Мечом клялись дружинники Игоря, заключая в 944 г. договор с греками «А не крещенные русские кладут свои щиты и обнаженные мечи».

Русские летописи и другие письменные источники пестрят упоминаниями о мече. Не менее широко представлены мечи и в археологическом материале. Основная масса мечей, как и другого вооружения, дошла до o нас от Х в. Погребения воинов-дружинников Игоря, Святослава и Владимира Святославовича сопровождались богатым набором оружия и разного военного снаряжения.

Древнерусский меч - оружие рубящее. Но некоторые выражения летописи, правда, более поздние, позволяют предполагать, что меч применялся иногда и для закалывания. Обычная Длина меча Х в. была около 80-90 см, ширина клинка равнялась 5-6 см, толщина 4 мм. Вдоль полотна на обеих сторонах клинка всех древнерусских мечей идут долы, служившие для облегчения веса клинка. Конец меча, не рассчитанного на колющий удар, имел довольно тупое острие, а иногда даже просто закруглялся (Рисунок 4 Древнерусские мечи.). Навершие, рукоять и перекрестье меча почти всегда украшались бронзой, серебром и даже золотом ().

Рисунок 4 Рукоятка меча из Михайловских курганов.

Меч носился в ножнах. Бронзовые и серебряные наконечники и другие украшения ножен иногда обнаруживаются среди археологического материала. В летописи встречаются выражения "обнажи меч свой".

Технология производства клинков мечей нами изучена на основании металлографического анализа 12 экземпляров мечей. Пять мечей происходят из Гнездовских курганов, четыре меча из Михайловских курганов, два меча из Приладожских курганов и один меч из Вщижа (Древнерусский город на реке Десне в Брянской области). На основании обнаруженных структурных схем металла древнерусских мечей мы реконструируем технологию их изготовления (Технологическая схема лезвий мечей: 1-наварка лезвия на железную основу: 2-наварка лезвия на многослойную основу; 3 - наварка лезвия на узорчатую (дамаскированную) основу; 4 - цементация лезвия.).

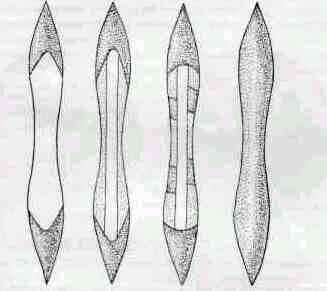

Рисунок 5 Технологическая схема лезвий мечей: 1-наварка лезвия на железную основу: 2-наварка лезвия на многослойную основу; 3 - наварка лезвия на узорчатую (дамаскированную) основу; 4 - цементация лезвия.

Основа клинка меча делалась из железа или сваривалась из трех полос стали и железа. Когда основа клинка сваривалась только из стали, брали малоуглеродистый металл. Довольно широко применялась и узорчатая сварка. В этом случае основа клинка сваривалась из средней железной и двух крайних специально сваренных полос. Последние, в свою очередь, были сварены из нескольких прутьев с разным содержанием углерода, затем несколько раз перекрученных и раскованных в полосу. К предварительно сваренному и подготовленному бруску основы клинка наваривали в торец стальные полосы - будущие лезвия. После сварки клинок выковывали таким образом, чтобы стальные полосы вышли на лезвие. Отковав клинок заданного размера, вытягивали черенок рукоятки. Следующей механической операцией было выстругивание долов. Затем клинок шлифовали и подвергали термической обработке. После этого клинок полировали, и если на основе клинка делалась узорчатая сварка, его травили. Кузнец же делал и основу перекрестья и навершия рукоятки. Иногда наваренные стальные лезвия подвергались перед термической обработкой дополнительной цементации ( Рисунок 6 Микроструктура лезвий меча; 1 - сварочный шов. х100; 2 - перлит с цементитом. х200)

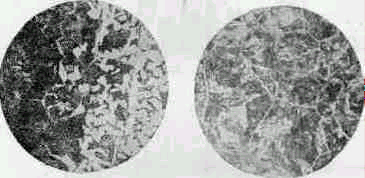

Рисунок 6 Микроструктура лезвий меча; 1 - сварочный шов. х100; 2 - перлит с цементитом. х200

Применялась также цементация поверхности цельножелезного меча. Подобная технология была у меча из Михайловских курганов.

Перед нами самая типичная древнерусская технология изготовления качественного изделия - сварка мягкой вязкой основы со стальным лезвием и последующая термическая обработка всего клинка.

Если сравнить технологические схемы производства клинков мечей и, например, кос, то обнаружится очень много общего: та же многослойная сварка или наварка стального лезвия, выточка дола и термическая обработка, та же большая длина и малая толщина полотна клинка меча и лезвия косы. Различие только в том, что у косы наваривали одно лезвие, а у меча два.

Очень интересные сведения о технике производства мечей древнерусскими кузнецами сообщает их современник, выше уже упоминавшийся хорезмийский ученый Ал-Бируни. "Русы выделывали свои мечи из шапуркана, а долы посредине их из нармохана, чтобы придать им прочность при ударе, предотвратить их хрупкость. Ал-фулад не выносит холода их зим и ломается при ударе. Когда они познакомились с фарандом, то изобрели для долов плетенье из длинных проволок (изготовленных) из обеихразновидностей железа-шапуркана и женского. И стали получаться у них на сварных плетениях при погружении вещи удивительные и редкостные, такие, какие они желали и намеревались получить. Рисунок же не получается соответственно намерению при изготовлении меча и не приходит по желанию, но он случаен.

Этот текст интересен с двух сторон. Во-первых, он подтверждает выводы о технике производства клинков мечей, сделанные нами на основании изучения лишь 12 мечей. Технология наварки стальных лезвий на железную основу клинка является общерусской. Во-вторых, Ал-Бируни говорит я о превосходстве техники изготовления узора на клинках мечей у русских оружейников. При соответствующей комбинации железных и стальных полос на основе клинка древнерусский кузнец мог получить любой заданный рисунок с одинаковым ритмом по всей полосе, что особенно и удивляло Бируни. Булатный же рисунок, как известно из опытов П. П. Аносова, случаен, так как при кристаллизации тигельной стали в каждом отдельном случае получается свой рисунок структурной неоднородности.

Итак, древнерусские кузнецы, ковавшие для своих соотечественников воинов-дружинников мечи, владели сложной технологией кузнечной ковки, узорчатой сварки и термической обработки и в технике производства и художественной отделке не уступали ни западным, ни восточным мастерам. В искусстве отделки клинков мечей они даже превосходили знаменитых восточных оружейников, изготовлявших мечи из булатной стали.

Добротные мечи с удивительными и редкостными узорами, изготовленные русскими кузнецами, пользовались широким спросом на внешних рынках: в Византии, Средней Азии и других странах. Арабский писатель Ибн-Хордадбех в середине IX в. писал: "что же касается купцов русских - они же суть племя из славян - то они вывозят меха выдры, меха лисиц и мечи из дальнейших концов Славонии к Румейскому морю".
