§ по соображениям защиты информации требуется ограничить доступ к серверу;

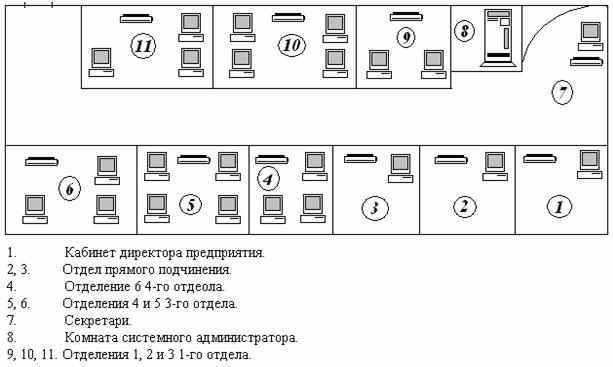

Рис. 4.2. План помещения.

Сервер расположен в комнате сетевого администратора, так как только это помещение удовлетворяет требованиям, то есть уровень шума в помещении минимален, помещение изолированно от других, следовательно, доступ к серверу будет ограничен.

Сетевой администратор сможет постоянно следить за работой сервера и осуществлять обслуживание сервера, так как при установке сервера.

4.3. Сетевая архитектура

Сетевая архитектура - это сочетание топологии, метода доступа, стандартов, необходимых для создания работоспособной сети.

Выбор топологии определяется, в частности, планировкой помещения, в котором разворачивается ЛВС. Кроме того, большое значение имеют затраты на приобретение и установку сетевого оборудования, что является важным вопросом для фирмы, разброс цен здесь также достаточно велик.

Топология типа «звезда» представляет собой более производительную структуру, каждый компьютер, в том числе и сервер, соединяется отдельным сегментом кабеля с центральным концентратором (HAB).

Основным преимуществом такой сети является её устойчивость к сбоям, возникающим вследствие неполадок на отдельных ПК или из-за повреждения сетевого кабеля. [12]

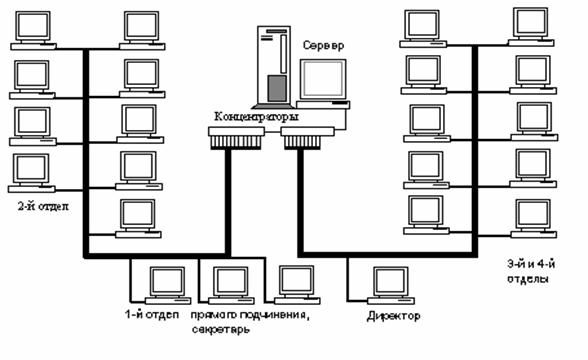

Рис. 4.3 Топология сети предприятия.

Важнейшей характеристикой обмена информацией в локальных сетях являются так называемые методы доступа (access methods), регламентирующие порядок, в котором рабочая станция получает доступ к сетевым ресурсам и может обмениваться данными.

За аббревиатурой CSMA/CD скрывается английское выражение «Carrier Sense Multiple Access with Collision Detection » (коллективный доступ с контролем несущей и обнаружением коллизий). С помощью данного метода все компьютеры получают равноправный доступ в сеть. Каждая рабочая станция перед началом передачи данных проверяет, свободен ли канал. По окончании передачи каждая рабочая станция проверяет, достиг ли адресата отправленный пакет данных. Если ответ отрицательный, узел производит повторный цикл передачи/контроля приема данных и так до тех пор, пока не получит сообщение об успешном приеме информации адресатом. [6]

Так как этот метод хорошо зарекомендовал себя именно в малых и средних сетях, для предприятия данный метод подойдет. К тому же сетевая архитектура Ethernet, которую и будет использовать сеть предприятия, использует именно этот метод доступа.

Спецификацию Ethernet в конце семидесятых годов предложила компания Xerox Corporation. Позднее к этому проекту присоединились компании Digital Equipment Corporation (DEC) и Intel Corporation. В 1982 году была опубликована спецификация на Ethernet версии 2.0. На базе Ethernet институтом IEEE был разработан стандарт IEEE 802.3. [12]

В настоящее время технология, применяющая кабель на основе витой пары (10Base – T), является наиболее популярной. Такой кабель не вызывает трудностей при прокладке.

Сеть на основе витой пары, в отличие от тонкого и толстого коаксиала, строится по топологии звезда. Чтобы построить сеть по звездообразной топологии, требуется большее количество кабеля (но цена витой пары не велика). Подобная схема имеет и неоценимое преимущество – высокую отказоустойчивость. Выход из строя одной или нескольких рабочих станций не приводит к отказу всей системы. Правда если из строя выйдет хаб, его отказ затронет все подключенные через него устройства.

Еще одним преимуществом данного варианта является простота расширения сети, поскольку при использовании дополнительных хабов (до четырех последовательно) появляется возможность подключения большого количества рабочих станций (до 1024). При применении неэкранированной витой пары (UTP) длина сегмента между концентратором и рабочей станцией не должна превышать 100 метров, чего не наблюдается в предприятии.

4.4. Сетевые ресурсы

Следующим важным аспектом планирования сети является совместное использование сетевых ресурсов (принтеров, факсов, модемов).

Перечисленные ресурсы могут использоваться как в одноранговых сетях, так и в сетях с выделенным сервером. Однако в случае одноранговой сети сразу выявляются её недостатки. Чтобы работать с перечисленными компонентами, их нужно установить на рабочую станцию или подключить к ней периферийные устройства. При отключении этой станции все компоненты и соответствующие службы становятся недоступными для коллективного пользования. [2]

В сетях с сервером такой компьютер существует по определению. Сетевой сервер никогда не выключается, если не считать коротких остановок для технического обслуживания. Таким образом, обеспечивается круглосуточный доступ рабочих станций к сетевой периферии.

На предприятии имеется десять принтеров: в каждом обособленном помещении. Администрация пошла на расходы для создания максимально комфортных условий работы коллектива.

Теперь вопрос подключения принтера к ЛВС. Для этого существует несколько способов.

1.Подключение к рабочей станции.

Принтер подключается к той рабочей станции, которая находиться к нему ближе всего, в результате чего данная рабочая станция становится сервером печати. Недостаток такого подключения в том, что при выполнении заданий на печать производительность рабочей станции на некоторое время снижается, что отрицательно скажется на работе прикладных программ при интенсивном использовании принтера. Кроме того, если машина будет выключена, сервер печати станет недоступным для других узлов.

2.Прямое подключение к серверу.

Принтер подключается к параллельному порту сервера с помощью специального кабеля. В этом случае он постоянно доступен для всех рабочих станций. Недостаток подобного решения обусловлен ограничением в длине принтерного кабеля, обеспечивающего корректную передачу данных. Хотя кабель можно протянуть на 10 и более метров, его следует прокладывать в коробах или в перекрытиях, что повысит расходы на организацию сети.

3. Подключение к сети через специальный сетевой интерфейс.

Принтер оборудуется сетевым интерфейсом и подключается к сети как рабочая станция. Интерфейсная карта работает как сетевой адаптер, а принтер регистрируется на сервере как узел ЛВС. Программное обеспечение сервера осуществляет передачу заданий на печать по сети непосредственно на подключенный сетевой принтер.

В сетях с шинной топологией сетевой принтер, как и рабочие станции соединяется с сетевым кабелем при помощи Т-коннектора, а при использовании «звезды» - через концентратор.

Интерфейсную карту можно установить в большинство принтеров, но её стоимость довольно высока.

4. Подключение к выделенному серверу печати.
