1.2 Обзор внутреннего устройства TCP/IP

Этот раздел содержит краткое описание TCP/IP в объеме, достаточном для последующего обсуждения проблем безопасности, связанных с Интернетом. [Com91a],[Com91b],[Hunt92] и [Bel89] содержат гораздо более подробное описание; читатели, которые хотят получить более глубокое представление, должны обратиться к этим источникам.

Отчасти популярность стека протоколов TCP/IP объясняется возможностью его реализации на базе большого числа разнообразных каналов и протоколов канального уровня, таких как T1 и Х.25, Ethernet и линии RS-232. Большинство организаций использует в своих ЛВС Ethernet для объединения хостов и клиентских систем, а затем присоединяет эти сети с помощью T1 к региональной сети (например, региональной магистральной сети TCP/IP), которая соединяет в свою очередь с сетями других организаций и другими магистральными каналами. Как правило, организации имеют одно соединение с Интернетом, но большие организации могут иметь два и более соединений. Скорости модемов увеличиваются по мере появления новых коммуникационных стандартов, поэтому версии TCP/IP, которые работают в среде коммутируемых телефонных каналов, становятся все более популярными. Многие организации и просто отдельные люди используют PPP (Point-to-Point Protocol) и SLIP (Serial Line IP) для подключения своих сетей и рабочих станций к другим сетям, используя телефонные каналы.

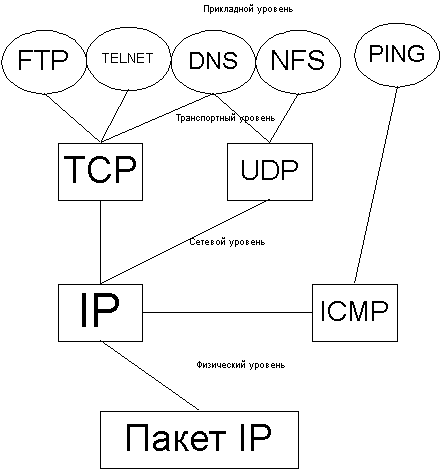

Если говорить строго, то TCP/IP - это стек протоколов, включающий TCP, IP, UDP (User Datagram Protocol), ICMP (Internet Control Message Protocol), и ряд других протоколов. Стек протоколов TCP/IP не соответствует модели взаимодействия открытых систем (ВОС), и его структура показана на рисунке 1.1

1.2 IP

Уровень IP получает пакеты, доставляемые нижними уровнями, например драйвером интерфейса с ЛВС, и передает их лежащим выше уровням TCP или UDP. И наоборот, IP передает пакеты, полученные от уровней TCP и UDP к нижележащим уровням.

Пакеты IP являются дейтаграмами с негарантированной доставкой, потому что IP ничего не делает для обеспечения гарантии доставки пакетов IP по порядку и без ошибок. Пакеты IP содержат адрес хоста, с которого был послан пакет, называемый адресом отправителя, и адрес хоста, который должен получить пакет, называемый адресом получателя.

Высокоуровневые сервисы TCP и UDP при приеме пакета предполагают, что адрес отправителя, указанный в пакете, является истинным. Другими словами, адрес IP является основой для аутентификации во многих сервисах; сервисы предполагают, что пакет был послан от существующего хоста, и именно от того хоста, чей адрес указан в пакете. IP имеет опцию, называемую опция маршрутизации источника, которая может быть использована для для указания точного прямого и обратного пути между отправителем и получателем. Этот путь может задействовать для передачи пакета маршрутизаторы или хосты, обычно не использующиеся для передачи пакетов к данному хосту-получателю. Для некоторых сервисов TCP и UDP пакет IP c такой опцией кажется пришедшим от последней системы в указанном пути, а не от своего истинного отправителя. Эта опция появилась в протоколе для его тестирования, но [Bel89] отмечает, что маршрутизация источника может использоваться для обмана систем с целью установления соединения с ними тех хостов, которым запрещено с ними соединяться. Поэтому, то, что ряд сервисов доверяют указанному IP-адресу отправителя и полагаются на него при аутентификации, очень опасно и может привести к проникновению в систему.

1.2.2 TCP

Если IP-пакеты содержат инкапсулированные пакеты TCP, программы IP передадут их вверх уровню TCP. TCP последовательно нумерует все пакеты и выполняет исправление ошибок, и реализует, таким образом, виртуальные соединения между хостами. Пакеты TCP содержат последовательные номера и подтверждения о приеме пакетов, поэтому пакеты, принятые не в порядке передачи, могут быть переупорядочены, а испорченные пакеты повторно посланы.

TCP передает полученную информацию приложениям верхнего уровня, например клиенту или серверу TELNETа. Приложения, в свою очередь, передают информацию обратно уровню TCP, который передает ее ниже уровню IP, после чего она попадает к драйверам устройств, в физическую среду и по ней передается до хоста-получателя. Сервисы с установлением соединения, такие как TELNET, FTP, rlogin, X Windows и SMTP требуют надежности и поэтому используют TCP. DNS использует TCP только в ряде случаев( для передачи и приема баз данных доменных имен), а для передачи информации об отдельных хостах использует UDP .

1.2.3 UDP

Как показано на рисунке 1.1, UDP взаимодействует с прикладными программами на том же уровне, что и TCP. Тем не менее, он не выполняет функции исправления ошибок или повторной передачи потерянных пакетов. Поэтому UDP не используется в сервисах с установлением соединения, которым требуется создание виртуального канала. Он применяется в сервисах типа запрос-ответ, таких как NFS, где число сообщений в ходе взаимодействия гораздо меньше, чем в TELNET и FTP. В число сервисов, использующих UDP, входят сервисы на базе RPC, такие как NIS и NFS, NTP(протокол сетевого времени) и DNS(также DNS использует TCP).

Пакеты UDP гораздо проще подделать, чем пакеты TCP, так как нет этапа установления соединения (рукопожатия).[Ches94]. Поэтому с использованием сервисов на базе UDP сопряжен больший риск.

1.2.4 ICMP

ICMP (Протокол межсетевых управляющих сообщений) находится на том же уровне, что и IP; его назначение - передавать информацию, требуемую для управления траффиком IP. В-основном, он используется для предоставления информации о путях к хостам-получателям. Сообщения ICMP redirect информируют хосты о существовании боле коротких маршрутов к другим системам, а сообщения ICMP unreachable указывает на наличие проблем с нахождением пути к получателю пакета. Кроме того, ICMP может помочь корректно завершить соединение TCP, если путь стал недоступен. PING является широко распространенным сервисом на базе ICMP.

[Bel89] рассматривает две проблемы с ICMP: старые версии Unix могут разорвать все соединения между хостами, даже если только одно из них столкнулось с проблемами. Кроме того, сообщения о перенаправлении пути ICMP могут быть использованы для обмана маршрутизаторов и хостов с целью заставить их поверить в то, что хост злоумышленника является маршрутизатором и пакеты лучше отправлять через него. Это, в свою очередь, может привести к тому, что атакующий получит доступ к системам, которым не разрешено иметь соединения с машиной атакующего или его сетью.

1.2.5 Структура портов TCP и UDP

Сервисы TCP и UDP используются с помощью схемы клиент-сервер. Например, процесс сервера TELNET вначале находится в состоянии ожидания запроса установления соединения. В какой-нибудь момент времени пользователь запускает процесс клиента TELNET, который инициирует соединение с сервером TELNET. Клиент посылает данные серверу, тот читает их, и посылает обратно клиенту ответ. Клиент читает ответ и сообщает о нем пользователю. Поэтому, соединение является двунаправленным и может быть использовано как для чтения, так и для записи.
