Виды и анализ электрических сетей

Методы и средства защиты: заземление, зануление, отключение и др.

Выбор средств защиты зависит от:

1.режима электрической сети;

2.вида электрической сети;

3.условий эксплуатации

Средства электробезопасности:

1.общетехнические;

2.специальные;

3.средства индивидуальной защиты

Общетехнические средства защиты

1)Рабочая изоляция

2)Для оценки изоляции используют следующие критерии:

3)сопротивление фаз электрической проводки без подключенной нагрузки R1³0,05;

4)сопротивление фаз электрической проводки с подключенной нагрузкой R2³0,08 МОм.

5)Двойная изоляция

6)Недоступность токоведущих частей (используются осадительные средства — кожух, корпус, электрический шкаф, использование блочных схем и т.д.)

7)Блокировки безопасности (механические, электрические)

8)Малое напряжение

9)Для локальных светильников (36 В), для особо опасных помещений и вне помещений.

10)12 В используется во взрывоопасных помещениях.

11)Меры ориентации (использование маркировок отдельных частей электрического оборудования, надписи, предупредительные знаки, разно цветовая изоляция, световая сигнализация).

Специальные средства защиты

1. заземление;

2. зануление;

3. защитное отключение

Принцип действия заземления

Снижение напряжения между корпусом, оказавшимся под напряжением (в случае аварийной ситуации) и землей, до безопасной величины.

Заземление используется в 3-х фазных 3-х проводных сетях с изолированной нейтралью. Эта система заземления работает в том случае, если

RН £ 4 Ом; V < 1000 В; RН £ 0,5 Ом; V > 1000 В (ПУЭ-85)

Принцип действия зануления

Преднамеренное соединение корпусов электрических установок с многократно заземленной нейтралью трансформатора или генератора.

Превращение замыкания на корпус в короткое однофазное замыкание за счет срабатывания токовой защиты, которая отключает систему питания и тем самым отключается поврежденное устройство.

Принцип действия защитного отключения

Это преднамеренное автоматическое отключение электрической установки от питающей сети в случае опасности поражения электрическим током.

Условия, при которых выполняется заземление или зануление в соответствии с требованиями ПУЭ-85.

1.В малоопасных помещениях 380 В и выше переменного тока 440 В и выше постоянного тока

2.В особо опасных помещениях, помещениях с повышенной опасностью и вне помещений 42 В и выше переменного тока 110 В и выше пост. тока

3.При всех напряжениях во взрывоопасных помещения.

Заземляющие устройства бывают естественными (используются конструкции зданий) в этом случае нельзя использовать те элементы, которые при попадании искры приводят к аварии (взрывоопасные).

Искусственные — контурное и выносное защитное заземляющее устройство.

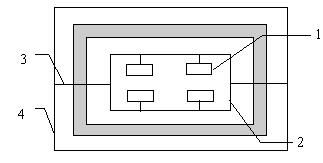

Пример. Контурное заземляющее устройство.

1. электрическая установка;

2. внешний контур;

3. шина заземления;

4. внутренний контур

Требования электрической безопасности к установкам ЭТИ (электротехнических изделий)

ЭТИ должны быть сконструированы таким образом, чтобы обеспечивалась электрическая безопасность. Если такие условия создать нельзя, они должны быть перечислены в инструкции.

ГОСТ 12.2.007.0-75 ССБТ

В соответствии с этим ГОСТом оговариваются классы безопасности.

Многообразие средств защиты и условий эксплуатации привели к унификации средств защиты. В условиях экспорта-импорта ЭТИ, была создана IP.

IP-30 3 - степень защиты 0 - степень защиты

IP-44 4 - от попадания внутрь 4 - — ² —

IP-5х 5 - оболочки твердых тел х - влаги

IP-54 5 4

Электромагнитное поле

Источник возникновения — промышленные установки, радиотехнические объекты, медицинская аппаратура, установки пищевой промышленности.

Характеристики электромагнитного поля:

1. длина волны, [м]

2. частота колебаний [Гц]

l = VC/f, где VC = 3×10 м/с

Номенклатура диапазонов частот (длин волн) по регламенту радиосвязи:
