2. Локальные Вычислительные Сети

2.1 Введение

Система NetWare фирмы Novell позволяет так организовать архитектуру ЛВС, чтобы удовлетворить любым специфическим требованиям. Эта способность к модификации относится не только к прикладным программам, которые выполняются в сети, но также к аппаратным средствам и используемым функциям систем.

ЛВС могут состоять из одного файл-сервера, поддерживающего небольшое число рабочих станций, или из многих файл-серверов и коммуникационных серверов, соединенных с сотнями рабочих станций. Некоторые сети спроектированы для оказания сравнительно простых услуг, таких, как совместное пользование прикладной программой и файлом и обеспечение доступа к единственному принтеру. Другие сети обеспечивают связь с большими и мини-ЭВМ, модемами коллективного пользования, разнообразными устройствами ввода/вывода (графопостроителями, принтерами и т. д.) и устройствам памяти большой емкости (диски типа W.O.R.M.).

2.2 Файл-сервер и рабочие станции

Файл-сервер является ядром локальной сети. Этот компьютер (обычно высокопроизводительный мини-компьютер) запускает операционную систему и управляет потоком данных, передаваемых по сети. Отдельные рабочие станции и любые совместно используемые периферийные устройства, такие, как принтеры, - все подсоединяются к файл-серверу.

Каждая рабочая станция представляет собой обычный персональный компьютер, работающий под управлением собственной дисковой операционной системы (такой, как DOS, Windows или Linux). Однако в отличие от автономного персонального компьютера рабочая станция содержит плату сетевого интерфейса и физически соединена кабелями с файлом-сервером. Кроме того, рабочая станция запускает специальную программу, называемой оболочкой сети, которая позволяет ей обмениваться информацией с файл-сервером, другими рабочими станциями и прочими устройствами сети. Оболочка позволяет рабочей станции использовать файлы и программы, хранящиеся на файл-сервере, так же легко, как и находящиеся на ее собственных дисках.

2.3 Операционная система рабочей станции

Каждый компьютер рабочей станции работает под управлением своей собственной операционной системы (такой, как DOS, Windows или Linux). Чтобы включить каждую рабочую станцию с состав сети, оболочка сетевой операционной системы загружается в начало операционной системы компьютера.

Оболочка сохраняет большую часть команд и функций операционной системы, позволяя рабочей станции в процессе работы выглядеть как обычно. Оболочка просто добавляет локальной операционной системе больше функций и придает ей гибкость.

2.4 Топология локальных сетей

Термин "топология сети" относится к пути, по которому данные перемещаются по сети. Существуют три основных вида топологий: "общая шина", "звезда" и "кольцо".

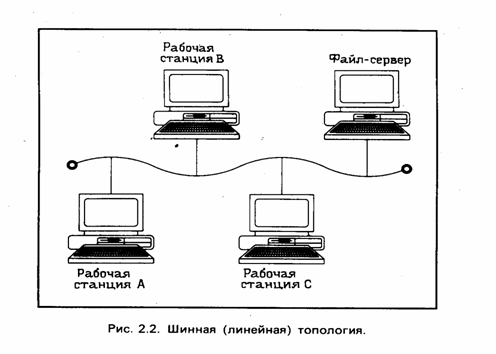

Топология "общая шина" предполагает использование одного кабеля, к которому подключаются все компьютеры сети (рис. 2.2). В случае "общая шина" кабель используется совместно всеми станциями по очереди. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

В топологии "общая шина" все сообщения, посылаемые отдельными компьютерами, подключенными к сети. Надежность здесь выше, так как выход из строя отдельных компьютеров не нарушит работоспособности сети в целом. Поиск неисправностей в кабеле затруднен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети.

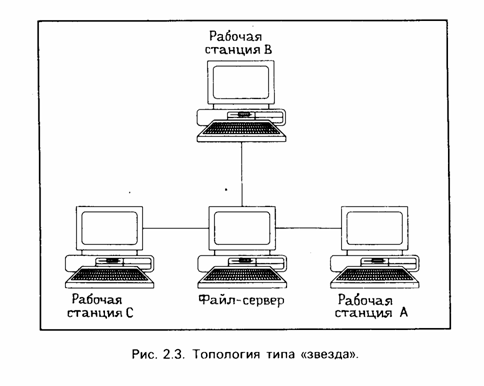

На рис. 2.3 показаны компьютеры, соединенные звездой. В этом случае каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству.

При необходимости можно объединять вместе несколько сетей с топологией "звезда", при этом получаются разветвленные конфигурации сети.

С точки зрения надежности эта топология не является наилучшим решением, так как выход из строя центрального узла приведет к остановке всей сети. Однако при использовании топологии "звезда" легче найти неисправность в кабельной сети.

Используется также топология "кольцо" (рис. 2.4). В этом случае данные передаются от одного компьютера к другому как бы по эстафете. Если компьютер получит данные, предназначенные для другого компьютера, он передает их дальше по кольцу. Если данные предназначены для получившего их компьютера, они дальше не передаются.

Локальная сеть может использовать одну из перечисленных топологий. Это зависит от количества объединяемых компьютеров, их взаимного расположения и других условий. Можно также объединить несколько локальных сетей, выполненных с использованием разных топологий, в единую локальную сеть. Может, например, древовидная топология

2.5 Методы доступа и протоколы передачи данных

В различных сетях существуют различные процедуры обмена данными в сети. Эти процедуры называются протоколами передачи данных, которые описывают методы доступа к сетевым каналам данных.

Наибольшее распространение получили конкретные реализации методов доступа: Ethernet, Arcnet и Token-Ring.

2.5.1 Метод доступа Ethernet.

Это метод доступа, разработанный фирмой Xerox в 1975 году, пользуется наибольшей популярностью. Он обеспечивает высокую скорость передачи данных и надежность.

Для данного метода доступа используется топология "общая шина". Поэтому сообщение, отправляемое одной рабочей станцией, принимается одновременно всеми остальными, подключенными к общей шине. Но сообщение, предназначенное только для одной станции (оно включает в себя адрес станции назначения и адрес станции отправителя). Та станция, которой предназначено сообщение, принимает его, остальные игнорируют.

Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/CD - Carier Sense Multiple Access with Collision Detection).

Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.

Ethernet не исключает возможности одновременной передачи сообщений двумя или несколькими станциями. Аппаратура автоматически распознает такие конфликты, называемые коллизиями. После обнаружения конфликта станции задерживают передачу на некоторое время. Это время небольшое и для каждой станции свое. После задержки передача возобновляется.

Реально конфликты приводят к уменьшению быстродействия сети только в том случае, если работает порядка 80-100 станций.

2.5.2 Метод доступа Arcnet.

Этот метод доступа разработан фирмой Datapoint Corp. Он тоже получил широкое распространение, в основном благодаря тому, что оборудование Arcnet дешевле, чем оборудование Ethernet или Token -Ring. Arcnet используется в локальных сетях с топологией "звезда". Один из компьютеров создает специальный маркер (сообщение специального вида), который последовательно передается от одного компьютера к другому.
