ПЛАН

Ø Чернобыльская катастрофа

Ø Принцип АЭС. Физико-Химические процессы в ядерном реакторе РБМК-1000

Ö Ядерный источник энергии

Ö Реактор

Ö Тепловой контур

q Способы теплообмена

· Теплопроводность

· Конвективный теплообмен

· Теплообмен излучением

q Упрощенная принципиальная схема АЭС с реактором типа РБМК-1000

· Контур многократной принудительной циркуляции (КМПЦ)

· Второй тепловой контур

· Потери энергии в тепловом контуре

· Теплообмен в активной зоне реактора

Ö Ядерные реакции

q Ядерная реакция

q Реакция деления

q Реакция радиацционного захвата

q Реакция рассеяния

q Коэффициент размножения

q Цепная реакция деления

q Управление цепной реакцией деления

q Практическая реализация управления реактором

Ø Последовательность событий

Ø Разрушения 4-ого блока после аварии

Ö Реакторный блок

Ö Деаэраторная этажерка

Ö Машинный зал

Ö Блок вспомогательных систем реакторного отделения (ВСРО)

Ö Система аварийного охлаждения реактора (САОР)

Ø «Укрытие» («Саркофаг»)

Ö Стройтельство «Укрытия»

Ø Медицинские аспекты

Ø Современная ситуация последствий Чернобыльской катастрофы в России

Ö Радиационно-гигиеническая обстановка

Ö Радиоэкологические последствия

q Сельское хозяйство

q Лесное хозяйство

q Реки и озера

Ö Демографическая ситуация

Ö Состояние здоровья населения на загрязненных территориях

Ø Список используемой литературы

Чернобыльская катастрофа

Чернобыль. Это слово известно всем землянам, оно навсегда вошло в историю как символ беды и человеческого героизма. Взрыв на четвертом блоке Чернобыльской АЭС - самая большая катастрофа XX столетия. Свыше 90 тысяч жителей живописного Полесья навсегда оставили свои дома. Сегодня в слово Чернобыль мы вкладываем понятие о зоне отчуждения и зоне безусловного (обязательного) отселения, площадь которой превышает 3000 км2. Ее периметр достигает 223,5 км, из них 34 км проходят по границе с Беларусью.

Управление этой радиационно опасной территорией осуществляет Администрация зоны отчуждения (АЗО), которая является структурным подразделением МЧС Украины и обеспечивает жизнедеятельность зоны и решение социальных, экономических проблем, организовывает научно - технические и исследовательские работы, осуществляет радиационный мониторинг, дезактивацию и захоронение радиоактивных отходов. В зоне работает около 14 тысяч человек, из них 5,3 тыс. - на 24 предприятиях, подчиненных МЧС, на Чернобыльской АЭС - около 6,2 тыс., в МНТЦ и на объекте "Укрытие" - около тысячи человек.

В зоне проводится наблюдение (мониторинг) за передвижением и накоплением нуклидов, еще в 1988 году начала действовать автоматизированная система радиационного контроля состояния зоны отчуждения. Особенно важным направлением является решение проблемы захоронения и переработки РАО. С этой целью уже утверждены проекты первой очереди комплекса "Вектор", в котором предусматривается захоронение РАО в объеме свыше 500 тыс м3. Чтобы стало невозможным загрязнение нуклидами речки Припять, на ней сооружена польдерная система и защитная дамба длиной 11 км.

Реализация Администрацией зоны отчуждения государственной политики по вопросам ликвидации последствий Чернобыльской катастрофы и захоронение радиоактивных отходов требует больших бюджетных средств. Поэтому Украина надеется на помощь всего мирового сообщества и привлечение финансовых ресурсов на чернобыльские проекты из-за заграницы. Необходимо объединить усилия России, Беларуси, Украины. Чернобыль - катастрофа планетарного масштаба.

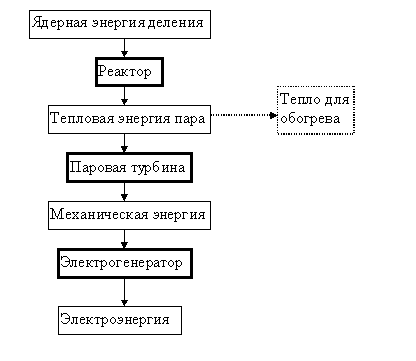

Принцип АЭС

Физико-Химические процессы в ядерном реакторе РБМК-1000

Ядерный источник энергии

Эйнштейн установил связь между энергией и массой в своем уравнении:

где с = 300 000 000 м/с - скорость света; таким образом тело человек массой 70 кг содержит в себе энергию

Такое количество энергии реакторная установка РБМК-1000 выработает только за две тысячи лет работы. Главная проблема научится превращать массу в полезную энергию. Первый шаг для решения этой проблемы человечество сделало освоив военное и мирное использование энергии деления ядер. В самом первом приближении процессы, происходящие в ядерном реакторе, можно описать как непрерывное деление ядер. При этом масса целого ядра до деления больше массы получившихся осколков. Разница составляет примерно 0.1 % массы разделившегося ядра. Разумеется до полного превращения массы в энергию еще очень далеко, но уже такое, не обнаруживаемое обычными весами, изменение массы топлива в реакторе позволяет получать гигантское количество энергии. Изменение массы топлива за год непрерывной работы в реакторе РБМК-1000 составляет приблизительно 0.3 г, но выделившаяся при этом энергия такая же, как при сжигании 3000000 (три миллиона) тон угля.

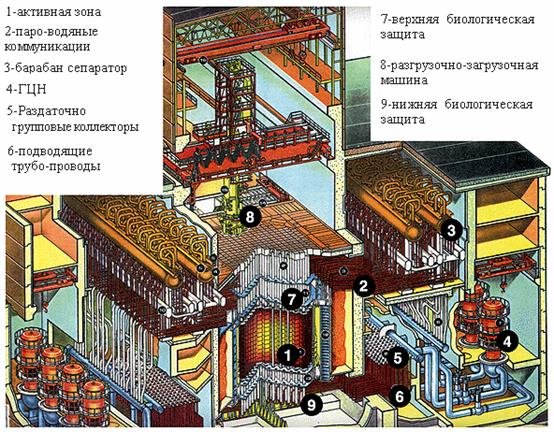

Реактор РБМК это Реактор Большой Мощности Канальный, цифра 1000 это 1000 МВт электрической энергии которые получаются после преобразования. В самом общем виде реактор представляет собой цилиндр составленный из графитовых блоков, помещенный в бетонную шахту. Диаметр, этого цилиндра, около 12 м, а высота около 8 м. Реактор окружен боковой биологической защитой в виде кольцевого бака с водой. Этот цилиндр пронизывают 1693 топливных канала, представляющих собой трубки из сплава циркония диаметром 88 мм и толщиной 4 мм. В топливном канале устанавливается тепловыделяющая сборка (ТВС). ТВС в РБМК состоят из двух частей верхний и нижней, каждая из которых содержит 18 твэлов стержневого типа из таблеток спеченной двуокиси урана (UO2), заключенных в оболочки из циркониевого сплава. Высота столбика таблеток 3.5 м, диаметр твэла 13.5 мм. Теплоноситель, вода, движется в каналах с низу в верх, омывая ТВС и снимая тепловую энергию. Подвод теплоносителя осуществляется к каждому каналу, существует возможность регулировать расход воды через канал. В связи особенностями физики реактора тепловая энергия выделяется неравномерно по объему. В каналы с большей мощностью подается большее количество воды. Проходя по каналу часть воды испаряется, в каналах с максимальной мощностью массовое паросодержание на выходе достигает 20 %, среднее паросодержание на выходе из реактора 14.5 %. Одним из преимуществ РБМК пред ВВЭР, является возможность перегрузки выгоревшего топлива без остановки реактора. Загрузка топлива в реактор осуществляется с помощью разгрузочно-загрузочной машины (РЗМ). При перегрузки канала РЗМ герметично соединяется с верхней часть канала, в ней создается такое же давление, как и в канале, отработанная ТВС извлекается в РЗМ свежая ТВС устанавливается в канал.
