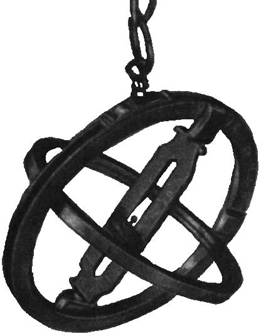

На подобном принципе строились и так называемые экваториальные кольца - аналогичные часы, на главном кольце которых имелись еще два пересекающихся друг с другом круга. Позднее возник новый вариант с поперечиной вместо третьего кольца. На одной стороне этой поперечины были указаны месяцы, а на другой - знаки зодиака. Посередине имелась перемычка с малым отверстием для прохождения солнечного луча.

Правильное положение этих часов при измерении времени было таким, когда солнечный луч, проходящий через отверстие, попадал на центральную линию экваториального круга.

В заключение этого раздела хотелось бы коротко остановиться на одной из моделей дорожных солнечных часов, используемых индийскими путешественниками. Они представляли собой деревянные восьмигранные палки с металлическим острием длиной 160 см с вырезанными часовыми шкалами. В отверстие над шкалой для соответствующего месяца вдвигался стержень длиной около 15 см так, чтобы его острие при вертикальном положении палки отбрасывало тень на шкалу. На палке должно было быть 12 шкал. Поскольку для дней, удаленных от солнцестояния на одинаковое время, действовали одинаковые условия, то достаточно было иметь 8 шкал. Наименование ашадах эти часы получили по тому сезону (июнь-июль), в котором совершались путешествия.

Солнечные часы никогда не утрачивали своего значения и продолжают конструироваться еще и в наши дни. Римляне усовершенствовали солнечные часы, с которыми мы знакомы в настоящее время, и даже сделали солнечные переносные часы, удобные для путешествий. Они просуществовали тысячелетия и еще долгое время оставались средством проверки и координации для очень ненадежных колесных часов, пока не были окончательно вытеснены благодаря изобретению спиральной пружины в качестве регулятора хода (1674г.), но об этом мы расскажем ниже.

Итак, в этом разделе реферата мы рассмотрели устройство и функционирование солнечных часов, которые с годами совершенствовались и изменялись.

Солнечные часы с передвижным по высоте полюсом, компасом и шкалами с минутным делением были простым и надежным указателем солнечного времени, но страдали и некоторыми серьезными недостатками. Их работа была связана с солнечной погодой и с ограниченным периодом работы - между восходом и заходом Солнца. Поэтому новые приборы для измерения времени принципиально отличались от солнечных часов. В то время как единица времени по солнечным часам выводилась из вращения Земли и ее движения вокруг Солнца, надо было создать искусственный эталон единицы времени, например, в виде интервала времени, необходимого для вытекания определенного количества вещества в хронометрическом устройстве.

Водяные часы

Около 1500 года до н.э. египетский придворный Аменемхет, судя по надписи на его могиле, изобрел водяные часы, или клепсидру. Время позволяло определить падение уровня воды в сосуде. Такие часы были особенно полезны жрецам, которым нужно было знать ночное время, чтобы вовремя отправлять религиозные ритуалы и жертвоприношения в храме.

Самые древние из дошедших до нас водяных часов относятся ко времени правления Аменхотепа III (начало XIV в. до н.э.), они были найдены в 1905 г. на развалинах храма Амона - Ра в Карнаке.

Внешний вид египетских часов из Карнаки. Прибор каждый вечер заполнялся водой, чтобы определить ночное время. Вода постепенно вытекала через тростниковую втулку на дне. Ход времени определялся опусканием воды за отметки "часа". Так ночь делили на 12 частей независимо от времени года, "время" на часах варьировалось по длине в течение года. Таким образом, 12 линий "часовых" отметок слегка различаются по высоте.

Простая форма первых водяных часов постепенно обогащалась новыми элементами. То, что клепсидра не зависела от света Солнца, сделало из водяных часов прибор, пригодный для непрерывного измерения времени и днем, и ночью. Отсюда вытекали и различные стремления к изобретению остроумных гидравлико-пневматических механизмов для звуковой сигнализации о времени, для освещения часов ночью и т. д.

Водяные часы стали обычным средством определения времени в древнем мире, после того как появились в VI в. до н.э. в Китае. В Афинах, где были найдены остатки "городских часов", построенных в 350 г. до н.э., они были установлены для общего пользования. Ход часов контролировался поплавком, который опускался, когда вода через проточное отверстие в дне просачивалась наружу. Поплавок, по-видимому, соединялся с валом, который, опускаясь, передвигал стрелку. Степень износа ступенек, ведущих в колодец, позволяет предположить, что резервуар для воды должен был наполняться каждый день.

В греческом мире также занимались разработкой водяных часов. Такие часы были изготовлены александрийским изобретателем Ктесибием около 270 г. до н.э. В часах, приводимых водяным колесом, Ктесибий осуществил идею передачи сил и движения зубчатым механизмом. Зубчатая передача соединяла ведущий механизм со шкалой времени, расположенной на цилиндрической поверхности поворотной колонны и разделенной вертикальными прямыми на четыре основных поля. Система из 24 наклонных линий образовывала часовую шкалу для измерения планетных часов. Колонна со шкалой, приводимая водяным колесом, вращаясь вокруг своей оси, совершала один оборот в год. Поэтому и камеры водяного колеса в нижней части часов заполнялись водой медленно, причем вода подавалась в небольшом количестве по особому трубопроводу. Статуэтка со стрелкой двигалась с помощью специального поплавкового механизма, управляемого другой статуэткой, находящейся на другой стороне часов. Слезы - водяные капли, - капающие из глаз статуэтки, накапливались в сборники-подставки, откуда через трубопровод текли в поплавковую камеру стрелочного механизма. Кроме того, эти часы имели еще специальное устройство, которое через определенные интервалы выбрасывало на чашку мелкие камешки (это было звуковой сигнализацией ночных часов). Вторые часы Ктесибия усовершенствованы. Они отличаются от первых тем, что их стрелка в верхней части с циферблатом управлялась поплавком, подвешенным на цепи, навернутой вокруг вала стрелочного указателя. Лунный календарь с зодиаком в нижней части часов тоже приводился в движение водяным колесом, камеры которого были закреплены непосредственно на задней стороне зодиаковой плиты.

В Афинской "Башне ветров", построенной астрономом Андроником примерно в начале I в. до н.э., на вершине находились солнечные часы, сложные водяные часы были внутри и показывали время на циферблате, а вращающийся диск, показывал движение звезд и солнца через созвездия в течение года.

О широком применении водяных часов в самых разных ситуациях писали древние авторы около 360 г. до н.э. Платон описывал судей, "вынужденных работать по "водяным" часам … без отдыха".
