Конструктивной особенностью автоматических трансмиссий является оборудование их специальной системой включения более низкой передачи. Она срабатывает при резком или полном нажатии педали газа и позволяет резко увеличить скорость движения транспортного средства, например, при обгоне.

Использование на высоких скоростях трехступенчатой автоматической трансмиссии влечет за собой некоторый перерасход топлива. Поэтому большинство современных автоматических трансмиссий оборудованы четвертой передачей, обозначающейся символами “0/D” или “D4”. Обычно использование четвертой передачи инициируется принудительно с помощью кнопочного переключателя, расположенного на панели управления или на рукоятке выбора режима движения. Конструктивно трансмиссия выполнена таким образом, что предполагает использование четвертой передачи только на скорости, превышающей 40 км/час, в условиях движения, не требующего большого крутящего момента.

В промежуточном кожухе, между двигателем и коробкой передач, установлен гидротрансформатор, который выполняет функции обычного сцепления. В процессе работы этот узел, наполненный трансмиссионной жидкостью, несет довольно

высокие нагрузки и вращается с достаточно большой скоростью. Он не только передает крутящий момент, поглощает и сглаживает вибрации двигателя, но и приводит в действие масляный насос, находящийся в корпусе коробки передач. Масляный насос наполняет трансмиссионной жидкостью гидротрансформатор и создает рабочее давление в системе управления и контроля. Поэтому является неверным мнение о том, что автомобиль, оснащенный автоматической трансмиссией, можно завести принудительно, не используя стартер, а разогнав его до высокой скорости. Шестеренчатый насос получает энергию только от двигателя, и если двигатель не работает, то давление в системе управления и контроля не создается, в каком бы положении не находился рычаг выбора режима движения. Следовательно, принудительное вращение карданного вала не обязывает коробку передач работать, а двигатель — вращаться.

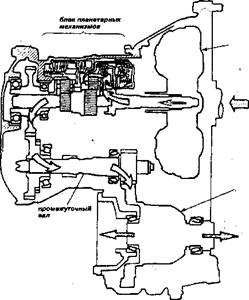

В корпусе самой коробки передач расположены несколько планетарных механизмов, они и обеспечивают необходимые передаточные отношения. А передача крутящего момента от двигателя через планетарные механизмы к колесам происходит с помощью фрикционных дисков, дифференциала и других сервисных устройств. Управление всеми этими устройствами осуществляется благодаря трансмиссионной жидкости через систему управления и контроля.

Особое внимание следует уделить узлу управления и контроля. Этот узел состоит из маслосборника (поддон коробки передач), шестеренчатого насоса и клапанной коробки. Клапанная коробка представляет собой систему каналов с расположенными в них клапанами и плунжерами, которые выполняют функции контроля и управления. Это устройство преобразует скорость движения автомобиля, нагрузку двигателя и степень нажатия на педаль газа в гидравлические сигналы. На основе этих сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически изменяются передаточные отношения в коробке передач.

Жидкостью, используемой в автоматической трансмиссии, выполняются самые разнообразные функции: передача крутящего момента в гидротрансформаторе от двигателя в коробку передач, обеспечение функционирования системы управления и контроля, работа фрикционных блоков, смазка и охлаждение трущихся деталей и т.п. Поэтому в автоматической коробке передач применяется специальное высококачественное минеральное масло, получаемое из нефти и смешанное с несколькими особыми добавками. Это масло называется смазочной гидравлической трансмиссионной жидкостью. Использование иных типов масел снижает эксплуатационные характеристики и зачастую приводит к отказу автоматической трансмиссии. Тип используемой трансмиссионной жидкости, как правило, указан на масляном щупе коробки передач или в сертификате качества автомобиля. Для обеспечения правильного функционирования коробки передач и ее долговечности необходимо поддерживать оптимальный уровень и обновлять жидкость по мере ее использования. Срок эксплуатации трансмиссионной жидкости указан на упаковке или в сертификате качества на саму жидкость. Однако опыт эксплуатации показывает, что средняя периодичность ее замены составляет около 15 000 километров. Это объясняется еще и тем, что подержанные автомобили сильно изношены и эксплуатируются в жестких условиях. Кроме того, часть жидкости остается в гидротрансформаторе, клапанной коробке, насосе и других полостях, поэтому можно сменить только половину используемого объема, т.е. происходит только обновление жидкости, а не замена. В большинстве автомобилей, оснащенных автоматической трансмиссией, используется жидкость типа “Dexron” “Dexron-II” “Dexron-III”. В настоящее время в автоматических коробках передач на автосредствах типа 4WD используется более новая модификация смазывающей жидкости — тип “Т” или “T-II”. Указанные типы трансмиссионной жидкости специально окрашены в разные цвета, тип “Dexron” — красный, а тип “Т” — желтый. Этим подчеркивается, что смешивать их не рекомендуется.

Необходимо также отметить, что в автомобилях, оснащенных автоматическими трансмиссиями, блок главной передачи и сама коробка передач могут быть разделены, и поэтому при замене масла оба отсека должны заполняться раздельно. В отсеке главной передачи используется обычное трансмиссионное масло “SAE 85W/90” или отечественное “ТАД 17”, периодичность его замены составляет 50 000 км пробега.

Процесс замены трансмиссионной жидкости и оценка степени ее износа не совсем просты, но, если пользоваться нашими рекомендациями, могут быть выполнены самостоятельно. Конечно, можно ограничиться и общеизвестным, примитивным способом, который заключается только в выворачивании сливной пробки и возвращении ее на свое место после отекания жидкости, но мы настоятельно рекомендуем через каждые 3000 км пробега для замены трансмиссионной жидкости воспользоваться следующей технологией: 1. Организовать свободный доступ к поддону коробки передач, загнав автомобиль на эстакаду или подняв домкратом (обеспечив, конечно,свою безопасность). 2. Вывернуть сливную пробку и слить трансмиссионную жидкость. 3. Завернуть сливную пробку на место и, не прилагая больших усилий, подтянуть ее. 4. Вывернуть все болты, расположенные по периметру масляного поддона коробки передач, и аккуратно, чтобы не повредить прокладку, отделить поддон от корпуса коробки передач. Не сливая остатков жидкости, убрать его в сторону для анализа. 5. Найти на нижней части поверхности клапанной коробки фильтр для трансмиссионной жидкости, снять его для промывки и анализа продуктов износа, накопившихся в нем. Сам фильтр представляет собой металлическую сетку, заключенную в стальной корпус. 6. Провести анализ продуктов износа, находящихся в фильтре и поддоне. Продукты износа могут состоять из стальной, латунной и алюминиевой стружки, черных пластинчатых чешуек и крупной пластмассовой стружки. Алюминиевая и латунная стружка возникает в результате износа подшипников скольжения. При нормальной степени износа она появляется в виде серого налета на внутренней поверхности поддона, корпуса фильтра, магнитах и присутствует в трансмиссионной жидкости в виде очень мелкой взвеси. Стальная стружка возникает от износа стальных подшипников качения, валов, шестерен и т.п. В норме она может присутствовать только в очень мизерных количествах, как продукт, оставшийся еще со времени приработки узлов в коробке передач. Большее же ее количество свидетельствует об аварийном состоянии автомата. Наличие большого числа черных пластинчатых частиц говорит о начале процесса быстрого износа фрикционных дисков, по истечении некоторого времени неминуемо ведущего к поломке. Так же недопустимо наличие крупной пластмассовой стружки, которая возникает в связи с выходом из строя различных шестерен и подшипников скольжения, изготовленных из полимерных материалов. В процессе эксплуатации продукты износа забивают отверстия в сеточке фильтра и резко снижают поступление трансмиссионной жидкости, в результате трансмиссия обязательно выходит из строя. 7. Промыть в керосине бензине или другой жидкости поддон и сеточку фильтра. Для удаления продуктов износа можно воспользоваться сжатым воздухом от компрессора или насоса. Ветошь в данном случае использовать не рекомендуется, так как она оставляет ворс на поверхности протираемых деталей. Смытый трансмиссионной жидкостью, он закупоривает фильтр. Если корпус поддона или фильтр искорежен, и пропускная способность по жидкости уменьшена, это также может привести к поломке автомата, поэтому нужно попытаться придать им первоначальное состояние или заменить. Очищенные магниты возвращаются в поддон коробки передач.8. Промытый фильтр трансмиссионной жидкости устанавливается на свое место и тщательно притягивается крепежными болтами. 9. Подготовленный поддон вместе с магнитами и прокладкой нужно установить на штатное место. Если прокладка повреждена, то ее поверхность рекомендуется обработать герметиком. Усилие затяжки болтов не должно быть очень велико, так как это может привести к повреждению прокладки, и тогда течь жидкости неизбежна. 10. Заливка трансмиссионной жидкости в коробку передач осуществляется через шахту щупа. Уровень должен соответствовать меткам, указанным на щупе. В момент замера двигатель автомобиля должен работать, а рычаг выбора режима движения необходимо установить в положение “N”, это объясняется тем, что в этом положении ко всем трущимся деталям подается смазка и заполняются все обвоздушенные полости коробки передач. Объем обновляемого масла колеблется в пределах от трех до пяти литров в зависимости от марки автомобиля.
