Ф + j = g (2.1)

Таким образом, положение радуги по отношению к окружающему ландшафту зависит от положения наблюдателя по отношению к Солнцу, а угловые размеры радуги определяются высотой Солнца над горизонтом. Наблюдатель есть вершина конуса, ось которого направлена по линии, соединяющей наблюдателя с Солнцем. Радуга есть находящаяся над линией горизонта часть окружности основания этого конуса. При передвижениях наблюдателя указанный конус, а значит, и радуга, соответствующим образом перемещаются; поэтому бесполезно охотиться за обещанным горшком золота.

Здесь необходимо сделать два пояснения. Во-первых, когда мы говорим о прямой линии, соединяющей наблюдателя с Солнцем, то имеем в виду не истинное, а наблюдаемое направление на Солнце. Оно отличается от истинного на угол рефракции. Во-вторых, когда мы говорим о радуге над линией горизонта, то имеем в виду относительно далекую радугу — когда завеса дождя удалена от нас на несколько километров. Можно наблюдать также и близкую радугу, на пример, радугу, возникающую на фоне большого фонтана. В этом случае концы радуги как бы уходят в землю. Степень удаленности радуги от наблюдателя не влияет, очевидно, на ее угловые размеры.

Из (2.1) следует, что Ф = g - j. Для основной радуги угол у равен примерно 42° (для желтого участка радуги) а для вторичной этот угол составляет 52°. Отсюда ясно, почему земной наблюдатель не может любоваться основной радугой, если высота Солнца над горизонтом превышает 42°, и не увидит вторичную радугу при высоте Солнца, превышающей 52°. Если наблюдатель находится в самолете, то замечания относительно высоты Солнца требуют пересмотра; кстати говоря, наблюдатель в самолете может увидеть радугу в виде полной окружности.

Однако где бы ни находился наблюдатель (на поверхности Земли или над нею), он всегда есть центр ориентированного на Солнце конуса с углом раствора 42° (для основной радуги) и 52° (для вторичной).

Глава III

Экспериментальная установка для наблюдения смешения цветов

3.1. Описание установки

Ньютон провел обычный опыт со стеклянной призмой и заметил разложение света на спектр. (рис. 1)

Рис.1

Направив луч дневного света на призму, он увидел на экране различные цвета радуги. После увиденного он выделил из них семь основных цветов. Это были такие цвета как: красный, оранжевый, желтый, зеленый, голубой, синий и фиолетовый (каждый охотник желает знать где сидит фазан). Ньютон выбрал лишь семь цветов по той причине, что были наиболее яркие, он также говорил, что в музыке всего семь нот, но сочетание их, различные вариации позволяют получить совершенно различные мелодии. Проведя обратный опыт, т.е. полученный спектр он направил на грань другой призмы и в результате опыта Ньютон снова получил белый свет. На основе этих простых опытов Ньютону пришла в голову мысль о создании круга состоящего из семи секторов и закрашенных определенными цветами в результате вращения которого произойдет их смешение и мы получим белую раскраску этого круга. В последствии этот круг стали называть кругом Ньютона.

Попробуем повторить опыт Ньютона. Возьмем банку из под кофе и, предварительно ее обработав, закрепим в ней двигатель и понижающий напряжение трансформатор.

Рис.2

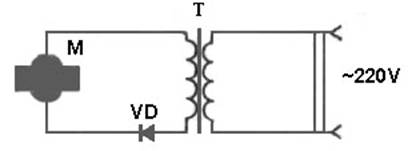

Трансформатор и мотор соединен по схеме:

М - мотор, VD - выпрямительный диод, Т - понижающий трансформатор

В результате при включении двигателя в розетку сети питания семицветный круг, закрепленный на валу двигателя, начнет вращаться, и мы увидим сероватую окраску круга. Окраска круга при вращении серая по двум причинам:

1) скорость вращения круга очень низкая по сравнению со скоростью света;

2) круг окрашен с резкими цветовыми переходами, если сравнивать со спектром разложения белого света.

3.2. Устройство экспериментальной установки

Трансформатор.

Напряжение первичной обмотки: переменное напряжение 220 V.

Напряжение вторичной обмотки: переменное напряжение 12 V.

Мотор.

Рабочее напряжение: постоянное напряжение 9 – 15 вольт.

Частота вращения: 1200 об/мин.

Диод.

Кремниевый диод КД216.

Заключение.

В заключении я хочу сказать, что в целом поставленная цель об изучении, более глубоком понимании такого явления как дисперсия света в итоге достигнута. Для достижения этой цели пришлось постараться. Теперь, увидев радугу или гало, мы можем не только любоваться этим красивым явлением, но и объяснить причину их возникновения на “физическом“ языке, а не просто поверхностное понимание. Для того чтобы глубже понять такое свойство света как дисперсия, была изучена дополнительная литература по световым явлениям, был изготовлен круг Ньютона, а также установка для вращения данного круга с некоторой скоростью. В результате проведенных опытов и экспериментов в данной работе были выявлены два вида дисперсии (нормальная и аномальная) и явление смешения цветов, были рассмотрены основные причины возникновения радуги. Таким образом, посредством теоретического изучения данной темы и ее практического подтверждения и была достигнута основная цель.
