6.3. Переходное сопротивление, включающее сопротивления контактов и сопротивление дуги в месте короткого замыкания при расчётах вблизи шин ЦТП минимально и составляет 15 мОм. В случае расчётов токов короткого замыкания непосредственно на зажимах потребителей, получающих питание от вторичных РП и увеличении удалённости от шин 0,4 кВ ЦПТ это сопротивление увеличивают до 30 мОм (в пределе).

СХЕМА ЗАМЕЩЕНИЯ

ДЛЯ РАСЧЁТОВ ТОКОВ КОРОТКИХ ЗАМЫКАНИЙ .

	Е		К

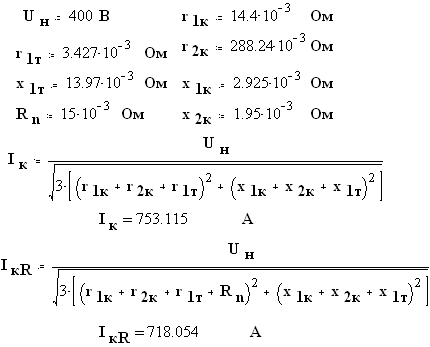

Расчёт трёхфазного металлического короткого замыкания на землю:

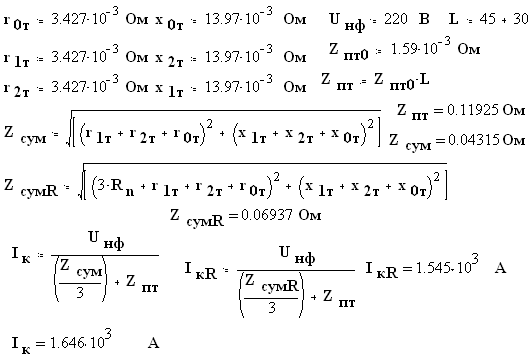

Расчёт однофазного короткого замыкания:

Где Zсум - полное сопротивление от источника до точки К; ZсумR - с учётом переходных сопротивлений контактов и дуги; Zпт - сопротивление петли; Iк и IкR соответственно токи КЗ без учёта и с учётом переходных сопротивлений и дуги.

7. УСТАНОВКА ПРЕДОХРАНИТЕЛЯ

В НАЧАЛЕ ПРОЕКТИРУЕМОЙ КАБЕЛЬНОЙ ЛИНИИ.

7.1. Выбор предохранителей выполняется из следующих условий:

7.1.1. Ток плавкой вставки должен быть не меньше максимального рабочего тока, Iн.вст>=Iр, т.е. Iн.вст>=17,4 А.

7.1.2. Ток плавкой вставки должен превышать пусковой (пиковый) ток двигателей Iн.вст>=Iпик/k,где k - коэффициент кратковременной тепловой перегрузки плавкой вставки, который принимается равным 2,5 при лёгком пуске с длительностью (2 .5) с. В нашем случае: Iн.вст>=69,363/2,5=27,745 А. Введённым ограничениям соответствует предохранитель типа ПН2-100 (предохранитель разборный с наполнителем) с номинальным током 100 А и током плавкой вставки на 30 А.

7.2. Проверка предохранителя:

7.2.1. Проверка чувствительности защиты оборудования предохранителем по минимальному току короткого замыкания, которое составляет 718.054 А (трехфазное в точке К, с учётом переходных сопротивлений и дуги), превосходя ток плавкой вставки более чем в четыре раза (в 24).

7.2.2. Максимально допустимый ток для кабеля АВВГ - (3х4 + 1х2,5) ~ току плавкой вставки. Таким образом оба условия проверки выбранного предохранителя выполнены.

7.3. Время плавления вставки предохранителя ПН2-100 при токе 718 А составляет примерно 0,008 ([2], рис. 3.14). Кабели, защищённые плавкими токоограничивающими предохранителями, на термическую стойкость к токам КЗ не проверяют, поскольку время срабатывания предохранителя мало и выделившееся тепло не в состоянии нагреть кабель до опасной температуры [2].

Расчёт напряжений в сети:

400 В
