· РДТТ ракет ближнего действия;

· РДТТ тактических ракет;

· РДТТ управляемых и неуправляемых противотанковых ракет;

· РДТТ ракет средней дальности;

· РДТТ ракет дальнего действия, к которым относятся РДТТ межконтинентальных ракет;

· Разгонные и маршевые РДТТ для крылатых ракет.

2. РДТТ ракет, предназначенных для доставки полезного груза с поверхности земного шара в околоземное пространство, подразделяющиеся в зависимости от непосредственного назначения на следующие группы:

· РДТТ зенитных ракет;

· РДТТ антиракет.

3. РДТТ ракет, устанавливаемых на летательных аппаратах и предназначенных для поражения воздушных целей;

4. РДТТ ракет, устанавливаемых на летательных аппаратах и предназначенных для поражения целей, расположенных на поверхности земного шара или под водой;

5. РДТТ ракет, устанавливаемых на надводных кораблях и предназначенных для поражения подводных целей;

6. РДТТ, используемые в качестве стартовых ускорителей;

7. РДТТ, служащие для резкого увеличения скорости летательного аппарата на траектории или для проведения маневра;

8. индивидуальный РДТТ, служащий для передвижения или маневрирования человека над поверхностью земли или в условиях космоса;

9. РДТТ вспомогательного назначения:

· пороховые аккумуляторы давления (ПАД);

· бортовые источники питания (БИП);

· рулевые двигатели;

· РДТТ для ускорения разделения ступеней составных ракет;

· тормозные РДТТ, обеспечивающие, в частности, мягкую посадку летательного аппарата;

· корректирующие РДТТ, служащие для исправления скорости и направления полета космического корабля при отклонении от расчетной траектории;

· РДТТ системы ориентации и стабилизации летательного аппарата;

10. РДТТ ракет, предназначенных для космических кораблей.

Кроме того, ракеты с РДТТ используются в народно- хозяйственных целях, например, для борьбы с градом, бурения скважин, зондирования высоких слоев атмосферы и.д.

Разнообразие областей применения и выполняемых задач способствовало разработке большого числа различных конструкций, отличающихся габаритными, массовыми, тяговыми, временными и другими характеристиками.

Целью данной курсовой работы является разработка РДТТ, предназначенная для первой ступени двухступенчатой баллистической ракеты.

1. Выбор основных параметров ДУ

1.1 Выбор типа заряда РДТТ

Заряд твердого топлива является одним из основных узлов двигателя. Поскольку весь запас топлива РДТТ сосредоточен в заряде, то им определяются энергетические характеристики двигательной установки и баллистические возможности ракеты. В любом РДТТ топливный заряд является носителем тепловой энергии и источником образования рабочего тела – продуктов сгорания.

В зависимости от способа формирования заряда в камере сгорания различают двигатели:

- с вкладным зарядом;

- со скрепленным зарядом.

Вкладной заряд (одна или несколько прессованных шашек) свободно, но компактно устанавливается в камеру сгорания и удерживается от осевого смещения установленным со стороны соплового блока специальным устройством. Для зарядов ТТ всестороннего горения в качестве таких устройств используются диафрагмы (решетки), для зарядов ТТ с бронированной внешней поверхностью – опорно-герметизирующий узел. Опорно-герметизирующий узел служит как для фиксирования заряда ТТ в камере сгорания, так и для обеспечения застойной зоны (рис.1).

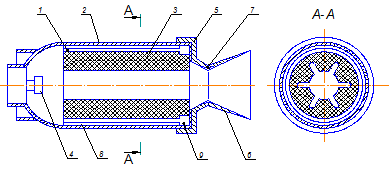

Рис.1. Схема РДТТ с вкладным зарядом ТТ:

1 – бронирующее покрытие; 2 – корпус; 3 – заряд ТТ; 4 – воспламенительное устройство; 5 – сопловое днище; 6 – раструб сопла; 7 – вкладыш (графитовый); 8 – застойная зона;9 – опорно-герметизирующий узел.

Достоинства вкладного заряда:

1. возможность контроля заряда при хранении;

2. возможность замены заряда при повреждении.

Недостатки:

1. вес двигателя выше, чем со скрепленным зарядом, т.к. требуется более значительный слой теплозащитного покрытия;

2. наличие дополнительных устройств, фиксирующих заряд;

3. низкий коэффициент заполнения;

4. контакт горящих газов со стенками камеры сгорания.

Как правило, вкладная схема применяется для двигателей относительной небольших размеров с небольшим временем работы – для двигателей вспомогательного назначения и тактических ракет, а также для газогенераторов различного назначения.

Скрепленный заряд формируется в камеру сгорания непосредственно свободным литьем или литьем под давлением, что обеспечивает его фиксированное положение и изоляцию корпуса от воздействия высокотемпературных продуктов сгорания. В этом случае заряд ТТ выполняет функцию теплозащиты. Скрепление заряда ТТ с корпусом достигается в процессе заливки топлива и последующей его полимеризации с помощью защитно-крепящего (специальное клееобразное вещество) слоя, который наносится на внутреннюю поверхность камеры сгорания перед заливкой.

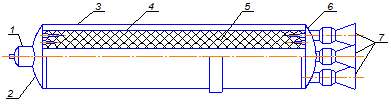

Рис.2. Схема двигателя четырехсопловой конструкции с жесткоскрепленным корпусом камеры сгорания зарядом ТТ:

1 – воспламенительное устройство; 2 – переднее днище; 3 – корпус двигателя;4 – защитно-крепящий слой; 5 – заряд ТТ; 6 – сопловое днище; 7 – сопло.

Достоинства скрепленного заряда:

1. предохранение стенок камеры сгорания от прогара;

2. более простая конфигурация;

3. более эффективно использует объем камеры сгорания;

4. увеличивается прочность и жесткость РДТТ;

5. упрощенная технология заряда;

6. уменьшается возможность появления трещин.

Недостатки:

1. невозможность контроля заряда при хранении;

2. невозможность замены заряда при повреждении.

Скрепленные заряды применяют в основном для крупногабаритных РДТТ маршевых ступеней баллистических ракет и ускорителей мощных ракетоносителей, в том числе многократного использования.

Вкладные заряды изготавливаются из баллиститного или смесевого топлива, а скрепленные – только из смесевого топлива. Это необходимо учесть при выборе топлива.

Учитывая выше изложенные достоинства и недостатки, и т.к. проектируемый двигатель является маршевым и имеет большие габариты, целесообразно применить заряд скрепленного типа.

1.2 Выбор формы заряда

Конструкция заряда РДТТ должна удовлетворять требованиям, выдвигаемым техническим заданием на двигатель и заряд. В частности, конструкция заряда должна обеспечить:

- требуемый характер изменения давления в камере сгорания;

- нормальное функционирование при запуске и стабильное горение на основном режиме работы двигателя;

- максимальный коэффициент объемного заполнения камеры сгорания топливом;

- заданное время двигателя на основном режиме и на участке спада давления;

- допустимые отклонения площади поверхности горения и времени работы двигателя от номинальных значений;

- минимальное количество остатков топлив, догорающих на нерасчетном режиме;

- максимальную защиту корпуса двигателя от воздействия продуктов сгорания;
