Тепловая обработка молока.

Для пастеризации молока и молочных продуктов применяют емкостное оборудование периодического действия.

Пастеризационно-охладительные установки ОКЛ-3 предназначены для очистки, пастеризации и охлаждения молока непрерывном тонкослойном закрытом патоке при автоматическом контроле и регулировании технологического процесса.Установка состоит из аппарата пластинчатого, системы бак, конвекционый инжектор для подготовки горячей воды, сепаратора молокоочистителя для продукта и воды, системы для контроля и автоматического регулирования технологическим процессом.

Устройство и принцип работы .

Процессы теплообмена происходят в пластинчатом аппарате, который состоит из статины с направленными штангами на которые навешен набор теплообменных пластин. Молоко из резервуара поступает в приемный бак, в котором с помощью регулирующего устройства производится его заполнение до определенного уровня. Из приемного бака молоко насосом через регулятор патока подается в секцию регенерации пластинчатого аппарата для предварительного нагрева и далее в сепаратор-молокоочиститель для очистки от механического и других загрязнений. После очистки молоко возвращается в аппарат проходит через секцию пастеризации, где нагревается до температуры 76-80 градусов и направляется через переключательный клапан в выдерживатель, поступает в секции регенерации и охлаждения и далее направляется в молокохранилище. Нагрев молока в секции пастеризации до температуры 76-80 градусов осуществляется горячей водой, которая циркулируя с помощью центробежного насоса в замкнутом контуре бойлерноинжекторного блока, проходяпоследовательно через инжектор пара, аппарат бак конвеционный. Охлаждение молока до температуры 2-6 градусов осуществляется в секции регенерации.

Оборудование для производства кисломолочных продуктов.

Для производства кисломолочных продуктов применяют различное технологическое оборудование. Конструкция его определяется видом вырабатываемого продукта. К оборудованию для производства кисломолочных продуктов относятся заквасочники, сливкосозревательные аппараты, творожные ванны, охладители, измельчители, смесители творога и творожных изделий, линии производства творога и др.

Для приготовления закваски на предприятиях отрасли применяют специальные заквасочники. Основным техническим параметром их является вместимость.

Заквасочник Г6-03-40 представляет собой термоизолированную ванну прямоугольной формы, в которой находятся две емкости для приготовления закваски. Емкость ушаты - это сосуды цилиндрической с ручками и крышками. Ушаты вставляют в решетки. Ванна сварная состоит из наружной и внутренней стенок, между которыми находится слой теплоизоляционного материала. Внутри нижней части ванны смонтированная парараспределительная головка, представляющая собой цилиндр с 144 отверстиями диаметром 3мм на боковой поверхности. Со стороны электрошкаф в ванну вмонтированы электронагревательный элемент мощностью 2,5 кВт и датчик блоков регулирования и измерения температуры.

Пар через парораспределительную головку подается в ванну при работе заквасочника в режиме пастеризации. Охлаждение молока осуществляется подачей холодной водой, а температура сквашивания поддерживается автоматически.

Рабочая вместимость двух ушатов 40 л, продолжительность нагрева и охлаждения молока 60 мин.

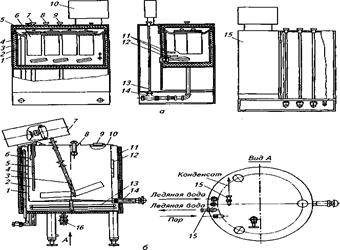

Рис. 7. Заквасочник.

б- Л5-ОЗУ-0,63: 1 - наружная ванна; 2- внутренняя ванна- 3— мешалка; 4— переливная труба; 5 — термопреобразователь сопротивления; 6 — заливной патрубок; 7— привод; 8— моющая головка; 9— конечный выключатель; 10— крышка; 11 — теплоизоляция; 12— змеевик ледяной воды; 13— змеевик пара; 14— выпускной кран; 15 — обратные клапаны; 16— вентиль для слива и подачи воды в рубашку.

Аппарат Я1-ОСВ-3 состоит из корпуса, мешалки, привода, моечного устройства, крышки люка, датчиков верхнего и нижнего уровней, крана отбора проб, термометра сопротивления, стеклянного термометра и регулируемых опор. Корпус представляет собой вертикальный цилиндрический сосуд с днищем и крышкой, теплообменной рубашкой в виде змеевика и патрубками подвода и отвода тепло- и хладоносителя. Корпус термоизолирован фенолформальдегидным пенопластом и облицован тонколистовой сталью. К днищу приварены регулируемые опоры.

Мешалка, установленная вертикально, имеет форму трубчатого контура с диагональной лопастью. Нижней частью мешалка опирается на подшипник скольжения. Привод представляет собой плиту с установленным на ней мотор-редуктором. Моечное устройство состоит из двух головок, вращающихся во взаимно перпендикулярных плоскостях. Головки имеют изогнутые трубки, создающие при вытекании жидкости реактивную силу, вращающую головки.

Заполнение и опорожнение аппарата продуктом осуществляются через патрубок в нижней части корпуса. Для контроля температуры продукта в нижней части корпуса установлены стеклянный термометр и термометр сопротивления. Для определения верхнего уровня продукта служат датчики верхнего уровня, для сигнализации опорожнения — датчик нижнего уровня. Пробу продукта для определения кислотности берут через кран, расположенный в цилиндрической части резервуара.

Рис. 8. Аппарат Я1-ОСВ-3. 1— стеклянный термометр; .2 —термометр сопротивления; 3 — пробный кран; 4—привод; 5— моечное устройство; 6—крышка; 7—вход хладоносителя; 8 — мешалка; 9— теплоизоляция; 10 — корпус; 11 — днище; 12— выход хладоносителя; 13 — датчик нижнего уровня; 14 — патрубок наполнения-опорожнения; 15—опора; 16— крышка люка; 17—лестница с площадкой обслуживания; 18— смотровое окно; 19 — светильник; 20 — датчики верхнего уровня; 21— воздушный клапан.

В резервуаре имеется люк, закрываемый крышкой с защелкой. У крышки люка установлен конечный выключатель. На крышке резервуара расположен патрубок для подсоединения к внешней охладительной установке. Система охлаждения в виде замкнутой спиралевидной рубашки позволяет прокачивать теплоносители под избыточным давлением, что повышает эффективность теплообмена и упрощает проектные решения по обвязке резервуаров трубопроводами.

В аппарате осуществляются следующие операции: заполнение продуктом до определенного уровня, введение закваски (при необходимости), перемешивание, сквашивание или созревание продукта, охлаждение. Резервуары оснащены средствами контроля, автоматического и дистанционного управления процессами, что позволяет обеспечить минимальную трудоемкость эксплуатации и высокое качество вырабатываемых продуктов. Рабоая вместимость 2,5 м³.

Сыроизготовитель Я5-ОСЖ-1

Состоит из ванны, траверсы, привода, режуще-вымешивающего инструмента, трубопроводов, пульта управления.

Ванна представляет собой емкость с теплообменной рубашкой, имеющей коллектор для подачи теплоносителя. В центральной части днища вмонтирован патрубок для выгрузки сырного зерна. Траверса служит опорой привода режуще-вымешивающего инструмента. Последний выполнен в виде рамы, на которой расположены вымешивающие элементы. Привод сыроизготовителя позволяет бесступенчато изменять частоту вращения режуще-вымешивающего инструмента в пределах 2…20 мин-1, а также реверсировать направление его движения. Частичный отбор сыворотки из ванны осуществляется через фильтр-отборник.
