Геодезические работы
По формулам определяем площадь последнего участка:
P6=P1+P2=1/2*49,8687*28,87*sin89°29'33"+1/2*50,00*28,73*sin89°23'23"=1438,0м2
Р= Р проектная - Руч.= 8629,0-8628,9=0,1 м2
Вычисление элементов в массиве №2
|
В5 |
90°09'05" |
|
В6 |
89°33'20" |
|
В7 |
90°З1'19" |
|
В8 |
89°46'16" |
|
Контроль: |
В = 360° |
Вычисление элементов участков квартала №2
S квартала =17874,4
|
7+8 участок |
9+10 участок |
11+12 участок |
13+13 участок |
15+16 участок | |
|
Р,м2 |
4000 |
4000 |
4000 |
2937,2 |
2937,2 |
|
2Р,м2 |
8000 |
8000 |
8000 |
5874,4 | |
|
а, м |
103,10 |
102,9014 |
102,7023 |
102,5029 | |
|
а2 |
10629,61 |
10588,6981 |
10547,7624 |
10506,8445 | |
|
В1 |
90°09'05" |
90° 09'05" |
90°09'05" |
90°09'05" | |
|
В2 |
89°33'20" |
89°33'20" |
89°33'20" |
89°33'20" | |
|
ctgВ1 |
-0,00264224 |
-0,00264224 |
-0,00264224 |
-0,00264224 | |
|
ctgВ2 |
0,007757174 |
0,007757174 |
0,007757174 |
0,007757174 | |
|
b,м |
102,9014 |
102,7023 |
102,5029 |
102,3563 | |
|
h |
38,835 |
38,910 |
38,985 |
28,675 | |
|
l1 |
38,83 |
38,91 |
38,99 |
28,68 |
28,79 |
|
l2 |
38,83 |
38,91 |
38,99 |
28,68 |
28,65 |
|
P1, м2 |
1998,1 |
1998,1 |
1998,1 |
1467,5 |
1466,2 |
|
Р2, м2 |
2001,9 |
2001,9 |
2001,9 |
1469,6 |
1471,3 |
|
P1+ P2, m2 |
4000 |
4000 |
4000 |
2937,2 |
2937,5 |
Р9+10=Р1+Р2=1/2*102,3563*28,65*sin89°33'20"+1/2*102,21*28,79*sin89°46'16" = 2937,5 m2
∆P= P проектная - ΣPyч.= 17874,4-17874,7 = -0 ,3 м2
Решая прямую геодезическую задачу, находим координаты поворотных точек всех земельных участков кварталов.

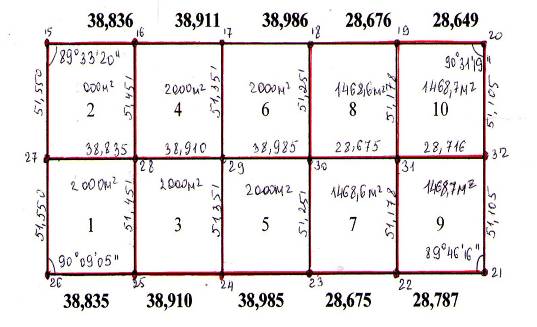

По полученным данным составлен чертеж с проектными данными и разбивочный чертеж для выноса участков.

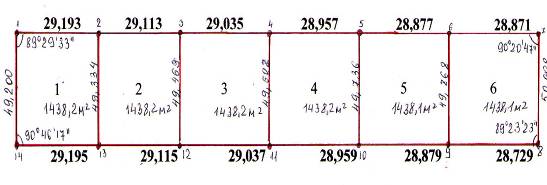

Чертеж с проектными данными
Глава 6. Общая технология разбивочных работ, методы подготовки исходных данных, способ полигонометрического (теодолитного) хода
6.1 Подготовка геодезических данных для выноса в натуру поворотных точек квартала секционной застройки

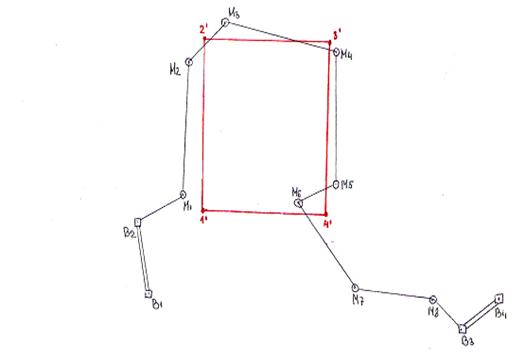

Схема теодолитного хода
Для выноса в натуру поворотных точек 1', 2', 3', 4' квартала секционной застройки был проложен теодолитный ход таким образом, чтобы расстояние от точек хода до поворотных точек было не более 100м, а расстояние между точками хода - не более 300 м
Координаты точек теодолитного хода были сняты с плана. Дирекционные углы и горизонтальные проложения линий теодолитного хода получены из решения обратной геодезической задачи по формулам:
Для контроля вычисляем сумму углов практическую и теоретическую по следующим формулам:
По полученным данным составлен разбивочный чертёж для выноса в натуру точек теодолитного хода. Вынос точек теодолитного хода проводился теодолитом 2Т5К.
Разбивочный чертёж для выноса в натуру точек теодолитного хода
