Геодезические работы
9) Вычисление горизонтальных углов:
|
β |
° ' " |
|
I |
64° 35' 47" |
|
II |
296° 46' 58" |
|
III |
74° 43' 12.2" |
|
IV |
163° 42' 41" |
|
V |
106° 10' 24" |
Контроль:
βтеор = 180º ∙ (n – 2), где n – число углов хода
βтеор = 180º ∙ (7 – 2) = 900º
Σ βтеор = 900° 00' 0,55"
Определение параметров участка ABCD
1) Определение координат точек участка:
|
№ т. |
Х, м |
У, м |
|
а |
67,300 |
234,500 |
|
б |
92,500 |
251,000 |
|
в |
69,000 |
294,500 |
|
г |
42,000 |
278,500 |
|
д |
79,000 |
275,000 |
|
е |
106,200 |
290,500 |
|
ж |
82,500 |
335,000 |
|
з |
58,000 |
378,500 |
|
и |
31,500 |
362,000 |
|
к |
55,000 |
320,500 |
2) Вычисление длин линий участка и дирекционных углов этих линий:
|
Направление |
d, м |
α, ° ' " |
|
2-е |
15,365 |
213° 35' 12" |
|
3-ж |
44,263 |
256° 16' 40" |
|
3-з |
35,003 |
179° 10' 54" |
|
5-и |
45,044 |
87° 27' 18,7" |
|
5-к |
25,739 |
7° 48' 55,06" |
|
5-в |
45,458 |
330° 20' 00" |
|
6-г |
56,320 |
106° 39' 0,4" |
|
6-д |
54,692 |
67° 25' 13,5" |
|
6-б |
43,028 |
37° 31' 42,4" |
|
6-а |
13,764 |
47° 04' 37,83" |
3) Вычисление горизонтальных углов:
|
β |
° ' " |
|
2-е |
105° 22' 10" |
|
3-ж |
90° 43' 19" |
|
3-з |
13° 37' 33" |
|
5-и |
3° 22' 50,09" |
|
5-к |
83° 01' 13,73" |
|
5-в |
120° 30' 8,8" |
|
6-г |
0° 28' 27,76" |
|
6-д |
39° 42' 14,7" |
|
6-б |
69° 35' 45,8" |
|
6-а |
60° 02' 50,37" |
Глава 3. Межевание земель
3.1 Общие сведения
Межевание земель представляет собой комплекс работ по установлению, восстановлению и закреплению на местности границ земельного участка, определению его местоположения и площади.
В зависимости от назначения и типа закрепления на местности различают:
· пункты ОМС (ОМЗ), закрепляемые на долговременную (не менее 5 лет) сохранность;
· межевые знаки, закрепляемые на поворотных точках границ с использованием недорогих материалов;
· границы по "живым урочищам" (рекам, ручьям, водотокам, водоразделам и т.д.);
· границы, совпадающие с линейными сооружениями (заборами, фасадами зданий, элементами дорожной сети и т.д.);
· пропаханные линии суходольных границ.
3.2 Межевание участка
В данной работе необходимо провести межевание участка 2.
 |

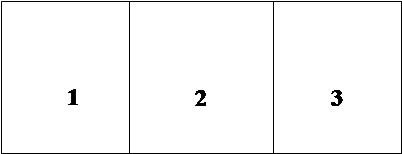

Схема расположения участка
В данном случае основанием для межевания является получение гражданином нового земельного участка.
Весь процесс по межеванию земель можно подразделить по содержанию и месту проведения на следующие стадии работ:
