Содержание

Исходные данные к работе

1. Разработка, перемещение и укладка грунта

1.1 Предварительное определение объёма котлована

1.2 Определение объёмов работ при вертикальной планировке площадки

1.3 Выбор машин для разработки грунта

1.4 Определение объёмов работ по устройству фундаментов

1.5 Сводная ведомость объёмов работ

2. Разработка технологической карты на комплекс работ по планировке площадки, устройству котлована и возведению фундаментов здания

2.1 Область применения

2.2 Организация и технология выполнения работ

2.3 Требования к качеству и приёмке работ

2.4 Калькуляция затрат труда

2.5 Определение материально-технических ресурсов

2.6 График производства работ

2.7 Технико-экономические показатели

2.8 Техника безопасности

Список литературы

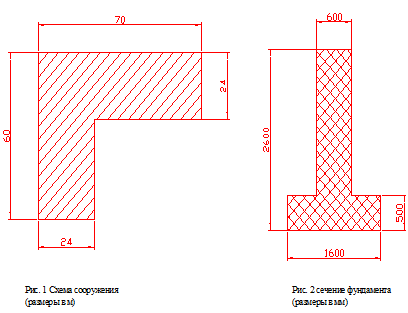

Исходные данные к работе

1. Разработка, перемещение и укладка грунта

Площадка, выделенная под строительство, представляет собой впадину с пологими склонами состоящих из песчаного грунта.

1.1 Предварительное определение объёма котлована

Размеры котлована назначаем исходя из следующих соображений: к размерам между осями необходимо добавить две половины ширины подошвы фундамента = 2*1,6/2 =1,6 м, добавить по 0,5 м с каждой стороны для того, чтобы поставить опалубку, провести гидроизоляционные работы. Котлован отрывается в песчаном грунте, для которого минимальный угол откоса составляет 45 градусов. Поэтому размеры котлована по верху на 2,95 м, округлённо 3 м с каждой стороны больше, чем по низу. Для съезда в котлован требуются спуски. Длина спуска, при планируемом уклоне площадки - 0,025 и уклоне спуска - 0,1 составит = 2,95/ (0,1+0,025) = 23,6 м. Объём котлована вычисляем с помощью программы AutoCAD 2004. Для этого создаём в программе твёрдотельную модель котлована со спусками и для получившегося тела выполняем команду MASSPROP, которая вычисляет геометрические характеристики твёрдых тел. Получаем Vк = 10 890 м3. Вычленяем из этого объём фундаментов и ограниченного ими пространства = 7 809 м3, объём внешней засыпки составляет 10 890 - 7 809 = 3 081 м3, Объём внутренней засыпки вычисляем вручную по ячейкам.

Рис.3 К определению площади внутренней засыпки

Vвз = 0,55* (24*4,4*4,4+28*4,4*8,4) = 825 м3.

Тогда объём обратной засыпки составит

3081+825= 3906 м3.

Объём лишнего грунта с учётом разрыхления грунта

10 890-3906/1,05= 7 170 м3.

1.2 Определение объёмов работ при вертикальной планировке площадки

Разбиваем площадку на квадраты и прямоугольники, определяем фактические отметки вершин квадратов. Определяем среднюю фактическую отметку площадки. Для этого вычисляем среднюю высоту каждого прямоугольника, складываем сумму произведений средних высот на площади фигур и делим на сумму площадей всех фигур.

Фактические отметки получены графическим методом в AutoCAD 2004. Для этого проводим горизонтали на плоскости XOY с отметкой 150м, поднимаем каждую горизонталь на её высоту. Проводим через горизонтали линии квадратов, и замеряем отметки точек пересечения в плоскостях ZOY и ZOX. Объём грунта вывозимого за площадку = 9600 м3.

Средняя отметка площадки составляет 152,94 м.

Дальнейшие вычисления по определению объёмов земляных работ выполняем в Excel2000.

Состав операций:

1. Вычисляем площадь фигуры.

2. Вычисляем объёмы фигур.

3. Суммируем объёмы фигур насыпи и выемки.

4. Вычисляем среднюю проектную отметку площадки под котлован.

5. Определяем реальную глубину котлована hпр-hф.

6. Вычисляем объём котлована, обратной засыпки, уменьшения насыпи.

7. Прибавляем первый объём к выемке, второй к насыпи.

8. Сравниваем величины насыпи и выемки.

9. Методом последовательного приближения находим такое значение средней проектной отметки, при котором разность объёмов выемки и насыпи минимальна (значение отметки с точностью до см).

Получены значения:

Hср = 153,22 м,

Vнас = 12 185

Vвыем = 4 763

Vкотл = 6 054

Vзас = 2 066

Vу. з. = 2 996

Итого:

Vнас + Vкотл - Vвыем - Vзас + Vу. з. = 4 763+6 054- (12 185+2 066-2 996) /1,05 = 98 м3

Далее необходимо определить среднюю дальность перемещения грунта по площадке. Так как у нас насыпь в центре участка, то разделяем его на четыре части и находим длины 4-х средних линий. Используем метод моментов, для этого требуются значения центров тяжести фигур насыпи. Находим их с помощью программы AutoCAD 2004, чертим сетку квадратов, проводим нулевую линию, обводим каждый фигуру насыпи полилинией. Выполняем команду extrud для каждой полилинии, то есть создаём объёмные тела на основе каждой плоской фигуры. Выполняем команду massprop, и выписываем координаты центров тяжестей по осям X, Y.

Затем в Excel находим произведение координаты Х и объёма фигуры насыпи, суммируем величины всех фигур части и делим на суммарный объём. Ту же операцию проделываем для каждой части, теперь мы получили координаты Х центров тяжести участков насыпи. Аналогично находим координаты Y. То же самое делаем для фигур насыпи, с одним отличием. Распределяем Vу. з пропорционально площади котлована по четвертям, вычисляем координаты центров тяжести, находим произведения площадей и координат. Отнимаем эти величины от ранее полученных.

Средняя величина перемещения грунта - 41,2 м.

1.3 Выбор машин для разработки грунта

Согласно рекомендациям справочника [1], методических указаний [2], [3] выбираем следующие машины:

- для разработки котлована - одноковшовый экскаватор ЭО-4321 с оборудованием "обратная лопата" и объёмом ковша 0,65 м3, радиус копания - 9,1 м, радиус разгрузки при высоте разгрузки 3 м - 7,5 м.

- для транспортировки грунта в насыпь и в карьер - 2 автосамосвала МАЗ-505, с объёмом кузова 7,06 м3, (11 ковшей по 0,65 м3),

- разработки и перемещения грунта выемки - бульдозер ДЗ-25 на базе трактора Т-100, ширина отвала - 3,2 м, высота - 1,2м, мощность 79 кВт,
