для накрывки растворами, содержащими гипс, с осадкой конуса 9-12 см, а для накрывки растворами без гипса - 7-8 см.

Подбор состава раствора имеет большое значение как для получения необходимой чистоты поверхности, так и для облегчения разравнивания и затирки. Нормальные по жирности растворы легко затираются и позволяют получить чистую поверхность. Жирные растворы дают более грубую поверхность с большим количеством натасков и нерастертых полос. Тощие же растворы недостаточно прочны и имеют те же недостатки, что и жирные.

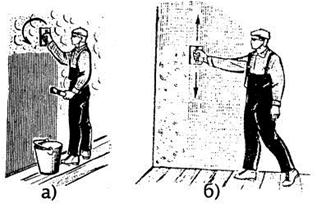

рис.11

Грунт перед нанесением накрывочного слоя смачивают водой при помощи кисти. Раствор набрасывают на поверхность кельмой, разравнивая его полутерком волнообразными движениями снизу вверх. После того как накрывочный слой немного подсохнет, а штукатурный слой уже не плывет, но еще влажный, следует начинать затирку. Затирка осуществляется теркой. Для этого ее берут в правую руку, плотно прижимая к штукатурке, и перемещают по поверхности вкруговую против часовой стрелки. При этом отдельные бугорки срезаются теркой, а срезанный раствор попадает в углубления, что способствует выравниванию поверхности. Если все же после затирки остаются раковины, добавляют некоторое количество раствора и затирают их. При подсыхании накрывочного слоя до начала затирки его смачивают водой с помощью кисти. (рис. 11).

При проведении штукатурных работ особое внимание следует уделять отделке граней и углов. Грани должны быть точно вертикальными или горизонтальными. Чтобы угол грани получился острым, к краю стены прикладывают и прикрепляют ровную доску таким образом, чтобы она выступала из плоскости стены на толщину штукатурного слоя. После затвердения штукатурки доску снимают. Углы, которые в процессе эксплуатации могут быть подвержены разрушению, следует укрепить металлической сеткой или планкой и хорошо заделать раствором.

Выводить лузги и усёнки можно также при помощи лузговых и усёночных правил. (рис. 12). Тщательно натирая ими поверхность. Углы так же можно выравнивать при помощи угловых кельм (рис. 13).

Рис.12 рис.13

5. Требования к качеству

Перечень операций, подлежащих контролю при устройстве штукатурных покрытий.

Дефекты штукатурки и меры их предупреждения.

Дефекты штукатурки бывают в виде дутиков, трещин, отлупов и т.д. и происходят по разным причинам. Чтобы получить качественную штукатурку, необходимо принимать меры к устранению указанных дефектов.

Дутики - появление вздутых мест на поверхности штукатурки. В центре каждого вздутого места имеется белая, или желтая точка, или желтое пятно.

Вздутия образуются оттого, что раствор приготовлен на невыдержанной извести, в которой не погасились отдельные мелкие частицы. Попав в штукатурку, они начинают через некоторое время гаситься. При этом гашение продолжается годами. Чтобы вздутий не было, свежегашеное или мало выдержанное известковое тесто, применяемое для приготовления раствора, надо процедить через сито с сечением ячеек не более 1,5X1,5 мм.

Желтые пятна во вздутых местах образуются оттого, что в раствор вместе с песком попали мелкие сухие комочки глины. Песок, применяемый для приготовления раствора, необходимо хорошо промыть или просеять через частое сито.
