Ке = 1197 / 2760 = 0,43.

По [2], должно выполняться условие:

des

Ке < 0,61;

0,43 < 0,61.

1.2 Конструктивная часть

1.2.1 Фундаменты

Фундаментные плиты.

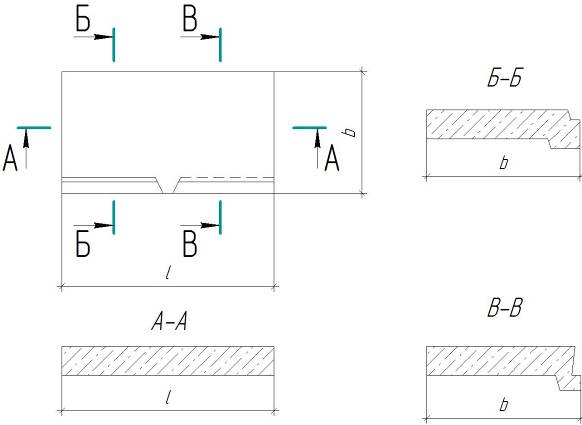

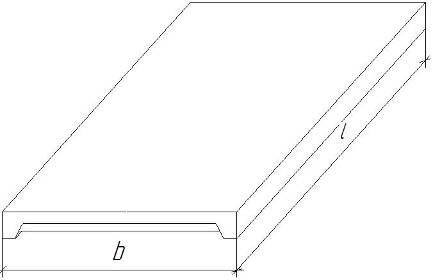

Ленточные, железобетонные по ГОСТ 13580-85. Технические характеристики фундаментов.

Плиты ж/б для ленточных фундаментов группы 2 разработаны для применения их при расчетном давлении на основание 2,5 кг/см3 (при расчетном давлении на основание) при минимальной толщине наружной стены 160 мм.

Армирование плит производится сварными сетками с обрывом арматуры в соответствии с эпюрой моментов. Для плит больших ширин сетки собираются в плоские арматурные блоки. Для рабочей арматуры применяется сталь класса А по ГОСТ 5781-75, dстер = 12 мм и d = 6-9 мм класса А – по ГОСТ 5781-75 и арматурная проволока d = 5 мм, класса В – по ТУ14-4-659-75.

Фундаментные блоки.

Фундаментные блоки – применяются в качестве блоков стен подвалов. Изготовляются в соответствии с ГОСТ 13573-87.

ФБС 24.6.6-Т; ФБС 12.6.6-Т; ФБС 9.6.6-Т; ФБС 24.4.6-Т; ФБС 9.4.6-Т.

1.2.2 Перекрытия

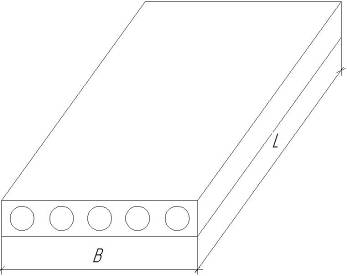

Перекрытия – предварительно напряженные панели с круглыми пустотами, толщиной 220 мм, опирание не менее 100 мм. Швы между длинными сторонами панелей заделываются цементно-песочным раствором М25 для придания свойства жесткой диафрагмы.

Серия 1.141 выпуск 58: ПК 54.12 – 8 тонн; ПК 54.15 – 8 тонн; ПК 54.18 – 8 тонн; ПК 65.12 – 8 тонн.

Козырьки

Козырьки выполнены по серии 1.238-1 вып. 1. Козырьки предназначены для установки над служебными входами. Козырьки входов рассчитаны на действие снегового покрова в 200 кгс/м2 и проверены на сосредоточенную нагрузку 100 кгс, приложенную на конце вылета консоли. Козырьки входов изготовляются из тяжелого бетона с проектной маркой по прочности 200.

КВ 22.

1.2.3 Покрытия

Покрытия – предварительно напряженные ж/б ребристые плиты, толщиной 300 мм, применяемые для строительства жилых и промышленных зданий. Швы между длинными сторонами плит заделываются цементно-песочным раствором М25 для придания свойства жесткой диафрагмы

Серия 1.165-6 выпуск 1: ПР3-54.12.3; ПР3-54.15.3; ПР3-54.18.3; ПР3- 65.12.3.

1.2.4 Стены и перегородки

Стены наружные из керамического кирпича М 100 и утеплителя пенополистирола, внутренние также только без утеплителя. Толщина наружной стены 640 мм. Все внутренние стены приняты толщиной 380 мм. Перегородки кирпичные толщиной 120 мм.

1.2.5 Лестницы

Лестничные марши.

Лестничные марши предназначены для устройства сборных двухмаршевых лестниц в жилых домах до 9 этажей и для массового производства этих изделий предприятиями строительной промышленности при устройстве в зданиях с высотой этажа 3,0 м.

Лестничные марши выполняют из тяжелого бетона марки 300.

Армирование маршей выполняется сварными сетками и каркасами. Рабочая арматура нижних сеток принята по ГОСТ 5781-61 из стали класса А-III.

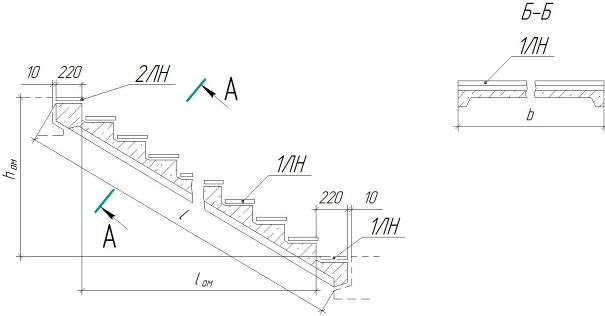

ЛМ 28.12 п

Лестничное ограждение.

Лестничные площадки.

Лестничные площадки предназначены для применения в сочетании с маршами ребристой конструкции с фризовыми ступенями, с чистой бетонной поверхностью и с накладными проступями в жилых зданиях с высотой этажа 3,0 м.

Лестничные площадки запроектированы ребристой конструкции с мозаичным отделочным слоем толщиной 20 мм и рассчитаны на приложенную к изделию расчетную полезную нагрузку 520 кг/м2.

Лестничные площадки, включая мозаичный слой, изготавливают из тяжелого бетона проектной марки по прочности на сжатие 200.

ЛП 28.12 - 4

1.2.6 Окна

Окна должны изготавливаться в соответствии с ГОСТ 16289-86 «Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий». Внутренняя створка – двойная, а внешняя одинарная.

Окна и балконные двери должны применяться согласно СНиП 11-3-79.

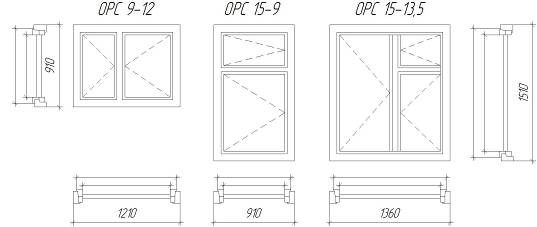

ОРС 15-13,5; ОРС 15-9; ОРС 9-12.

1.2.7 Двери

Двери внутренние изготавливаются в соответствии с ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий».

Двери наружные и тамбурные изготавливаются в соответствии с отраслевым стандартом ОСТ 20-3-78 «Двери деревянные входные наружные, тамбурные и служебные для жилых и общественных зданий».

Ведомость проемов.

БРС 22-7,5; ДН 21-10; ДГ 21-10; ДГ 21-10 ЛП; ДГ 21-8.

1.2.8 Полы

Полы – это конструкции, постоянно подвергающиеся механическим воздействиям. Полы по междуэтажным перекрытиям должны обладать звукоизоляционными свойствами. В санитарном узле покрытие пола выполняется керамической плиткой.

В помещениях полы примыкают к стенам. Для того, чтобы не было зазоров между полом и стенами, по всему периметру помещения прибиваются деревянные плинтусы. В помещениях, где поверхностью пола служит керамическая плитка, используется плинтус из фасонной керамической плитки.

В зависимости от назначения помещений и расположения их по этажам, используются следующие конструкции полов:

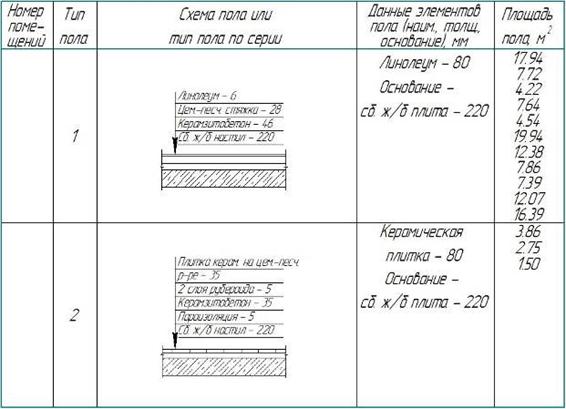

Экспликация полов.

1.2.9 Кровля

Выбор кровли для здания основывался на простоте устройства и эксплуатации. Покрытие кровли – железобетонные ребристые плиты, уклон создается легким бетоном. Имеется две водоприемные воронки. Уклон крыши: 2%, 3% и 3,5%. Доступ на крышу осуществляется через чердачное помещение. На крыше расположены три вентиляционные трубы.

1.3 Наружная и внутренняя отделка

Наружная отделка здания – улучшенная штукатурка с последующей окраской.

Внутренняя отделка: штукатурка потолков, оклейка стен обоями, в санузлах и на кухне – глазурованные плитки.

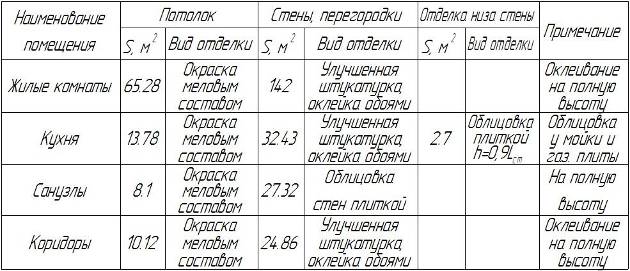

Ведомость отделки помещений.

1.4 Инженерное оборудование

Рассмотрим инженерное оборудование, применяемое в этом здании.

Водопровод - хозяйственно-питьевой. Сеть водопровода состоит из магистральной линии, хозяйственных стояков, разводящей и запорной арматуры (краны, бачки, вентили). Эта сеть имеет нижнюю разводку. Магистральный трубопровод с вентилями расположен в техническом подполье. Стояки, краны, разводящая арматура размещены в подполье и квартирах. Внутренняя сеть соединена с уличной магистралью. В сети поддерживается определенное давление.
