Площадь застройки – 126,71 м2.

Общая площадь – 137,88 м2.

Жилая площадь – 74,22 м2.

Площадь, приходящаяся на одного жильца – 27,58 м2.

Объем здания – 928,95 м3.

Объем здания, приходящийся на одного жильца – 185,79 м3.

2.2 Основные конструктивные элементы зданий

Все конструктивные элементы здания можно разделить на несущие и ограждающие. Такое деление связанно с назначением этих элементов, с условиями их работы в структуре здания при восприятии нагрузок и воздействий, которым они подвергаются в ходе строительства и в процессе эксплуатации.

Назначение несущих конструкций здания – воспринимать все виды нагрузок и воздействий силового характера, возникающих в здании, и передавать их через фундаменты на грунт. Такими конструкциями являются, например, фундаменты, стены.

Назначение ограждающих конструкций здания – изолировать пространство здания от внешней среды, разделять пространства на отдельные помещения и защищать их от всех видов воздействий несилового характера. Примерами таких конструкций могут служить перегородки, кровля, окна.

Ряд конструктивных элементов выполняют одновременно несущие и ограждающие функции, например наружные и внутренние несущие стены одновременно могут являться вертикальными опорами для плит перекрытия и ограждающими конструкциями.

Фундамент – подземная часть здания, воспринимающая нагрузки от вышележащих конструкций и передающая их на грунт.

Стены – вертикальные ограждения, защищающие помещения от воздействия окружающей среды и отделяющие одно помещение от другого. По своему назначению и месту расположения в здании делятся на наружные и внутренние. Стены нередко выполняют несущие функции. По характеру воспринимаемых нагрузок стены могут быть:

- несущие – воспринимающие нагрузки от собственного веса и опирающихся на них конструкций, передающие нагрузку на фундамент;

- самонесущие – воспринимающие нагрузку только от собственного веса в пределах высоты здания и передающие нагрузку на фундамент;

- навесные – воспринимающие нагрузку от собственного веса (в пределах этажа) и передающие её на междуэтажное перекрытие.

Перекрытия – горизонтальные несущие конструкции, разделяющие здание на этажи и передающие нагрузку на стены и отдельные опоры. В зависимости от месторасположения в здании перекрытия делятся на междуэтажные, надподвальные, чердачные.

Перегородки – внутренние ненесущие стенки, разделяющие смежные помещения.

Лестницы – конструкции, служащие для сообщения между этажами, а также для эвакуации людей из здания; бывают внутренние и наружные. Внутренние лестницы располагают в помещениях, называемых лестничными клетками. Конструкция лестниц включает марши, площадки и ограждение.

Крыша – завершающая часть здания, защищающая помещения и конструкции здания от воздействия внешней среды. Она состоит из водонепроницаемой оболочки – кровли и поддерживающих её несущих элементов.

По конструктивному решению могут быть: чердачными, имеющими пространство между перекрытиями верхнего этажа и крышей; бесчердачными (совмещёнными).

Окна – светопрозрачные ограждения, предназначенные для освещения и проветривания помещения; они состоят из устанавливаемых в проёмах коробок и оконных переплётов.

Двери – подвижные ограждения для сообщения между помещениями; состоят из дверных коробок и дверных полотен.

Фундаменты и цоколи

Фундаменты – подземные конструкции, передающие нагрузки от здания на грунт.

Грунт – горная порода или почва, представляющая собой многокомпонентную систему, изменяющуюся во времени и используемую как основание, среда или материал для возведения зданий и сооружений.

Грунт, работающий как основание здания, должен удовлетворять следующим требованиям: обладать достаточной несущей способностью, а также малой и равномерной сжимаемостью (слабые, непрочные грунты или сильно сжимаемые вызывают большие и неравномерные осадки здания, приводящие к его повреждению и разрушению); не подвергаться пучению, т.е. увеличению объёма при замерзании влаги, находящейся в его порах (выбирают глубину заложения фундамента, которая зависит от глубины промерзания грунта в районе строительства); не размываться и не растворяться грунтовыми водами (образуется пористость основания, которая снижает его несущую способность); не допускать просадок (возникает при недостаточной мощности слоя грунта основания, если под ним расположен слабый грунт); не допускать оползней (возникают при наклонном расположении пластов грунта); не должны обладать ползучестью – длительными незатухающими деформациями под нагрузкой.

В данном здании запроектирован сборный ленточный фундамент, в связи с тем, что неподалеку от места строительства расположен завод железобетонных изделий.

Сборные ленточные фундаменты состоят из плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые являются стенами подземной части здания.

Фундаментные плиты-подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 10 см. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Углубления в основании более 10 см заполняются бетонной смесью. Плиты-подушки под наружные стены имеют ширину 1400 мм, а под внутренние — 800 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85.

Плиты-подушки укладываются с разрывами. В местах сопряжения продольных и поперечных стен плиты подушки укладываются впритык и места сопряжения между ними заделываются бетонной смесью. Поверх уложенных плит-подушек устраивается горизонтальная гидроизоляция и по ней сверху цементно-песчаная стяжка толщиной 30 мм, в которую укладывают арматурную сетку, что ведет к более равномерному распределению нагрузки от вышележащих блоков и конструкций. Диаметр стержней сетки — 6 мм. Шаг — 30 см. По завершении устройства цементной стяжки котлован засыпается до верха смонтированных железобетонных фундаментных подушек.

Затем укладываются бетонные фундаментные блоки с перевязкой швов в три ряда, поверх которых устраивается горизонтальный гидроизоляционный слой из двух слоев рубероида на мастике. Назначение гидроизоляционного слоя — исключение миграции капиллярной грунтовой и атмосферной влаги вверх по стене. Ширина фундаментных блоков под наружные стены равна 600 мм, под внутренние — 400 мм.

При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.

Глубина заложения фундамента составляет 1,8 м, что превышает глубину промерзания грунтов, составляющую в данном районе строительства — 1,15 м.

Фундаментные блоки:

1-шпонка заполняется бетоном

класса В20,

2-ниша строповочной петли

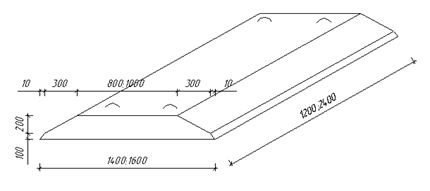

Фундаментные плиты:
