Высота подъёма до 17м

Скорость подъёма груза 0,38 м/с

Мощность электродвигателя 3 кВт

Габарит груза платформы:

Длина – 1,5м

Ширина – 1м

Масса – 1400кг

4. Разработка технологической карты

4.1 Область применения карты

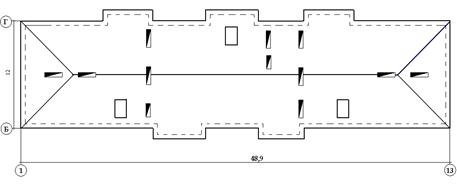

Технологическая карта разработана на устройство стропильной крыши трёх этажного дома с размерами в осях 14,4м и 48,9м. Площадью скатов 692,3м²

4.2 Технико-экономические показатели

Трудоемкость на весь объём работ:

Нормативная: 361,5чел-час.

Принятая: 320чел-час.

Выработка на одного рабочего в смену:

Нормативная: 19,56м²

Принятая: 17,31м²

Продолжительность выполнения работ.

Объём работ 692,3м²

4.3 Технология выполнения строительного процесса

До начала монтажа стропильной системы должны быть выполнены все работы по монтажу чердачного перекрытия. Работу по установке стропилначинают с укладки по внутренним стенам лежней, а по наружным мауэрлатов. Мауэрлаты предварительно антисептируют путём глубокой пропиткой или обмазки пастойантисептированные мауэрлаты укладывают с прокладкой по ним двух слоёв толя со стороны стены.

На лежни устраивают стойки через 6 м, временно раскрепляют схватками, ставят подкосы и укладывают прогон. Затем на прогоне и мауэрлатах производят разбивку положения стропильных ног. Врубка стропильных ног в мауэрлат производится врубкой в зуб. У конька стропильные ноги попарно соединяют в пол дерева. Для придания пространственной жёсткости стропильных ног к ним крепят на гвоздях ригели, скрепляя каждую пару стропильных ног с обеих сторон. Далее после установки стропильных ног по ним устраивают обрешётку. Обрешётка выполняется из бруска сечением 50мм × 50 мм. Бруски обрешётки укладываются вдоль конька через 510мм.

На карнизных свесах выполняется сплошная дощатая обрешётка. Устройство обрешётки начинают сразу же вслед за установкой первых четырех – пяти стропильных ног.

3.4 Подсчёт объёмов работ

Sкр=2Sтр+2Sтрап

Sтр=14×7=49 м²

2Sтр=Sтр+Sтр=49+49=98 м²

Sтрап= H(a+b)/2=7(48,9×36)/2=297,15 м²

2Sтрап=297,15*2=594,3 м²

Sкр=2Sтр+2Sтрап=98+594,3=692,3 м²

4.5 Калькуляция трудовых и денежных затрат

Обоснование ЕНиР и д.р.	Состав работ	Ед. изм.	Объём работ	Норма времени на ед. изм. Чел-час.	Расценка на ед. изм. Руб-коп.	Затраты труда на весь объём работ чел-час.	Стоимость затрат труда на весь объём работ.
§ 6-1-8 2	Укладка на место мауэрлатов	100м²	6,923	1,5	0-78,1	10,4	5,4
§ Е 6-1-8 3б	Установка на место стропил	100м²	6,923	35	18-23	242,3	126,2
§ Е 6-1-8	Укладка выверка и правка обрешетки	100м²	6,923	14,5	7-55,0	99,5	52,3
§ Е 6-1-9	Сборка всего каркаса слуховых окон	100м²	6,923	1,35	0-70,3	9,3	4,9
Итого						361,5	188,7

4.6 Материально-технические ресурсы

Наименование

Ед. изм.

Кол-во

Материалы, полуфабрикаты, изделия.

1. Доски б – 50мм

2. Бруски

3. Гвозди

4. Бревно для стропил

5. Антисептическая паста

6. Толь

7. Поковки

м³

кг

м³

кг

м²

кг

0,7

6

13

21

30

9

20

Оборудование инструменты и приспособления.

1. Пила поперечная

2. Пила - ножовая

3. Уровень

4. Отвес

5. Молоток

6. Топор

7. Рулетка металлическая

8. Нивелир с рейками

9. Электродрель

10. Инвентарные подмости на козелках

11. Дисковая электропила

12. Подъемник

шт

2

1

2

3

2

1

7,5

1

Пооперационный график выполнения работ

4.8 Организация труда рабочих

Состав рабочих по профессии и квалификации (5 человек) звено состоит из плотников:

1разр (подсобный рабочий) – 1 чел.

2разр – 2 чел.

3разр – 1 чел.

4разр – 1 чел.

Распределение работы между исполнителями:

Сначала два плотника (4разр-1 и 2разр-1) производят заготовку и укладку мауэрлатов. В это время оставшиеся рабочие (1разр-1, 2разр-1 и 3разр-1) начинают выполнять работы по установке стропил, закончив укладку мауэрлатов, рабочие (4разр-1 и 2разр-1) присоединяются к рабочим (1разр-1, 2разр-1 и 3разр-1), делают врубку стропильных ног, установку стоек, укладку прогонов они заканчивают вместе. Затем всё звено плотников приступает к укладке брусков обрешётки, уложив некоторые количество брусков обрешётки, уложив некоторые количество трое рабочих (4разр-1, 2разр-1 и 1разр-1) начинают выполнять работы по устройству слуховых окон, а в это время рабочие (3разр-1 и 2 разр-1) делают работы по устройству обрешётки.

4.9 Контроль качества

Организация и схема операционного контроля качества работ.

Наименование операции			Контроль качества работ.
Производителем работ		Мастером	Состав		Способ			Время
1		2	3		4			5
Подготовительные работы		−	Должны быть выполнены работы по монтажу чердачного перекрытия, устройства карниза, возведению и монтажу дощатых труб и вентиляционных стояков сверх чердачного перекрытия и крыши. Все элементы стропил (мауэрлаты, подкосы, стропильные ноги) заранее заготовляются по шаблонам и подают на чердачное перекрытие.		Визуально			До начала монтажа
Укладка мауэрлатов		−	Мауэрлаты антисептируют путём пропитки и обмазки устройство гидроизоляции со стороны стены (2 слоя толя)		Визуально			Инструментально
			По внутренней стены укладывают лежни по наружным мауэрлатах		До укладки мауэрлатов
Устройство стоек		-	На лежень устанавливают стойки, временно закрепив их схватками, устраивают подкосы. Прогоны, подкосы и стойки скрепляют стальными скобами.		Визуально
Устройство стропил		-	Производят разработку на прогоне и мауэрлатах проектного положения стропильных ног, выбирают гнёзда и укладывают в них стропильные ноги. Скрепление стропильной системы производится скобами и болтами.		Инструментально
			Проверка правильности проектного положения всех установленных элементов		Инструментально
1	2			3		4	5
Устройство слуховых окон	-			После прибивки брусков делают в обрешётке вырезы для слуховых окон и монтируют их.
Устройство обрешётки	-			Устройство обрешётки начинают после установки четырёх стропильных ног. Бруски прибивают от карниза к коньку
