Расчет участка КК1-КК2
Определяем глубины заложения трубопровода в начале первого расчетного участка
, а затем в конце
глубина промерзания грунта
i – гидравлический уклон
l – длина участка, м
Определяем абсолютные отметки лотков труб в начале
и конце участка
Определяем абсолютные отметки поверхности воды в начале
и конце участков
где
высота слоя воды в трубопроводе
Расчет участка КК2-КК3
Расчет участка КК3-КК
Расчет участка КК-ГК
2.5 Построение продольного профиля дворовой канализации
При разработке технического проекта, на первой стадии проектирования производят гидравлический расчет канализационной сети, основой для которого служит схема канализационной сети. В результате гидравлического расчета канализационной сети по расходам с учетом рельефа местности определяют диаметры и уклоны трубопроводов и составляют продольный профиль канализационной сети. На этом профиле указывают диаметры и уклоны труб, длины расчетных участков, отметки поверхности земли и лотков труб, а также глубины колодцев. Горизонтальный масштаб профиля обычно принимается равным 1:5000, 1:10000, а вертикальный – 1:50, 1:100, 1:200
Список используемой литературы
1. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий.
2. СНиП 2.04.02-84* «Водоснабжение.Наружные сети и сооружения»
3. СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»
4. Ганижева Л.Л. Лежнёв М.В. «Водоснабжение и водоотведение жилого здания» -методические указания 2005г.
5. Терещенко B.C. и Терещенко И.В. «Водопровод и канализация зданий» - методические указания 1988г.
6. Калицун В.И. и др «Гидравлика водоснабжения и канализация» - М. Стройиздат 1980г.
7. И.В. Прозоров, Г.И. Николадзе, А.В. Минаев «Гидравлика, водоснабжение и канализация» М: Высшая школа 1990.
8. Кедров В.С., Ловцов Е.Г. Санитарно-техническое оборудование зданий. М.: Стройиздат, 1989.
9. Саргин Ю.Н. и др. Справочник проектировщика. Внутренние санитарно-технические устройства. Ч. 2. Водопровод и канализация. М.: Стройиздат, 1990.
10. Сомов М.А. Водопроводные системы и сооружение. М.: Стройиздат, 1988.
Приложения
Приложение 1
Приложение 2

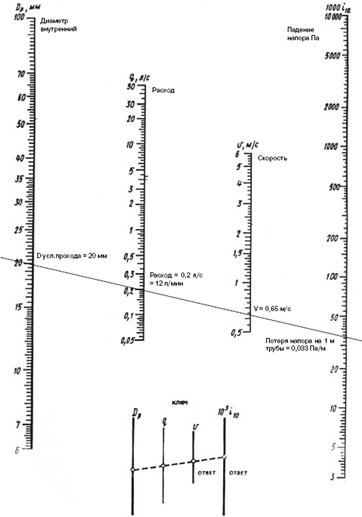

Номограмма для определения потерь напора в трубах диаметрами 6-100 мм
